I. Skru på instrumentet og sett rotasjonsbryteren til JORDFEILBRYTER. Velg korrekt nettsystem med F5.
II. Trykk F1 til RAMPE vises i displayet og velg ønsket teststrøm med F2
III. Koble til måleledningene som vist i Figur 6.6.1.
IV. Hvis spenningsnivået er OK vil "Klar :)" vises i displayet som i figur 6.6.2.
V. Trykk på TEST knappen og måling vil starte
VI. Symbolet vises så lenge målingen pågår. Vent til dette forsvinner
VII. Når målingen er fullført vil utløserstrøm og utløser tid vises i displayet som i figur 6.6.3. I tillegg vises Ub som
er berøringsspenningen som vil oppstå ved valgt teststrøm og motstanden i aktuell sløyfe til jord.
Figur 6.6.3 JORDFEILBRYTER RAMPE, måling fullført
◼ AC ………………........……………………...10mA, 30mA, 100mA, 300mA, 500mA, 1A.
A t& F …………….…………………………..10mA, 30mA, 100mA, 300mA, 500mA, 1A.
A+6mA …………........………………………10mA, 30mA, 100mA, 300mA, 500mA, 1A.
B & EV ………………………………………..10mA, 30mA, 100mA, 300mA, 500mA.
⚫ JORDFEILBRYTER/ Ub & RE - Berøringsspenning & motstand til jord

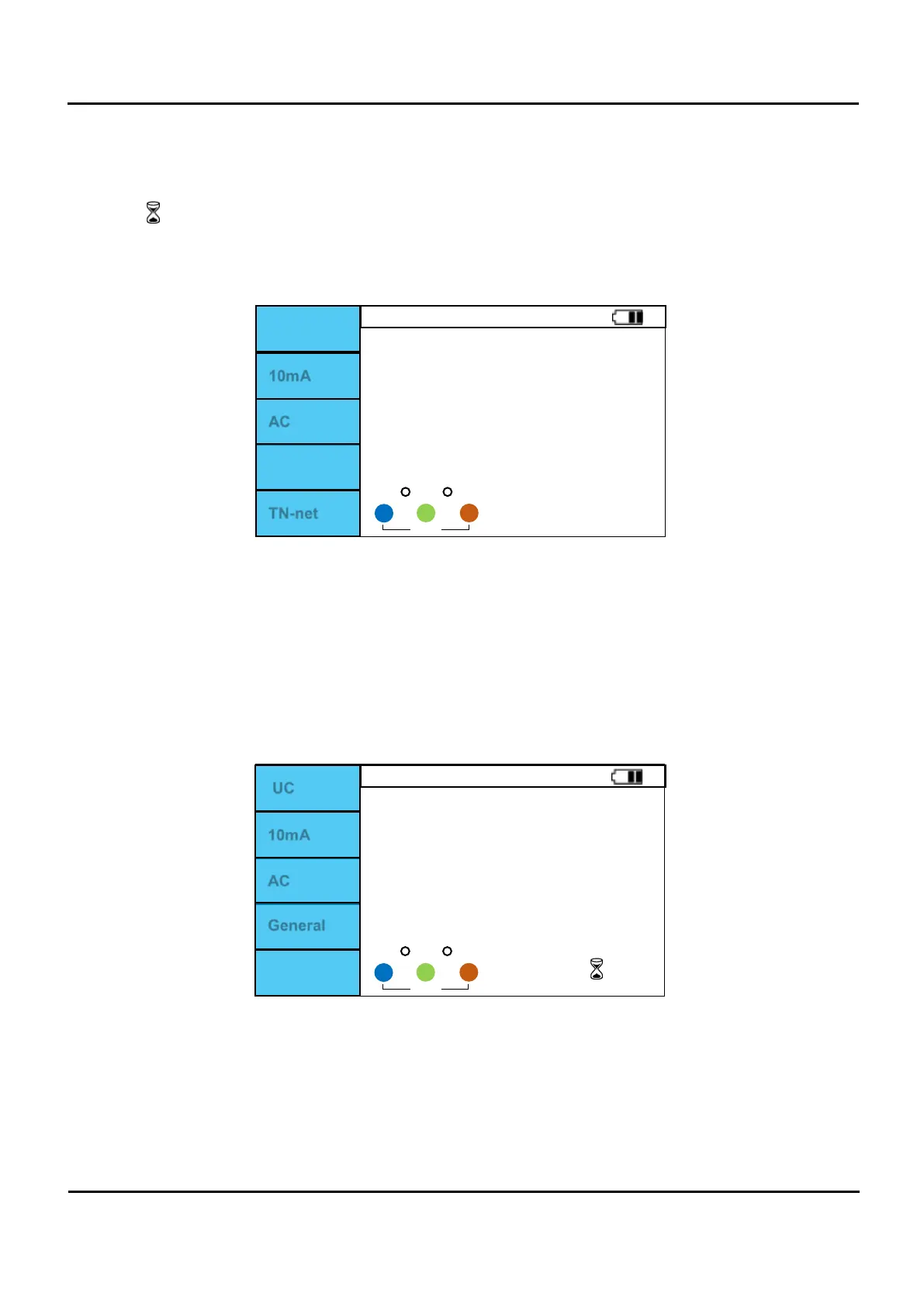

Figur 6.6.4 Jordfeilbryter Uc & Re før måling
0
RAMPE
10mA
AC
TN-nett
0
0 0
Jf.br.
43
mA
Ub: 10.5 V
6.8
mS
V Lav
0
Uc & Re
10mA
AC
General
TN-nett
229
1
230
Jf.br.
----
V
----
Ω
Klar :)
Re
Ub
