I. Skru på instrumentet og sett roatasjonsbryteren til KONTINUITET
II. Velg testfunksjon +200mA eller +/- 200mA med F1 knappen. +200mA er en rask standard test av
kontinuitet. +/- 200mA tester første med positiv polaritet, så snus polariteten på teststrømmen og det
måles en gang til. Dette er en mer nøyaktig test som bedre avdekker dårlige koblinger.
III. Trykk F4 for å velge hvilke testterminaler det skal måles mellom: PE-COM eller PE-L.
IV. Trykk F3 for å sette grenseverdi om ønskelig( Av, 0,1Ω, 1Ω eller 2Ω)
V. Trykk F2 til korrekt tverrsnitt på kursen for å få et estimat av kabellengde basert på motstanden.
(1,5mm2 2,5mm2, 4,0mm2, 6,0mm2, 10 mm
2
, 16 mm
2
, 25 mm
2
, og 50 mm
2
kan velges)
VI. Koble til måleledningene som vist i figur 6.9.1 eller 6.9.2. avhengig av hva som er valgt med F4.
Kortslutt endene og trykk test, trykk så F5 for å kompensere ledningmotstanden.
VII. Koble ledningene til objektet det skal måles på.
VIII. Hvis objektet som ledningene er tilkoblet er uten potensialforskjell vises skjermens om figur 6.9.3
VIII
.
Trykk test og måling starter, vises i displayet når måling pågår (1-3 sekunder)
IX. Etter måling vises skjermen som i figur 6.9.4(R+ og R- vises ikke ved +200mA test.

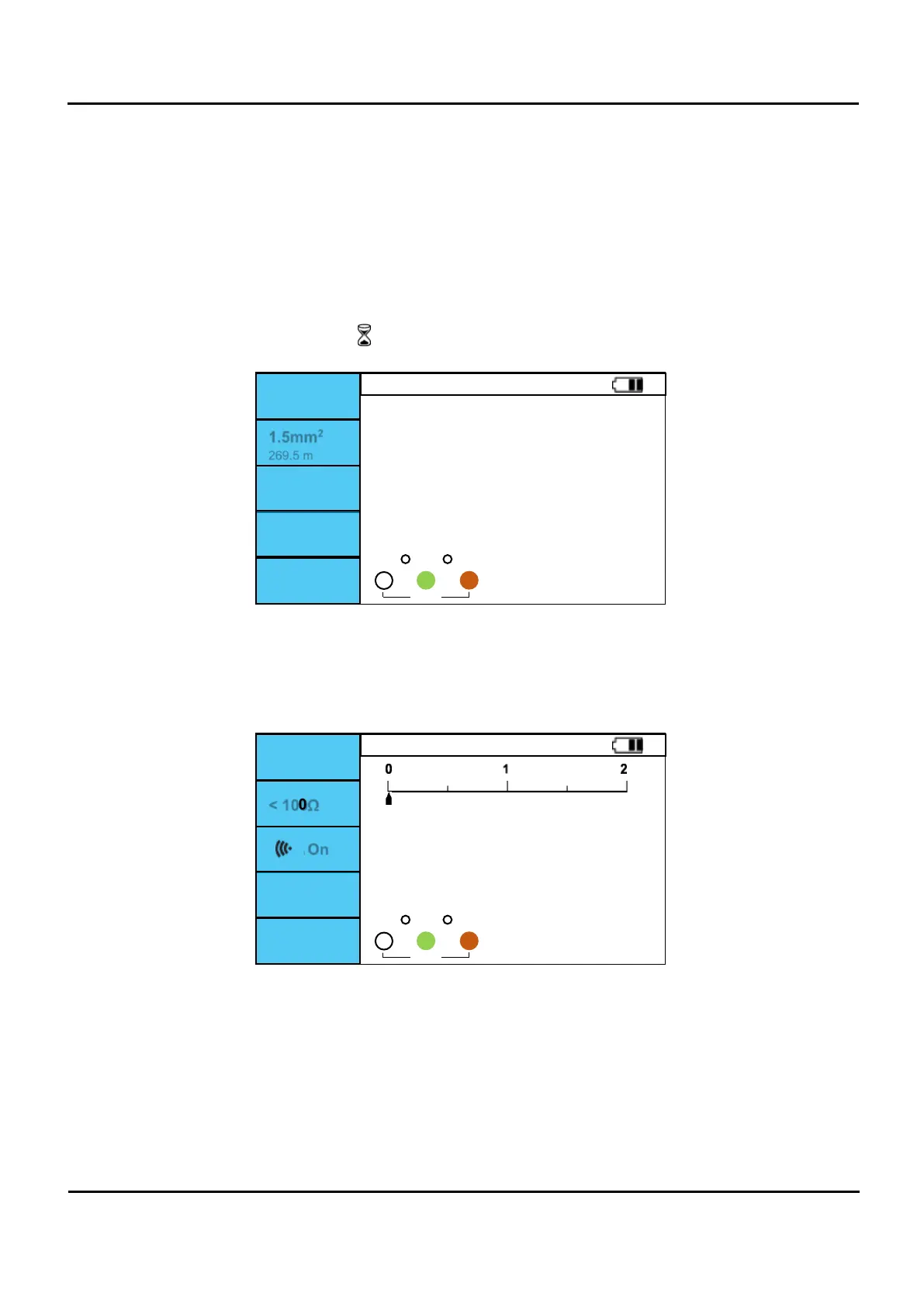

Figur 6.9.4 KONTINUITET +/- 200mA PE-L måling utført
⚫ Kontinuerlig måling med 200mA og mulighet for summer
Figur 6.9.5 KONTINUITET konstant PE-L før måling
I. Trykk på F1 til "konstant" vises
II. Trykk F4 for å velge hvilke testterminaler det skal måles mellom: PE-COM eller PE-L.
III. Trykk F3 for å skru av/på lyd når man måler under grenseverdien som er satt
IV. Trykk F2 for å velge grenseverdi (2, 5, 10, 20, 50 eller 100 Ohm)
0
+/- 200mA
1.5mm
2
269.5 m
Grense
Av
PE-L
Komp.
0
0
0
Lav Ohm
3.10
R+ : 3.10 Ω
Ω
R- : 3.10 Ω
Komp : 0.00 Ω
0
Konstant
< 100Ω
On
Komp.
0
0
0
Konstant
-----
Ω
Comp : 0.00 Ω
Klar :)
Klar :)
PE-L
