FRANÇAIS
101
SCHÉMA DES BRANCHEMENTS ÉLECTRIQUES AUX PÉRIPHÉRIQUES
Pour connecter les accessoires et les périphériques à la pompe, il faut déposer le couvercle frontal “1” en intervenant
avec un tournevis plat sur les deux vis en plastique, pour accéder au bornier de connexion (voir fig. 9)
Le bornier “3” présente des bornes à ressort (s'il n'y a pas de vis) pour la connexion rapide des câbles : appuyer avec un
petit tournevis sur l'axe carré “fendu” et insérer le conducteur préalablement découvert dans la borne correspondante.

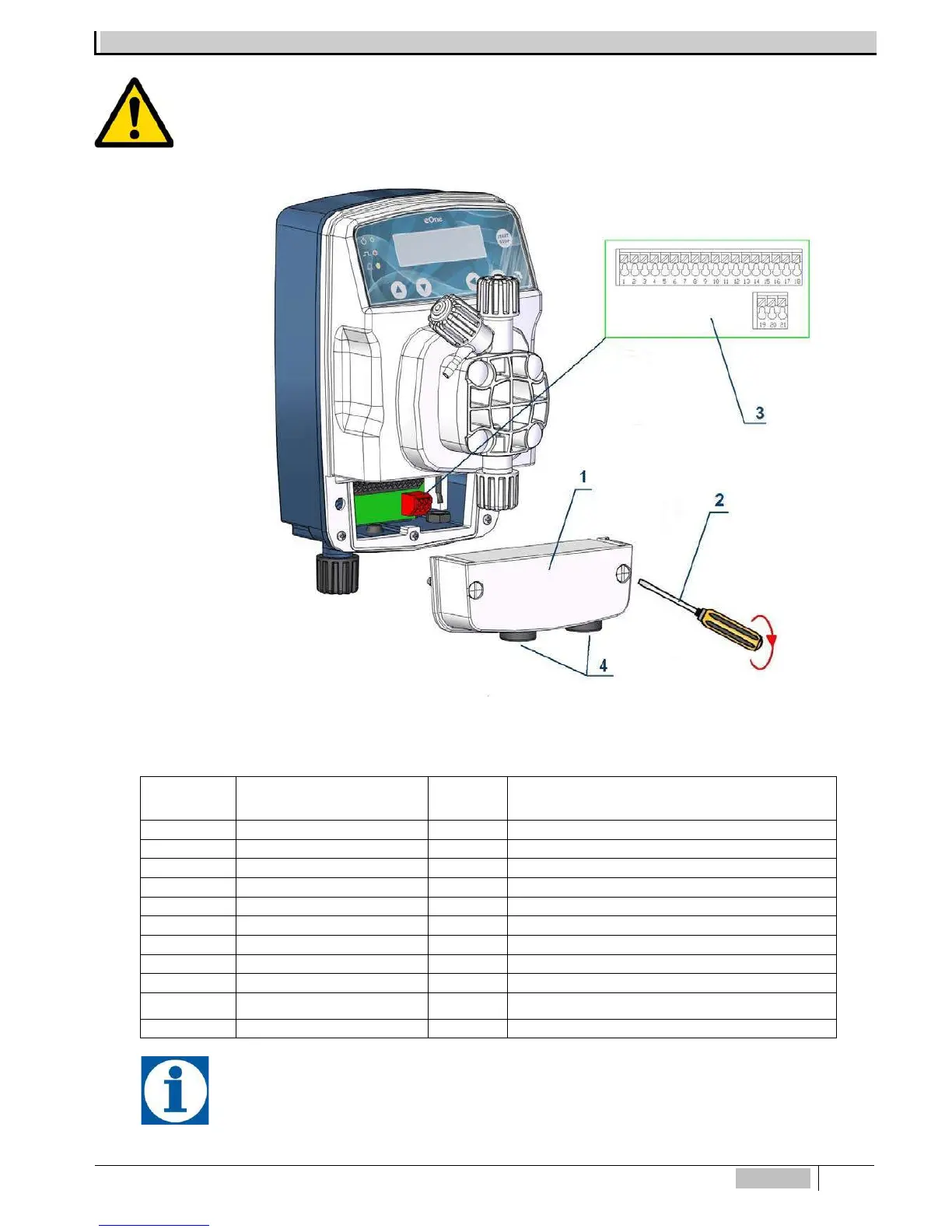

Fig. 9 - Bornier
Le connecteur pour la sonde pH, RX ou Cl, est situé dans la partie inférieure de la pompe doseuse.
n° Borne Description n° Borne Description
1
Entrée mA (-)
12
Non connectée
2
Entrée mA (+)
13
Non connectée
3
Entrée compteur (-)
14
Entrée PT100 (-)
4
Entrée compteur (+)
15
Entrée PT100 (+)
5
Entrée niveau (-)
16
Non connectée
6
Entrée niveau (+)
17
Sonde (Cl) PPM (-VCL)
7
Entrée débitmètre (-)
18
Sonde (Cl) PPM (+VCL)
8
Entrée débitmètre (+)
19
Relais alarme (NO)
9
Sortie mA (-)
20
Relais alarme (NF)
10 Sortie mA (+) 21 Relais alarme (COM)
11
Non connecté
