Branchement électrique
Il faut respecter les normes en vigueur dans les différents pays, quant à l'installation électrique. Si le câble d'alimentation
est sans fiche électrique, l'appareil doit être branché au secteur d'alimentation par un interrupteur omnipolaire disjoncteur
ayant une distance minimale entre les contacts de 3 mm Avant d'accéder aux dispositifs de branchement, tous les
circuits d'alimentation doivent être coupés (fig. 6).

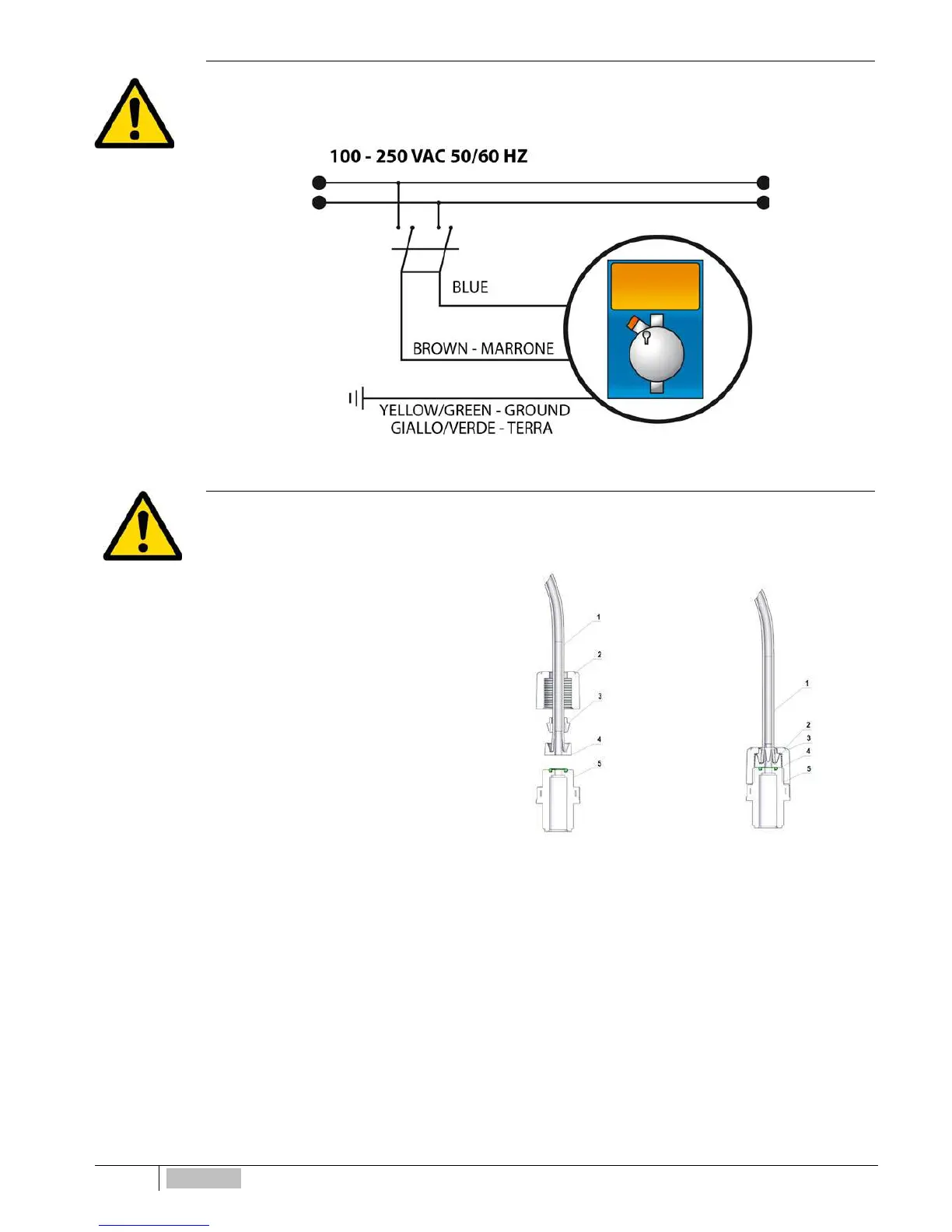

Fig.3 - Branchement électrique
Raccordement hydraulique
Le raccord de refoulement restera toujours dans la partie supérieure de la pompe d'où partira le tube qui va à
l'installation à traiter. Le raccord d'aspiration est donc toujours dans la partie inférieure de la pompe, où sera monté le tube
avec le filtre qui va dans le réservoir du liquide à doser.
1. Enlever le sceau sur la frette (2)
2. Insérer le tube dans la frette (2) et la
bague (3)
3. Pousser l'extrémité du tube (1) sur le
bec conique de la buse (4)
4. Installer la buse (4) sur le raccord (5)
5. Serrer la frette (2) sur le raccord (5)
Fig.4 - Raccordement hydraulique
Pour effectuer l'amorçage de la pompe, il faut raccorder le tube de refoulement et suivre la séquence montrée sur la
fig.5 :
• dévisser la manette de purge, avec la pompe en fonction,
• maintenir ouverte la vanne de purge B jusqu'à ce que sorte tout l'air se trouvant dans le tuyau et dans le
corps pompe,
• fermer le robinet de purge.
En cas de difficultés pour amorcer la pompe, aspirer l'additif à l'aide d'une simple seringue par le raccord de purge en
diminuant le nombre d'impulsions fournies par le dispositif.
