ITALIANO
17
SCHEMA DEI COLLEGAMENTI ELETTRICI ALLE PERIFERICHE

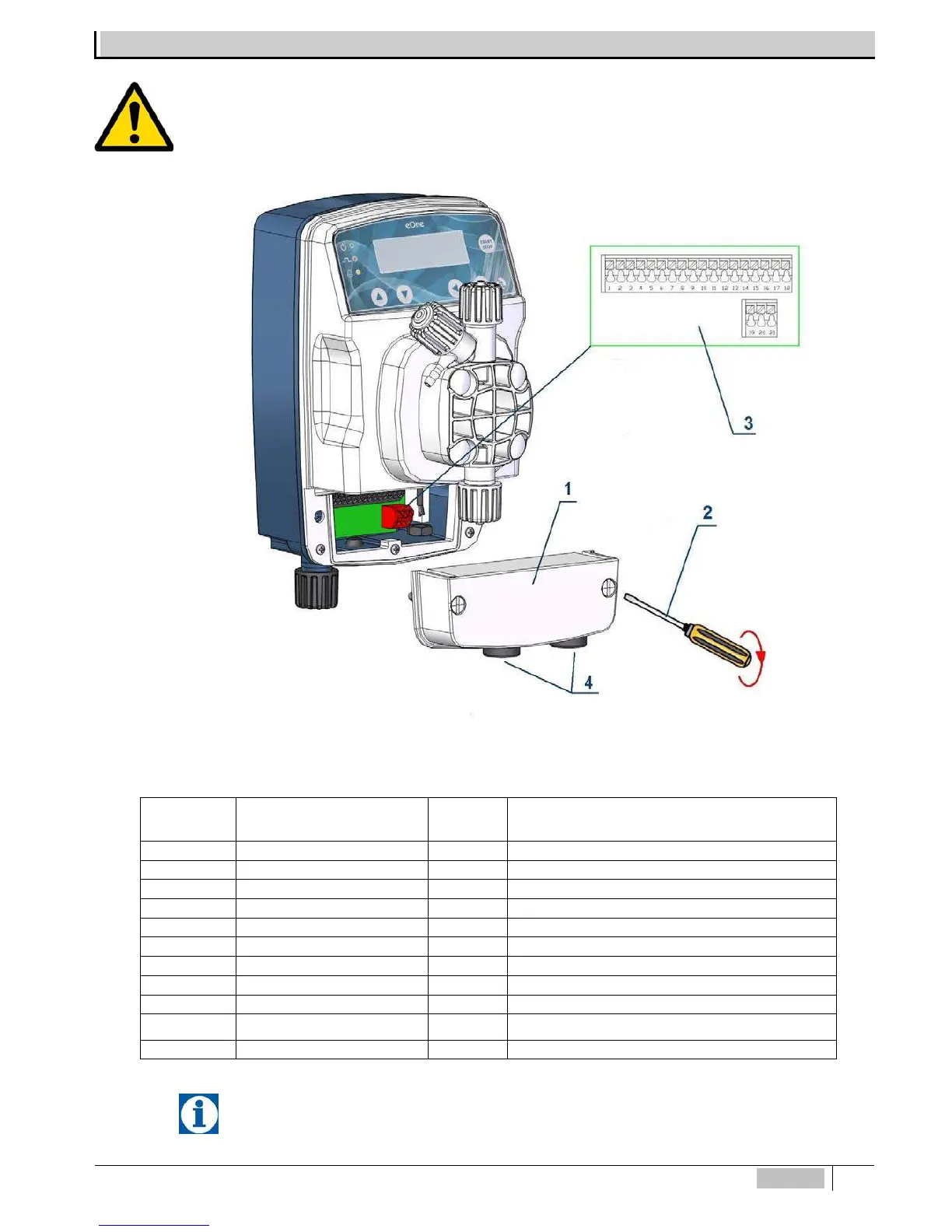

Per collegare gli accessori e le periferiche alla pompa rimuovere il coperchio frontale “1”, agendo con un giravite a punta
piatta sulle due viti in plastica, per accedere alla morsettiera di collegamento (vedi fig. 9)
La morsettiera “3” presenta dei morsetti a molla (non sono presenti viti) per l’innesto rapido dei cavi: premere con un
piccolo giravite in corrispondenza del perno quadrato “intagliato” e inserire il conduttore preventivamente spellato nel
corrispondente morsetto.
Fig. 9 Morsettiera
Il connettore per la sonda pH, Rx, o Cl, è posto nella parte inferiore della pompa dosatrice.
N° Morsetto Descrizione
Morsetto
Descrizione
1
Ingresso mA (-)
12
Non collegato
2
Ingresso mA (+)
13
Non Collegato
3
Ingresso Contatore (-)
14
Ingresso PT100 (-)
4
Ingresso Contatore (+)
15
Ingresso PT100 (+)
5
Ingresso Livello / Tel. (-)
16
Non Collegato
6
Ingresso Livello / Tel. (+)
17
Sonda (Cl) PPM (-VCL)
7
Ingresso Flussostato (-)
18
Sonda (Cl) PPM (+VCL)
8
Ingresso Flussostato (+)
19
Relè Allarme (NO)
9
Uscita mA (-)
20
Relè Allarme (NC)
10
Uscita mA (+)
21
Relè Allarme (COM)
11
Non collegato
