Etatron eOne PLUS - Schema DI Impianto Tipico

ITALIANO
15

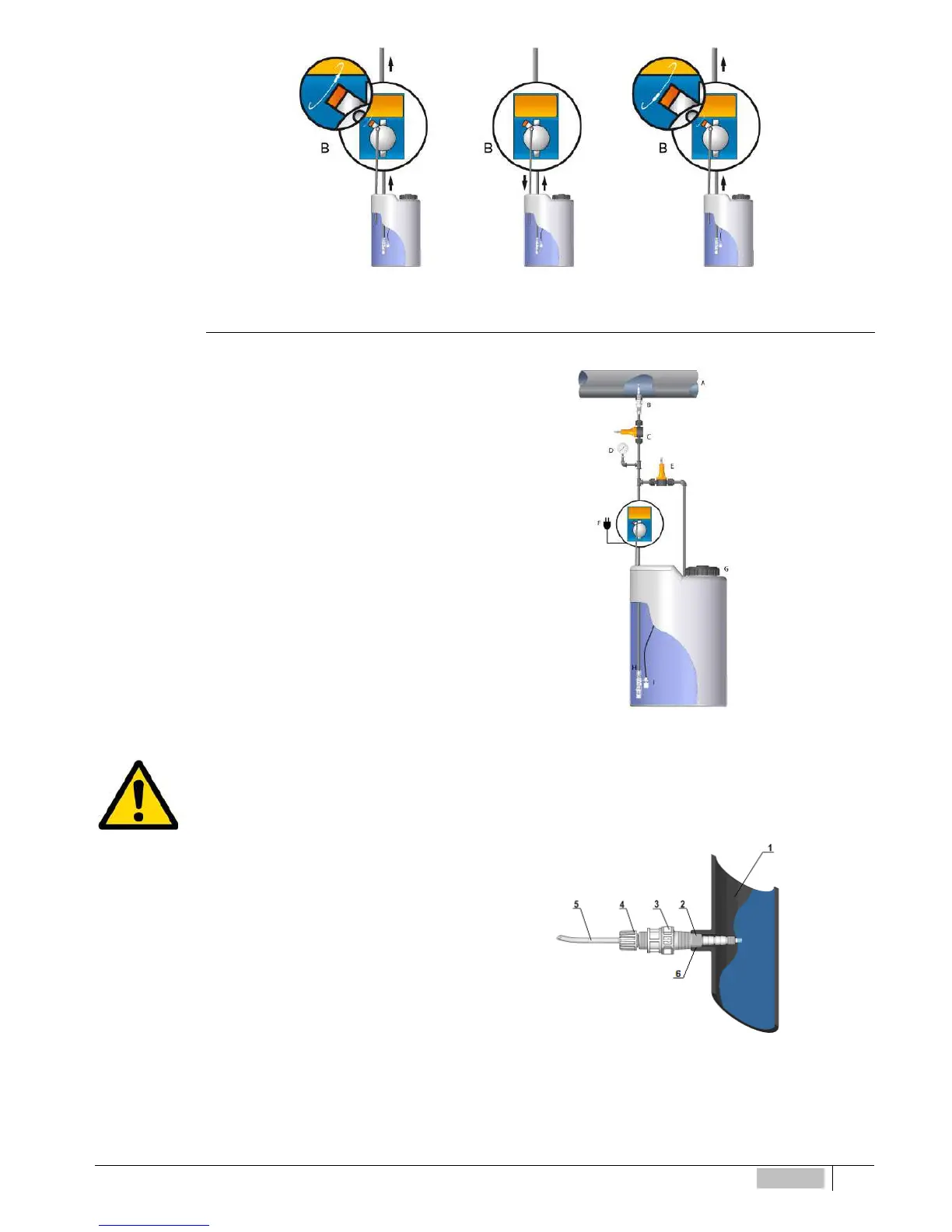

Fig.5 – Azionamento spurgo per adescamento
Schema di impianto tipico
A
Raccordo di iniezione
B
Valvola di iniezione
C
Valvola di contropressione
D
Manometro
E
Valvola di sfioro
F
Presa per alimentazione elettrica
G
Serbatoio additivo
H
Filtro di fondo
I
Sonda di livello
Fig. 6 – Impianto tipico
Sia sul tubo di mandata che su quello di aspirazione evitare curve eccessive al fine di evitare strozzature sul tubo
stesso. Applicare sulla condotta dell’impianto da trattare, nel punto più idoneo per effettuare l’iniezione del prodotto da
dosare, un raccordo da 3/8” o ½” gas femmina. Tale raccordo è escluso dalla fornitura. Avvitare la valvola di iniezione nel
“raccordo guarnizione” utilizzando del nastro in PTFE vedi Fig. 7. Connettere il tubetto all’attacco conico della valvola
d’iniezione e bloccarlo con l’apposita ghiera (4). La valvola di iniezione è anche valvola di non ritorno.
1. impianto da trattare
2. attacco conico 3/8” – ½”
3. valvola di iniezione
4. ghiera per attacco tubo
5. tubetto mandata pompa
6. Nastro in PTFE
Fig. 7 - Montaggio Raccordo
