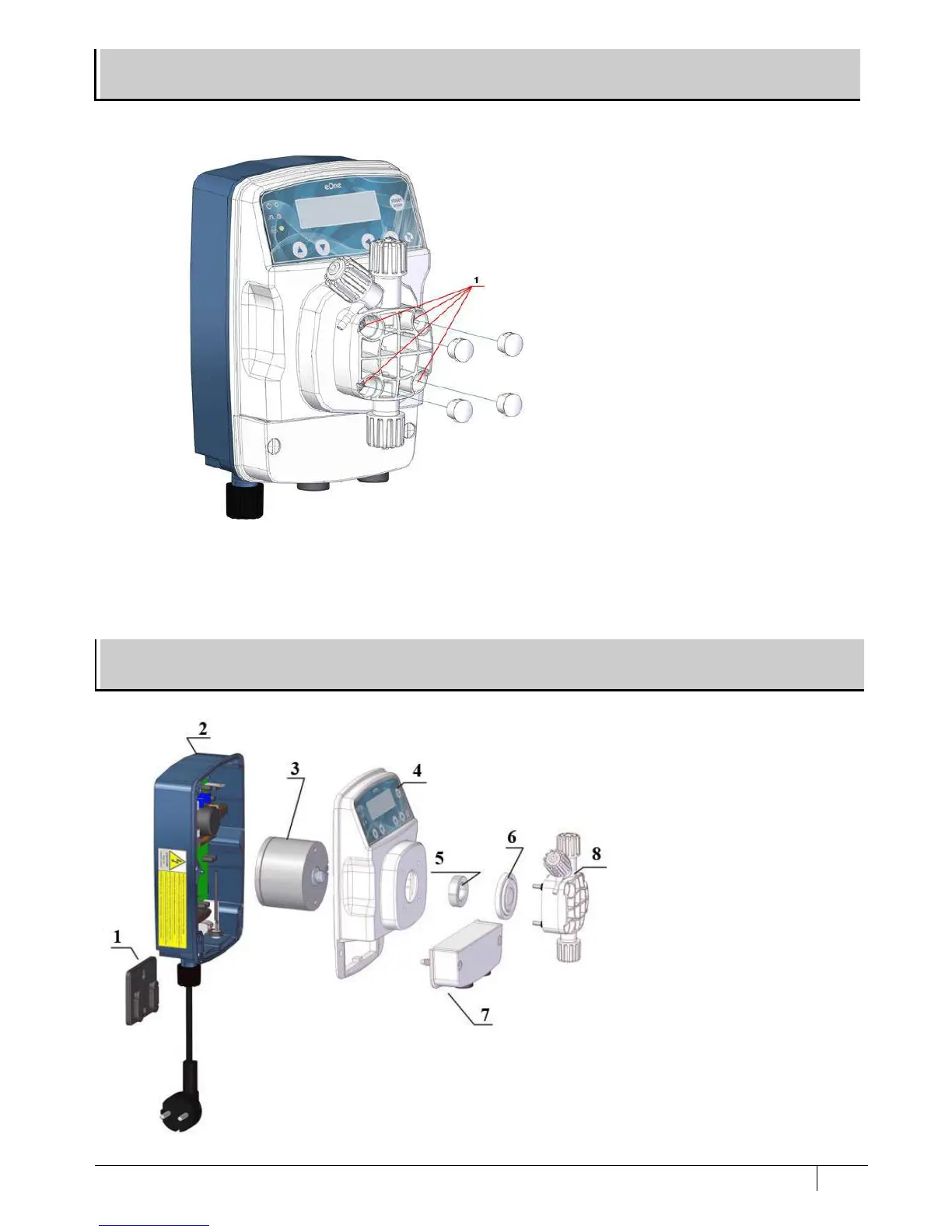

ALLEGATO 1 – DISEGNI DELLA POMPA / ANNEX 1 - PUMP DRAWINGS / ANNEXE 1 –
PLANS DE LA POMPE / ANNEXE 1 – DESSINS POMPE
1. viti corpo pompa / screws
pump body / vis corps pompe
serrare con coppia di serraggio pari
a 180 – 200 N*cm con una chiave
esagonale da 2,5 mm
tighten with a torque of 180 - 200
N*cm with a 2.5 mm hex wrench
serrer avec un couple de serrage
de 180 – 200 N*cm à l’aide d’une
cié à six pans de 2,5 mm
ALLEGATO 2 – VISTE ESPLOSE / ANNEX 2 – ENLARGED VIEWS / ANNEXE 2 – VUES
ECLATEES / ANNEXE 2 – VUES ECLATEES
1. Staffa di fissaggio a
parete / Bracket for wall
mounting / Support pour
montage mural
2. Coperchio – Scheda
Elettronica / Cover –
Electronic bord / couvrir
carte électronique
3. Magnete / Magnet /
Aimant
4. Cassa – Scheda
elettronica / Casing –
PCB / Enveloppe – PCB
5. Flangia / Flange / Bride
6. Diaframma / Diaphragm /
Diaphragme
7. Copri morsettiera /
Terminal covers /
Couvre-bornes
8. Corpo pompa / Pump
body / corps de pompe
