CALIBRATION DE MESURE PH, RX, CL, PPM
Pendant le calibration, la valeur du pH, Rx et Cl ppm affichée à gauche du display correspond à la valeur de lecture de
la sonde, tandis que celle qui est affichée à la droite du display est la valeur de la solution tampon que doit être utilisé; les
dernières valeurs sont variables par l'utilisateur en agissant sur les flèches situées à gauche ou à droite, en fonction de la
solution tampon que on utilise.
Pour calibrer l'instrument intégré dans la pompe est prevue l’étalonnage des deux SET de mesure.
Calibration PH
• Le calibrage du 1er point (set 1), du pH doit être strictement le pH 7 (par défaut)
• Plonger l'électrode dans une solution tampon à pH 7 (par défaut SET 1)
• Attendez que la valeur à la gauche du display on stabilise
• Confirmer avec la flèche vers le bas
• Plonger l'électrode dans une solution tampon à pH 9 (valeur par défaut du SET 2)
• Confirmer avec la flèche vers le bas
Calibration ORP (mV)

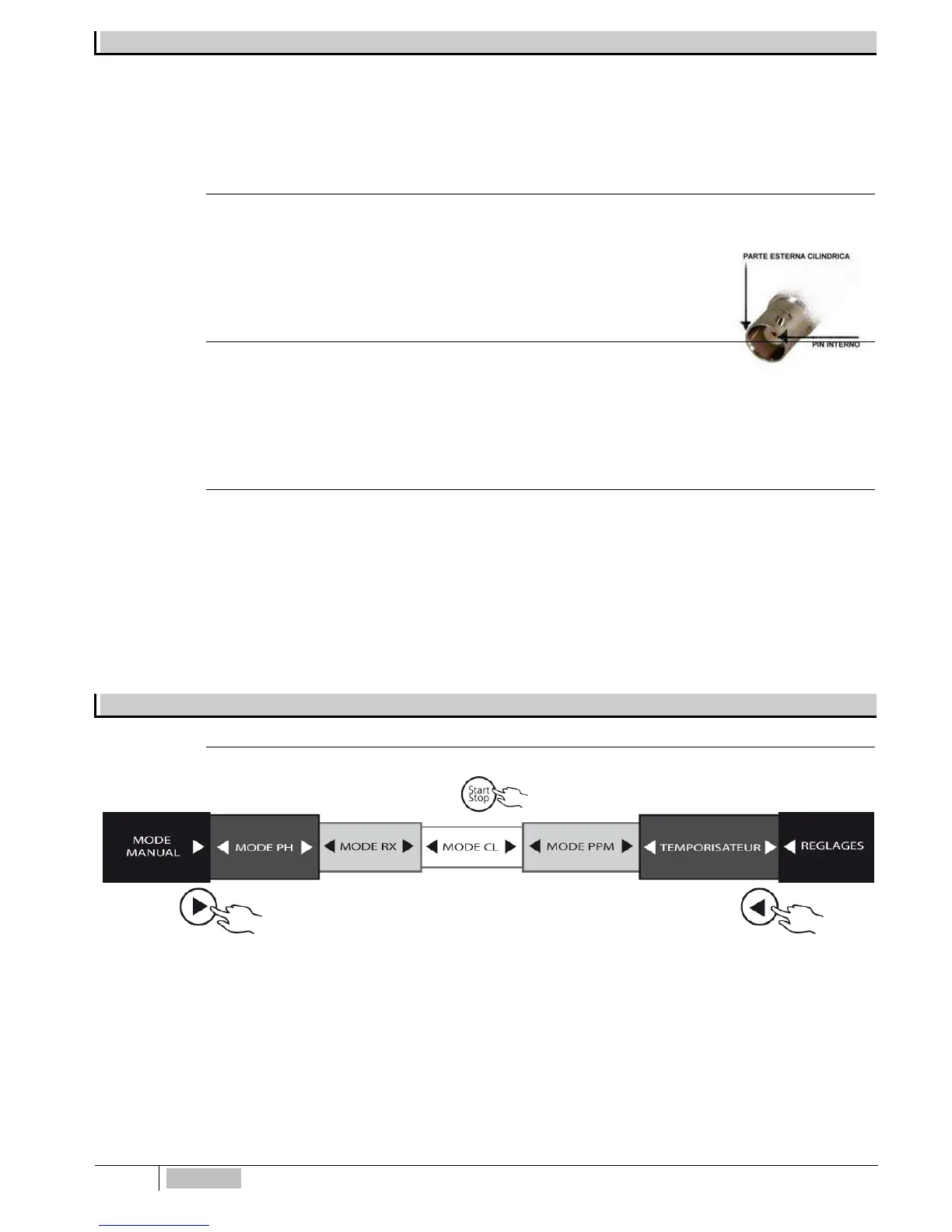

• Court-circuiter le connecteur BNC sur le fond de la pompe: Utiliser un fil de cuivre pour mettre en contact le pin interne avec le
cylindrique extérieur (voir figure)
• Sur le côté gauche du display on va lire une valeur de zéro (la valeur par défaut SET 1) et appuyez sur la flèche bas
• Plonger l'électrode dans la solution tampon Rx de 650,0 mV (par défaut Set 2)
• Attendez que la valeur à gauche du display on stabilise
• Ensuite, appuyez sur la flèche bas
Calibration Cl (ppm) ppm
Avertissement: Cette procédure suppose que l'instrument est connecté à une fonctionnement sonde de chlore et est
installé sur le système. La mesure doit être réalisée en utilisant le système d'eau. Sinon, les résultats peuvent ne pas être
fiables.
• Entrez dans le menu de configuration en appuyant sur la flèche vers le bas, pour calibrer SET 1
• Installez un "filtre à charbon actif" en amont du système et coulissent à l'intérieur l'eau pendant environ 30 minutes
• Une valeur stable confirmer avec la flèche vers le bas
• Pour le deuxième point (SET 2) utiliser un photomètre ou un DPD pour lire le chlore dans l’usine. Entrez la valeur lue, se déplaçant avec
les flèches gauche et droite (change la valeur à la droite du display), confirmez avec flèche vers le bas
DIAGRAMMES DES FONCTIONS DE LA POMPE PLUS “INSTRUMENTALE”
Diagramme du flux instrumentale menu principal
