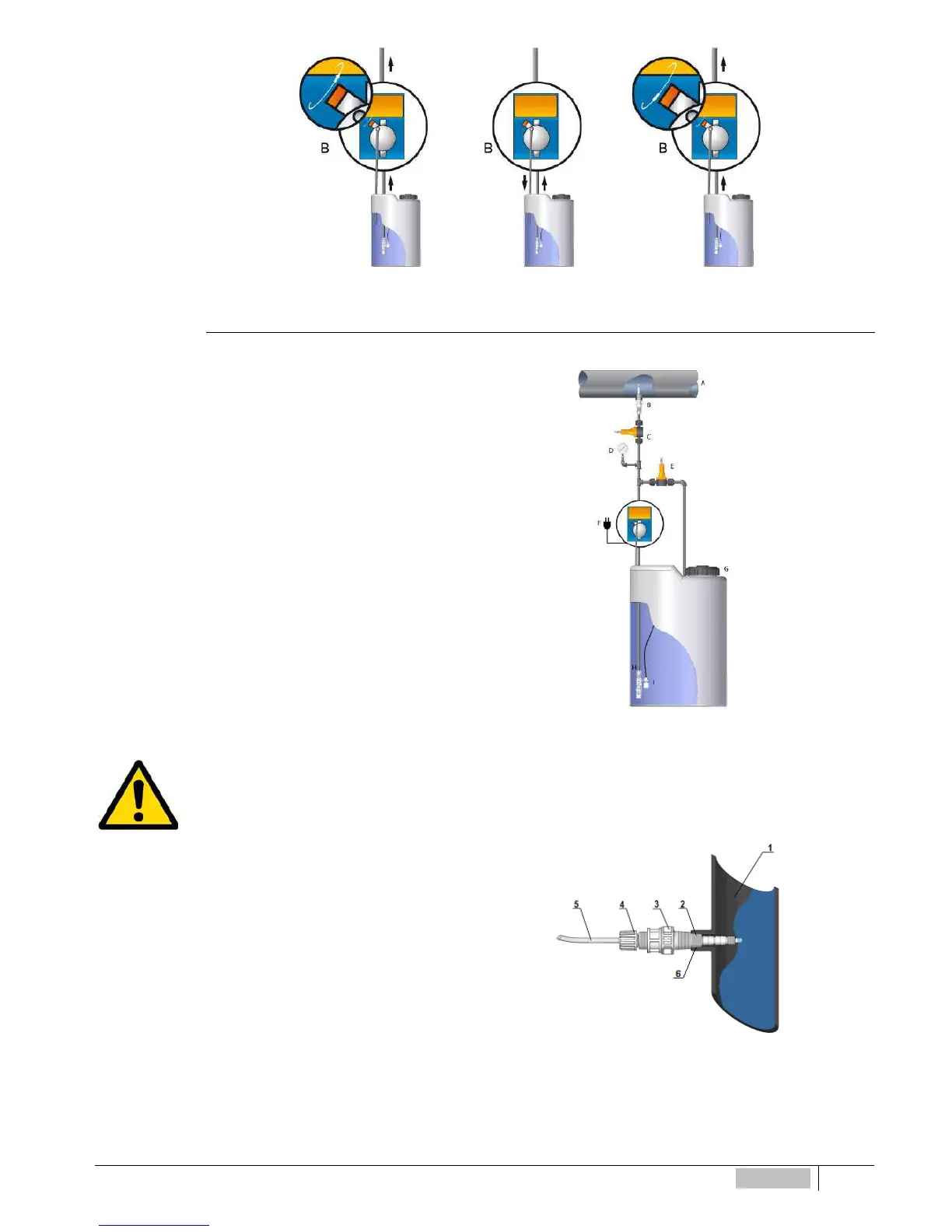

Fig.5 - Actionnement purge pour amorçage
Schéma d'une installation type
A
Raccord d'injection
B
Vanne d'injection
C
Vanne de contre-pression
D
Manomètre
E
Vanne de trop-plein
F
Prise pour l'alimentation électrique
G
Réservoir additif
H
Filtre de pied
I
Sonde de niveau
Fig. 6 - Installation type
Tant sur le tuyau de refoulement que sur celui d'aspiration, il faut éviter les coudes excessifs afin de ne pas provoquer
des étranglements sur le tuyau. Appliquer sur le conduit de l'installation à traiter, au point le plus approprié pour effectuer
l'injection du produit à doser, un raccord de 3/8” ou ½” femelle. Ce raccord est exclu de la fourniture. Visser la vanne
d'injection dans le “raccord joint en utilisant” un ruban en PTFE voir fig. 7. Connecter le tube au raccord conique de la vanne
d'injection et le bloquer à l'aide de la frette spécifique (4). La vanne d'injection est également un clapet de non-retour.
1. installation à traiter
2. raccord conique 3/8” ½”
3. vanne d'injection
4. frette de raccord au tuyau
5. tube de refoulement pompe
6. Ruban en PTFE
Fig. 7 - Montage raccord
