ALLEGATO 3 – SCHEDA MORSETTI / ANNEX 3 – TERMINALS DATA SHEET / ANNEXE 3 –
CARTE BORNES / ANNEXE 3 – TERMINAUX DE DONNÉES

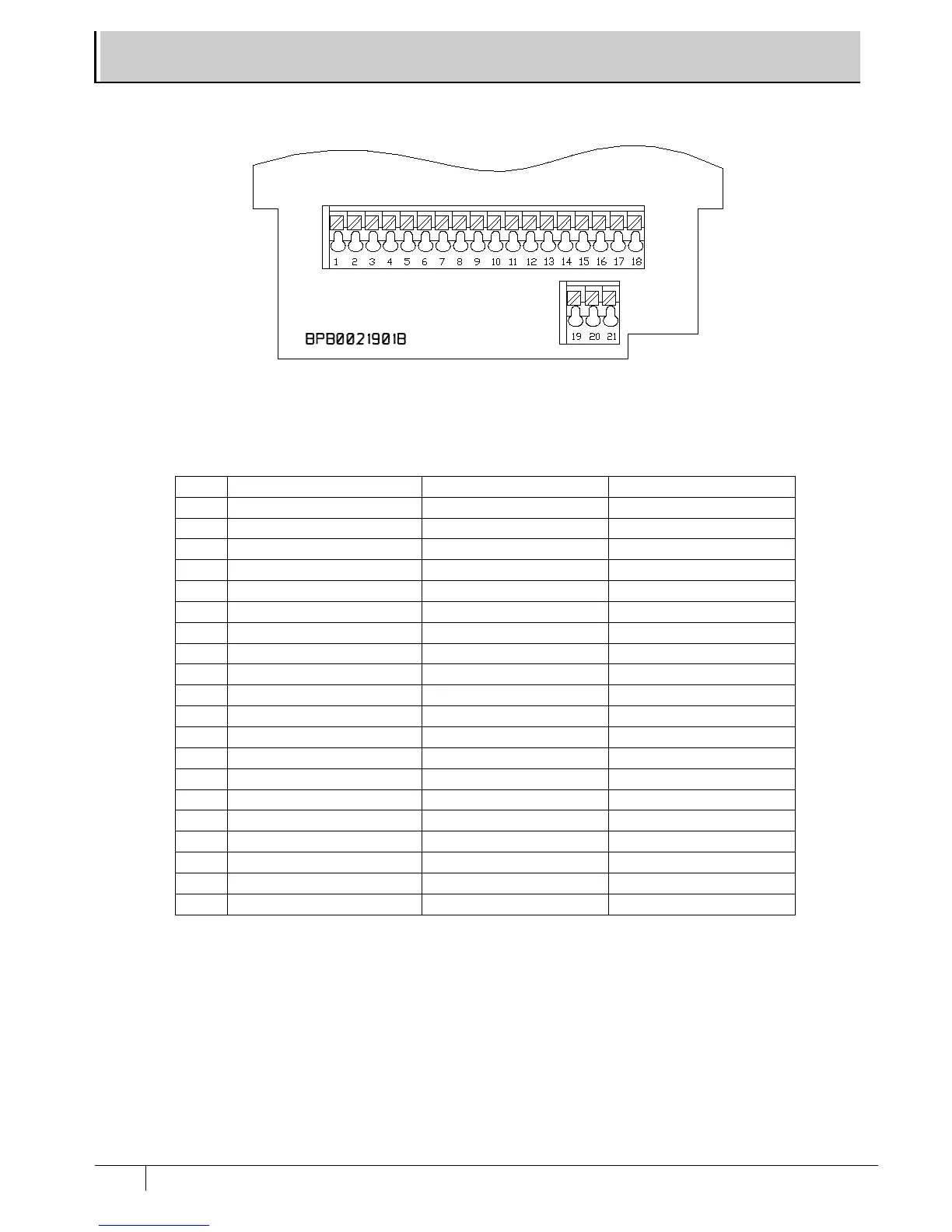

Fig. 3 (Scheda morsetti / Terminals data sheet / Carte bornes)
1
Ingresso mA – (-)
Input mA – (-)
Entrée mA - (-)
2
Ingresso mA – (+)
Input mA – (+)
Entrée mA - (+)
3
Ingresso Contatore (-)
Meter Input (-)
Entrée compteur (-)
4
Ingresso Contatore (+)
Meter Input (+)
Entrée compteur (+)
5
Ingresso Livello / Tel. (-)
Level / Rem.C. Input (-)
Entrée niveau / tél. (-)
6
Ingresso Livello / Tel. (+)
Level / Rem.C. Input (+)
Entrée niveau / tél. (+)
7
Ingresso Flussostato (-)
Flow Switch Input (-)
Entrée débitmètre (-)
8
Ingresso Flussostato (+)
Flow Switch Input (+)
Entrée débitmètre (+)
9
Uscita mA (-)
Output mA (-)
Sortie mA (-)
10
Uscita mA (+)
Output mA (+)
Sortie mA (+)
11
Non utilizzato
Not used
Non utilis
12
Non utilizzato
Not used
Non utilis
13
Non utilizzato
Not used
Non utilis
14
Ingresso PT100 (-)
PT100 Input (-)
Entrée PT100 (-)
15
Ingresso PT100 (+)
PT100 Input (+)
Entrée PT100 (+)
16
Sonda (Cl) PPM (GND)
Probe (Cl) PPM (GND)
Sonde (Cl) PPM (GND)
17
Sonda (Cl) PPM (-VCL)
Probe (Cl) PPM (-VCL)
Sonde (Cl) PPM (-VCL)
18
Sonda (Cl) PPM (+VCL)
Probe (Cl) PPM (+VCL)
Sonde (Cl) PPM (+VCL)
19
Relè Allarme (NO)
Alarm Relay (NO)
Relais alarme (NO)
20
Relè Allarme (NC)
Alarm Relay (NC)
Relais alarme (NF)
21
Relè Allarme (COM)
Alarm Relay (COM)
Relais alarme (COM)
