Fantic ENDURO PERFORMANCE 2020 - Système Électrique et les Phares

203
FRANçAIS
SYSTÈME ÉLECTRIQUE ET LES PHARES

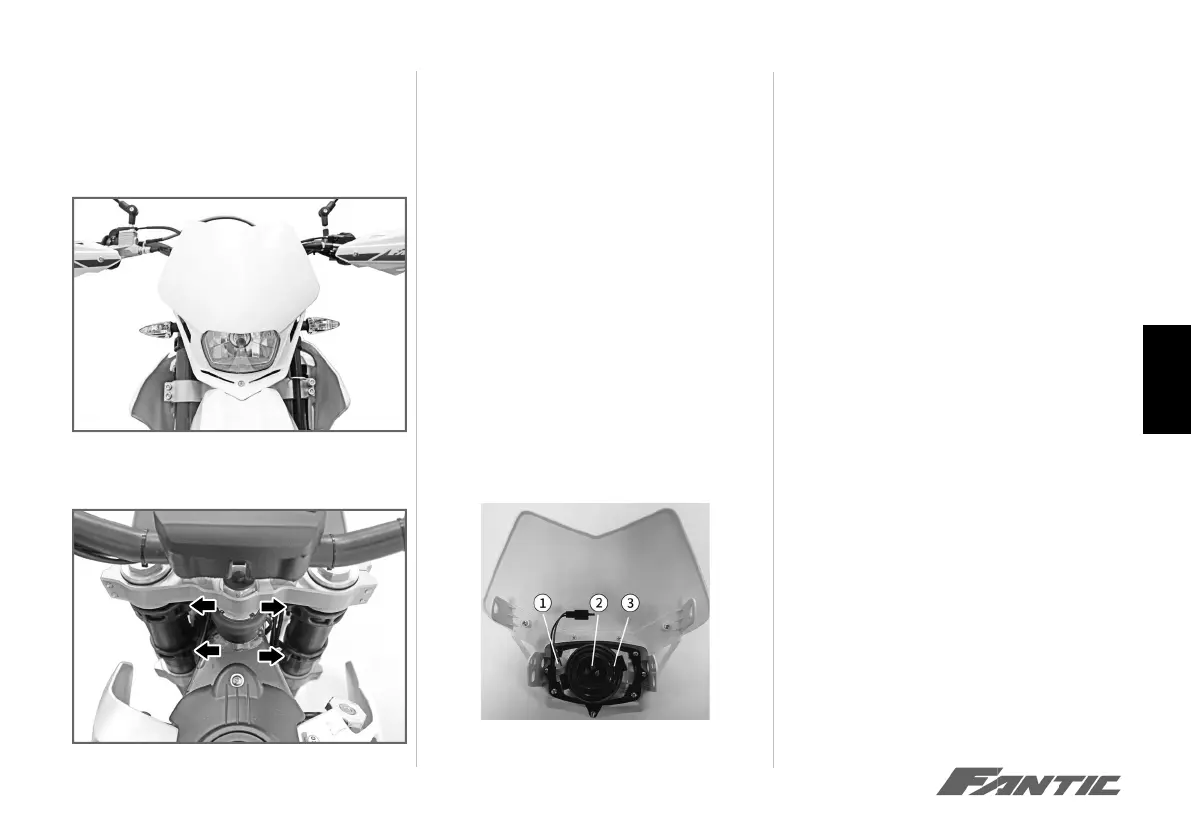

REMPLACEMENT DE L’AMPOULE DU PHARE AVANT
Dans la phare avant sont logées :
- une ampoule pour feu de position ;
- une ampoule pour feu de croisement/de route.
ACCÈS AUX AMPOULES
- Positionner le véhicule sur la béquille.
- Détacher les quatre élastiques de support porte-phare.
Le porte-phare, avec phare avant, reste raccordé
aux câbles électriques.
NE PAS FORCER LES CÂ- BLES ÉLECTRIQUES
Pour mieux travailler, il est dans tous les cas pos-
sible de détacher le phare, en dévissant les deux
vis latérales.
- Déplacer latéralement le porte-phare complet.
NOTE : manœuvrer avec soin les composants en
plastique, ne pas les rayer ni les abîmer.
AMPOULE DE POSITION
Pour extraire le porte-ampoule, ne pas tirer sur les
câbles électriques.
- Saisir le porte-ampoule, tirer et l’extraire de son
logement.
- Extraire l’ampoule de position (1) et la remplacer
avec une du même type.
AMPOULE DE CROISEMENT/DE ROUTE
- Pour retirer le connecteur électrique de l’am-
poule, ne pas tirer sur les câbles électriques.
- Extraire la calotte en caoutchouc noir du
porte-ampoule central.
- Décrocher le ressort de blocage du porte ampoule
(3) et le retirer.
- Extraire le porte-ampoule (2) du logement para-
bole.
- Appuyer doucement sur l’ampoule et la tourner
dans le sens contraire des aiguilles d’une montre.
- Extraire l’ampoule de son logement.
Une fois l’ampoule changée, pour remonter le
groupe optique, il suffi t de procéder en sens in-
verse par rapport aux phases de démontage.
