Section 5: Troubleshooting 5.3 Ishikawa Diagrams
0101-8242-0, Rev. C 5-11 CV-6SLX User Manual

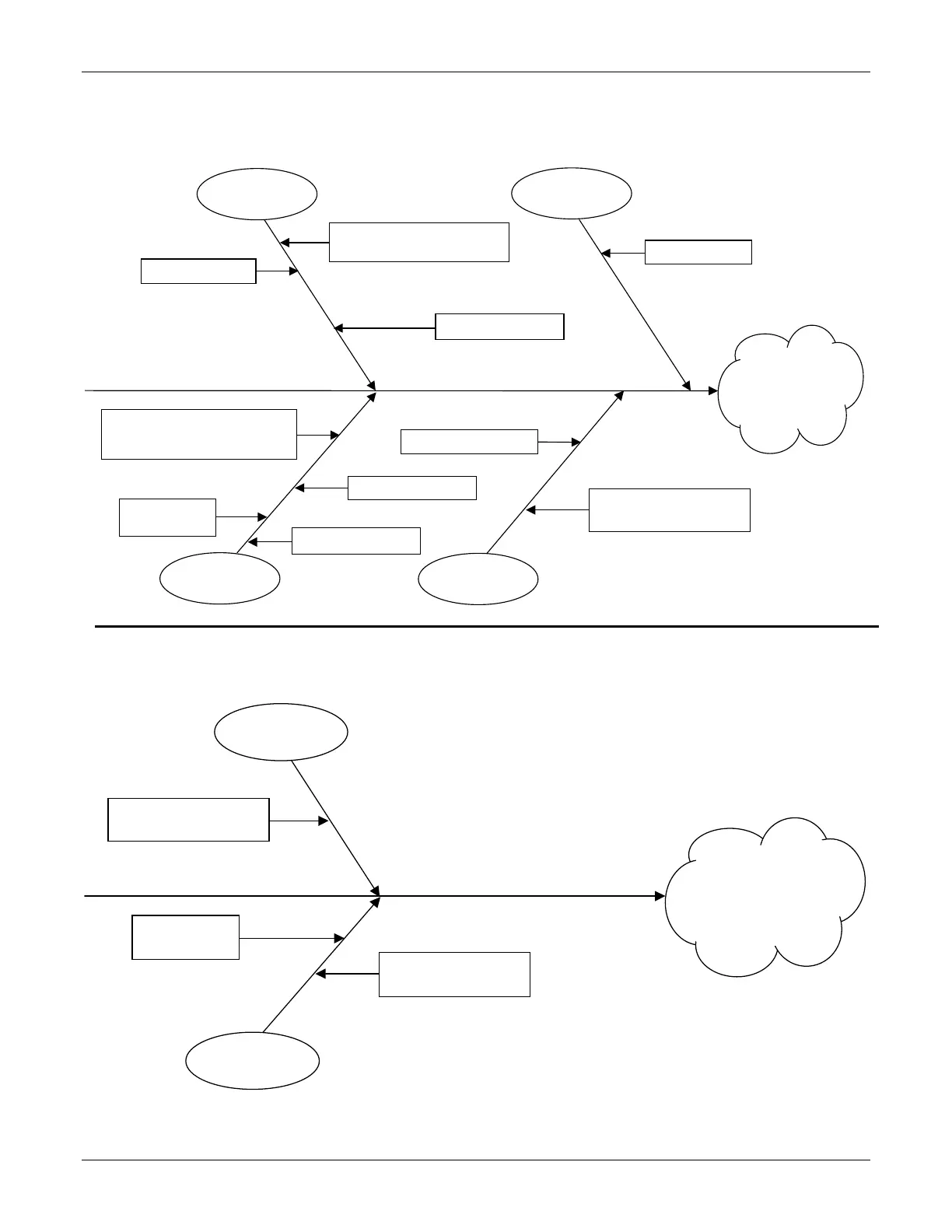

Ishikawa Diagram #9: HV Overvoltage Fault
Ishikawa Diagram #10: Setpoint Overvoltage Fault
Defective feedback interconnection
cable from A2 HV Output PCB to A3
HV Regulator PCB
HV Overvoltage LED
lights red
(see Table 6-14)
Incorrect mains input voltage
or phase missing
HV relay control voltage missing.
J103 pin 6 = +24 VDC
Incorrect nominal request
voltage. 1V = 1kV
R7 on A3 HV Regulator
PCB misadjusted
Setpoint Overvoltage LED
lights red (see Table 6-15)
