15
MONTAGGIO
ATTENZIONE!
Assicuratevi che la troncatrice sia spenta e scollegata da qualsiasi fonte di
corrente prima di procedere al montaggio o di effettuare qualsiasi altra regolazione
MONTAGGIO DELL’IMPUGNATURA DI ROTAZIONE DELLA TAVOLA
Prima di poter utilizzare la vostra troncatrice a doppia inclinazione, dovete montare
l’impugnatura di rotazione del piano (J) Fig.2.
Per questo avvitate l’impugnatura (J). Quest’ultima serve a bloccare il piano all’angolo
desiderato per il taglio obliquo.
ATTENZIONE!
Prima di effettuare un taglio, assicuratevi che questa impugnatura di rotazione sia
ben bloccata e che il piano della trancatrice sia ben bloccato.
ARRESTO OBLIQUO E ROTAZIONE DEL PIANO
Il piano ha degli arresti obliqui a 0°, 15°, 22,5°, 30° et 45° verso sinistra e verso destra. Quando
ruotate il piano, si arresterà automaticamente all’arresto successivo.
Per ruotare il piano, assicuratevi che l’impugnatura di rotazione del piano sia sbloccata poi
spostate il piano all’angolo di taglio desiderato. Successivamente ribloccate l’impugnatura di
rotazione del piano.

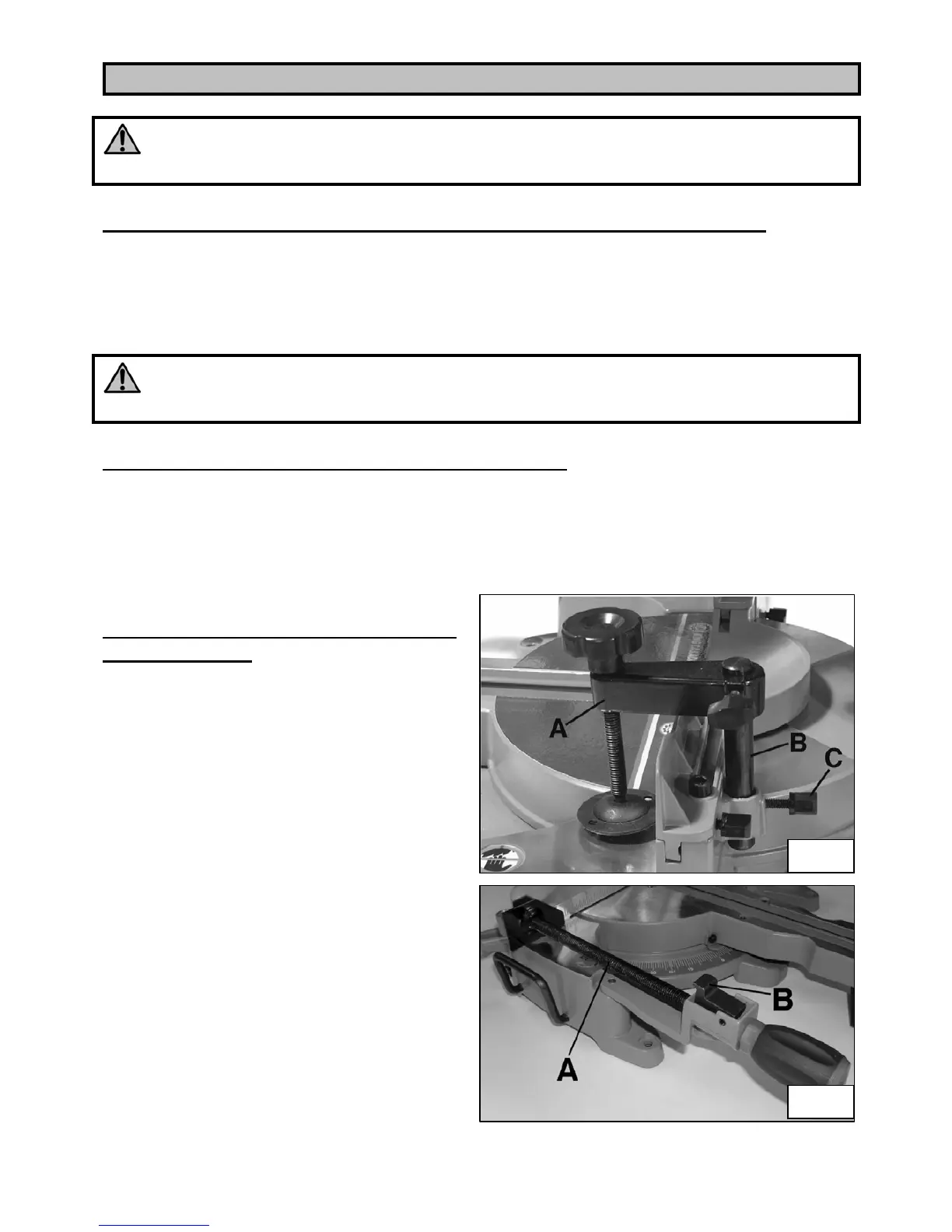

MONTAGGIO DEI MORSETTI DELLA
TRONCATRICE
I morsetti verticali e orizzontali possono essere
montati a sinistra o a destra della troncatrice e
sono completamente regolabili in funzione del
pezzo da lavorare. Non utilizzate la troncatrice
senza aver prima di tutto bloccato il pezzo.
Posizionate il morsetto verticale (A) Fig.3
inserendo l’asta (B) del morsetto in uno dei fori
situati sulla guida di taglio, poi stringete il
pomello di bloccaggio (C) contro l’asta del
morsetto.
Posizionate il morsetto orizzontale inserendolo
in uno dei fori situati sulla base della
troncatrice. Per regolare la posizione del
morsetto, ruotate l’impugnatura o sollevate la
leva (B) Fig.4, poi spingete o tirate il morsetto
secondo la dimensione del pezzo da bloccare.
bloccate la posizione del morsetto inserendo
la leva (B) sulla barra filettata (A).
Fig.3
Fig.4
