18
Verificate le regolazioni seguenti per essere sicuri di ottenere un taglio esatto.
CONTROLLO E REGOLAZIONE DEGLI ANGOLI IN RAPPORTO ALLE LAME
Le differenti posizioni d’angolo per il taglio obliquo sono state regolate alla fabbricazione della
macchina. Tuttavia per assicurarvi un lavoro di precisione, verificate la correttezza degli angoli
prima di utilizzare la vostra troncatrice.
REGOLAZIONE DELLA GUIDA D’APPOGGIO POSTERIORE PER UN TAGLIO A 90°
Assicuratevi che la lama sia perpendicolare alla guida.
1. Bloccate la testa della troncatrice in posizione bassa, chiudete il pulsante di bloccaggio
per mettere la troncatrice in posizione di trasporto (vedere Fig.1).
2. Aprite l’impugnatura di rotazione del piano e mettetela a 0°. Richiudete l’impugnatura di
rotazione del piano.
3. Aprite l’impugnatura di regolazione dell’inclinazione della testa della troncatrice situata
nella parte posteriore della macchina poi regolate la testa a 0°. Richiudete
successivamente l’impugnatura di regolazione dell’inclinazione della testa della
troncatrice.
4. Mettete una delle estremità di una squadra (non fornita) contro la guida e l’altra contro la
lama della troncatrice. Assicuratevi che la squadra sia ben posizionata lungo la lama
senza toccare i denti della stessa. Quando la squadra è posizionata correttamente, le due
estremità di quest’ultima devono essere interamente a contatto con la lama della
troncatrice e con la guida.
5. Se la lama della troncatrice non è a contatto con la squadra, aggiustate la guida come
segue:
Allentare le viti esagonali e allentate
i due pomelli di bloccaggio che
tengono le estensioni della guida.
Fate scivolare le estensioni verso
l’esterno poi toglietele.

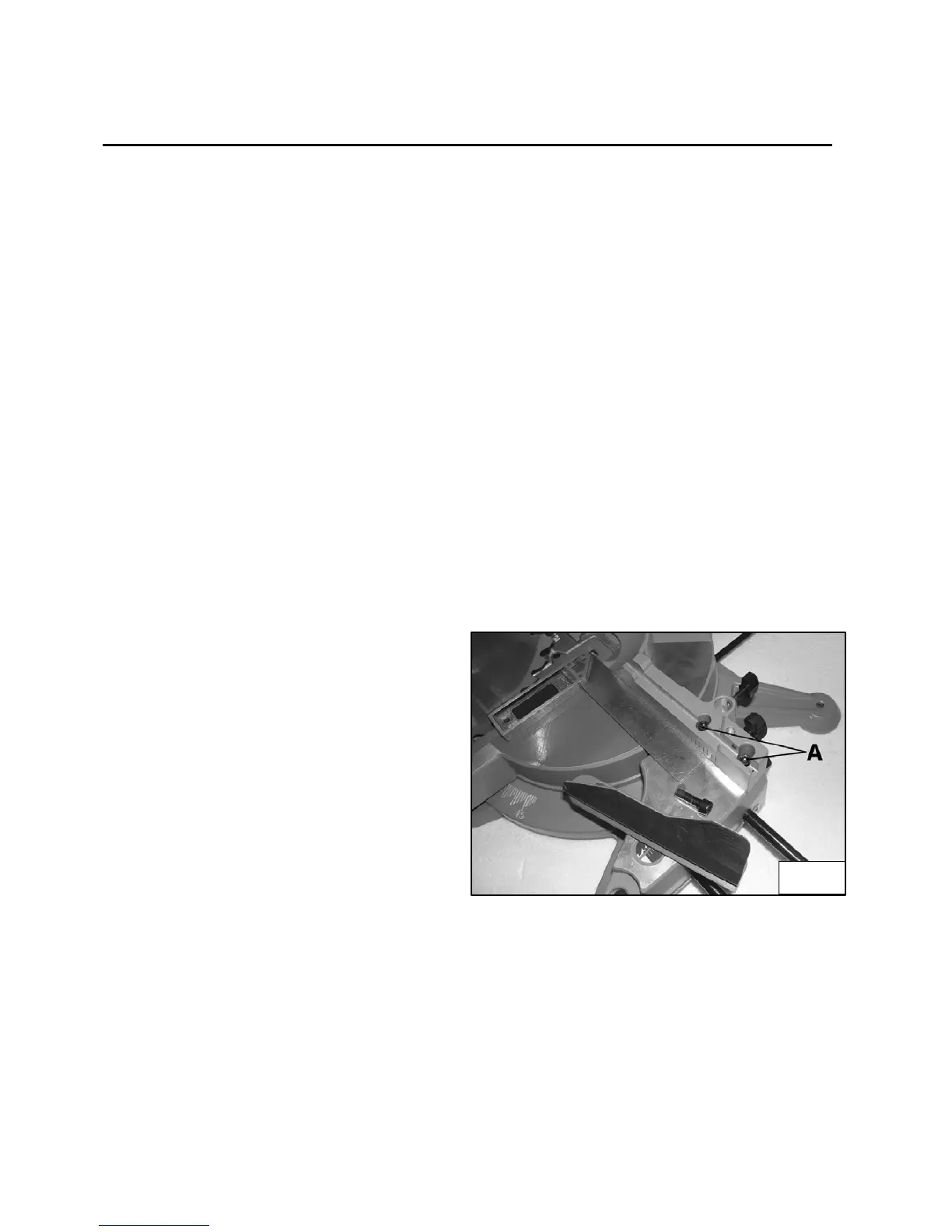

Allentate le 4 viti esagonali (A) Fig.9
dei due lati della guida.
Mettete la squadra contro la lama
della troncatrice. Spostate la guida
fino a quando sia completamente a
contatto con l’estremità della
squadra.
Stingete le 4 viti esagonali (A) e
reinstallate le estensioni della guida.
REGOLAZIONE DEL PIANO DELLA TRONCATRICE RISPETTO ALLA LAMA
Assicuratevi che la lama della troncatrice sia perpendicolare al piano della troncatrice.
1. Bloccate la testa della troncatrice in posizione bassa e chiudete il pomello di bloccaggio
per mettere la troncatrice in posizione di trasporto (vedere Fig.1).
2. Aprite l’impugnatura di rotazione del piano e mettetelo su 0°. Richiudete l’impugnatura di
rotazione del piano.
3. Aprite il pomello di regolazione dell’inclinazione della testa della troncatrice situata nella
parte posteriore della macchina poi regolate la testa a 0°. Richiudete successivamente il
pomello di regolazione dell’inclinazione della testa della troncatrice.
Fig.9
