19
4. Mettete una delle estremità di una squadra (non fornita) sul piano e l’altra estremità contro
la parte piatta della lama della troncatrice. Assicuratevi che la squadra sia a contatto con
la lama senza toccare i denti di quest’ultima. Quando la squadra è correttamente
posizionata, le due estremità di quest’ultima devono essere interamente a contatto con la
lama della troncatrice e con il piano della troncatrice.

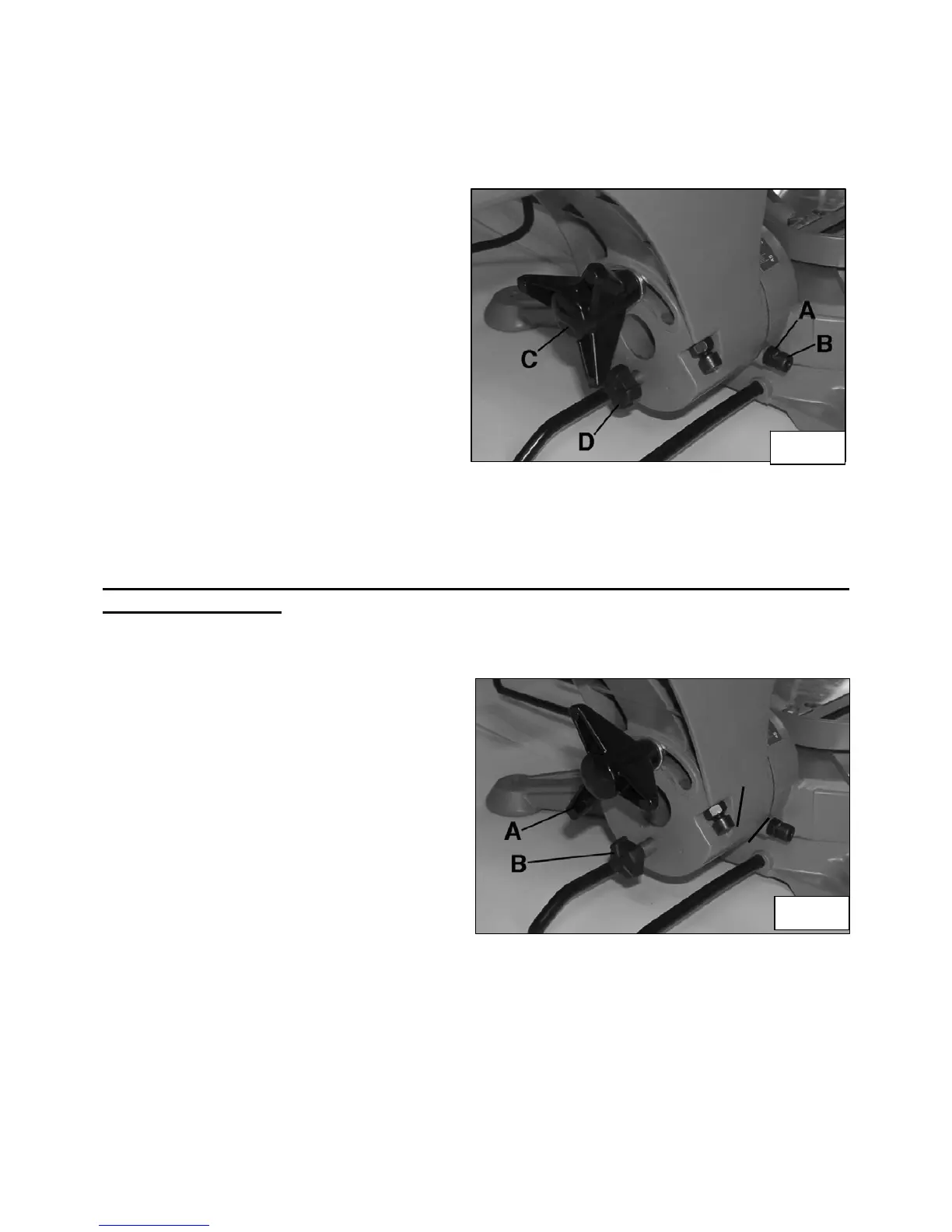

5. Se la lame della troncatrice non tocca completamente l’estremità della squadra:
Allentate i dadi di bloccaggio (A)
Fig.10 (situati su ciascun lato del
pomello di inclinazione della testa
della troncatrice) per liberare i due
bulloni (B).
Aprite il coperchio di regolazione del
pomello di inclinazione (C) della
testa della troncatrice e tirate il
pomello (D) verso di voi.
Mettete la squadra contro il piano
della troncatrice.
Regolate i due bulloni (B) di
regolazione dell’inclinazione fino a
che le due estremità della squadra
siano a contatto con la lama e il piano.
Stringete il coperchio di bloccaggio dell’inclinazione (C) e i dadi di bloccaggio (A).
Verificate nuovamente la perpendicolarità della lama rispetto al piano della troncatrice.
6. Assicuratevi che l’indicatore d’angolo obliquo sia allineato con lo 0°.
REGOLAZIONE DELL’INCLINAZIONE DELLA TESTA DELLA TRONCATRICE
E DELL’ARRESTO
Potete inclinare la testa della vostra macchina da 0 a 45° a destra e a sinistra .
1. Per effettuare la regolazione
dell’inclinazione, aprite l’impugnatura di
regolazione dell’inclinazione (A) Fig.11
situate nella parte posteriore della
troncatrice.
2. Per inclinare la testa della troncatrice
verso sinistra, sbloccate la leva di
regolazione (A) poi inclinate la testa
della troncatrice da 0° a 45° fino ad
ottenere l’inclinazione desiderata con
l’aiuto dell’impugnatura. Una volta
regolata, richiudete la leva.
3. Per inclinare la testa della troncatrice
verso destra,sbloccate la leva (A) poi tirate la leva (B) per sbloccare l’angolo di
inclinazione poi inclinate la testa della troncatrice da 0 a 45° fino all’ottenimento
dell’inclinazione desiderata con l’aiuto del pomello (A). una volta regolata, stringete il
pomello A.
Nota : l’indicatore dell’angolo deve essere allineato con il contrassegno 45° da ciascun lato
dell’indicatore quando la leva (A) è completamente allentato e la testa della troncatrice è
completamente inclinata verso destra o verso sinistra. Se è necessario un aggiustamento
procedete come segue:
Fig.11
Fig.10
C
D
