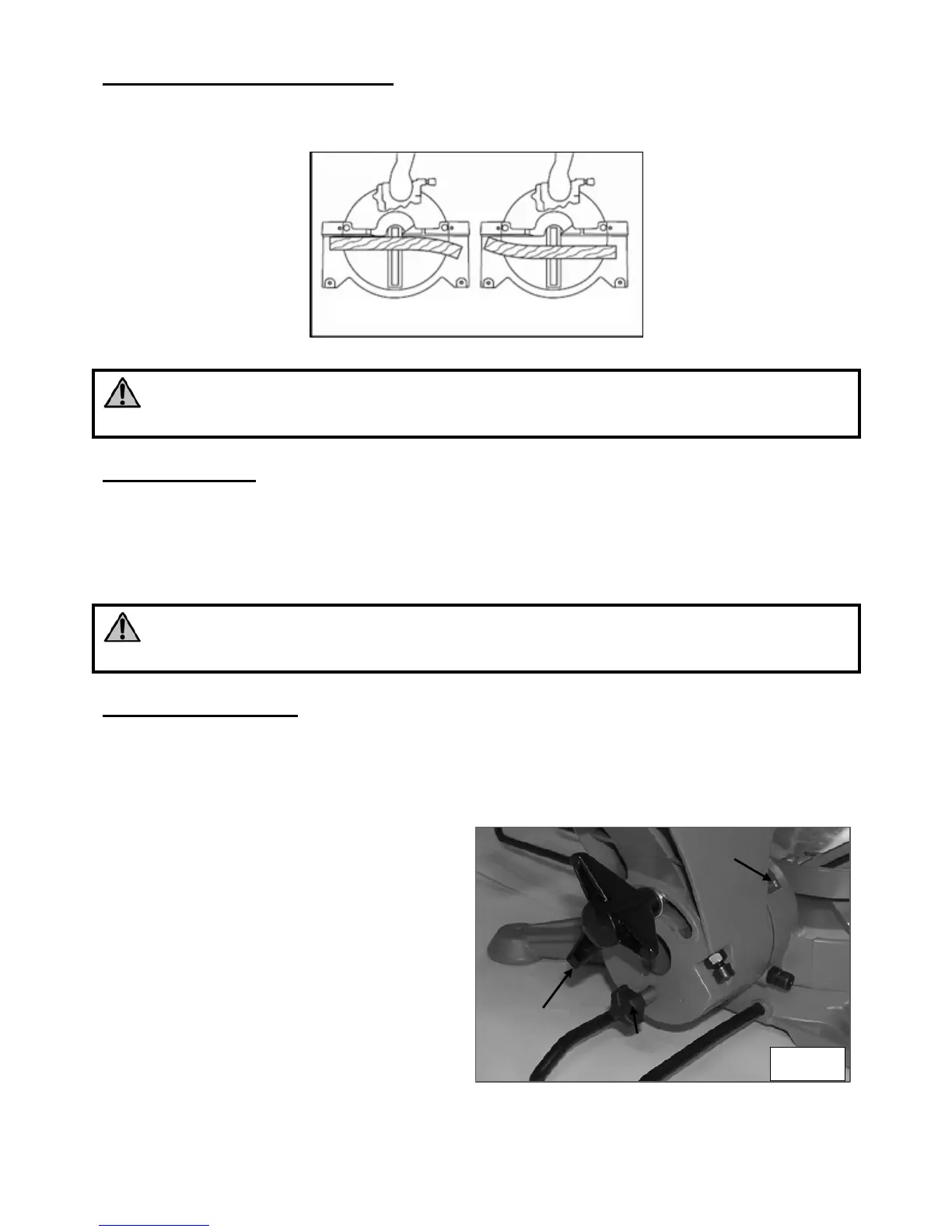

25
TAGLIO DI MATERIALI CURVI
Ispezionate il vostro pezzo di legno prima di iniziare il taglio. Se è curvo, posizionatela contro la
guida con il lato curvo come illustrato della figura seguente:
ATTENZIONE!
Se non tagliate il vostro pezzo di legno curvo come illustrato nella foto di cui
sopra, il pezzo potrebbe muoversi improvvisamente provocando gravi ferite alla persona
TAGLI OBLIQUI
1. Sollevate il braccio di taglio nella sua posizione più alta.
2. Aprite l’impugnatura di bloccaggio del piano e spostate il piano secondo l’angolo
desiderato tenendo l’impugnatura
3. Posizionatevi nell’allineamento dell’angolo desiderato per effettuare il taglio.
ATTENZIONE!
Prima di provare a fare un taglio obliquo o un taglio inclinato allungate la guida di
ciascun lato. La lama potrebbe venire a contatto con le guide se questa non è piegata
TAGLIO INCLINATO
La testa di taglio della vostra troncatrice radiale può essere inclinata per tagliare qualsiasi
angolo inclinato a partire da un taglio destro a 90° fino a un taglio con un angolo obliquo a 45°
a destra o a sinistra. Per questo procedete come descritto di seguito:
1. Aprite la leva di bloccaggio
dell’inclinazione (P) Fig.17. Posizionate
la lama secondo l’angolo desiderato
facendovi guidare dall’ indicatore
d’angolo (O).
2. Chiudete la leva di bloccaggio
dell’inclinazione (P). Posizionatevi sul
lato sinistro della troncatrice per
effettuare il taglio.
Per utilizzare l’opzione di doppia inclinazione
procedete come segue:
3. Riposizionate il braccio di taglio nella
sua posizione più alta.
4. Aprite la leva di bloccaggio
dell’inclinazione (P).
5. Tirate la leva di sblocco dell’inclinazione della testa della troncatrice (Q) e posizionate la
P
O
Q
Fig.17
