16
FUNZIONAMENTO DEI MORSETTI
1. L’altezza del morsetto verticale o la larghezza del morsetto orizzontale possono essere
regolate aprendo i pomelli di bloccaggio e facendo scivolare i corpi dei morsetti verso
l’alto, verso il basso, in avanti o indietro. Una volta che l’altezza o la larghezza dei morsetti
è regolata, richiudete i pomelli di bloccaggio.
2. Durante il funzionamento, posizionate il morsetto verticale o il morsetto orizzontale fino a
che la piastra di bloccaggio entri in contatto con il pezzo di legno da lavorare
3. Per chiudere infine il pezzo contro il piano avvitate i pomelli fino al bloccaggio del pezzo di
legno. Una volta terminato il taglio, aprite i pomelli di bloccaggio per poter far scivolare o
togliere il pezzo.
MONTAGGIO DELLE ESTENSIONI
LATERALI

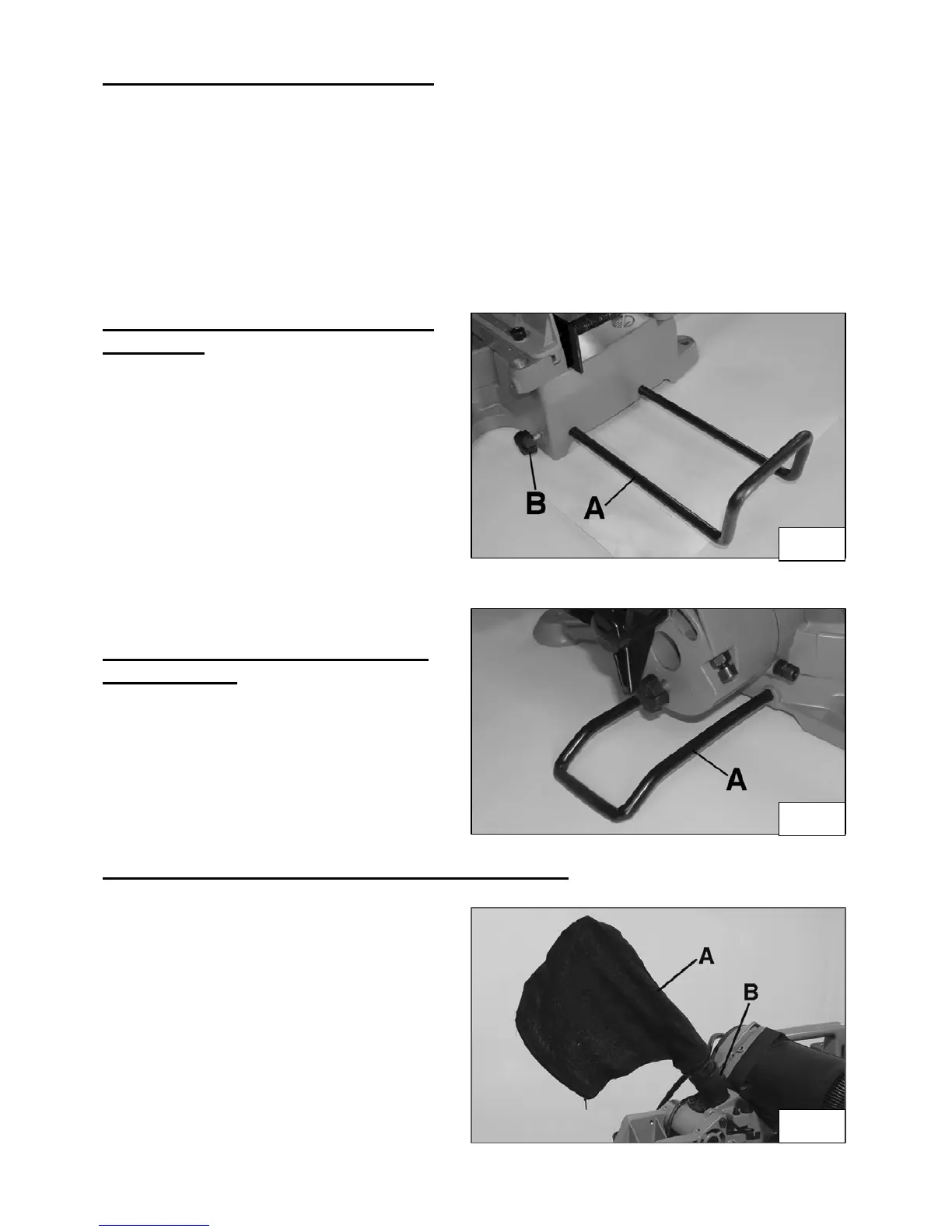

La troncatrice è fornita con due estensioni
laterali (A) Fig.5 che permettono di sostenere
durante il taglio i pezzi di legno di grandi
dimensioni. Le estensioni possono essere
montate ai due lati della troncatrice, in
funzione delle dimensioni del pezzo da
lavorare.
Aprite il pomello di bloccaggio (B), inserite le
estensioni nei fori situati da una parte e
dall’altra della base della troncatrice e
richiudete il pomello di bloccaggio (B).
MONTAGGIO DELL’ESTENSIONE
POSTERIORE
Questa troncatrice include un’estensione
posteriore (A) Fig. 6, che aumenta la stabilità
della troncatrice in caso di rilascio
accidentale della testa, evitando che la
troncatrice basculi all’indietro.
MONTAGGIO DEL SACCO RACCOGLI POLVERI
inserite il sacco raccogli polveri (A) Fig.7 nel
punto di collegamento (B) e verificate che sia
correttamente fissato.
Se desiderate migliorare l’aspirazione si può
connettere direttamente sul gomito di
estrazione un aspiratore con tubo di
aspirazione delle polveri .
Nota : Vuotate il sacco regolarmente al fine
di evitare ingorghi. Il sacco recupero polveri
ha una chiusura lampo per permettere di
svuotarla più facilmente. Il sacco può essere
Fig.5
Fig.6
Fig.7
