OPTIONS AVANCÉES D’APPLICATION
Contrôle du variateur avec un périphérique externe (entrée
auxiliaire)
L’entrée auxiliaire est utilisée pour arrêter ou démarrer la sortie du variateur avec un périphérique
externe comme un commutateur à flotteur, un minuteur ou un régulateur d’irrigation. Cette entrée
peut être câblée avec un signal 24VCC interne ou une alimentation 24VCC externe.

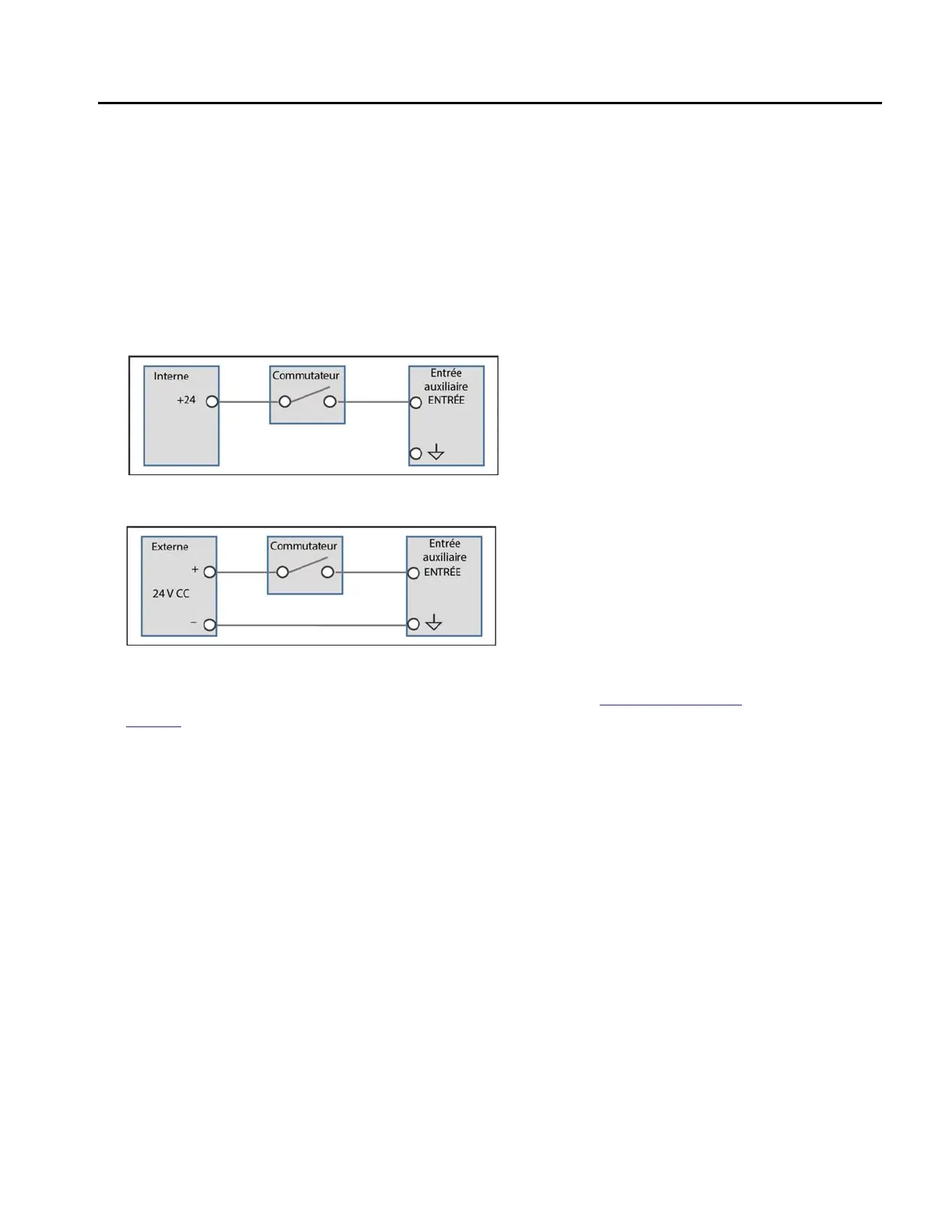

Signal 24VCC interne de la borne Transducer+24 (transducteur+24) ou Wet Sensor+24
(détecteur d’humidité+24)
Alimentation 24VCC externe
Utilisez l’application mobile FEConnect pour contrôler la façon dont le variateur réagit lorsque
la borne de contrôle AUXINPUT (entrée auxiliaire) est utilisée. Consulter
«Options avancées»
page 40.
• Erreur si Élevé (par défaut): Avec ce réglage, la sortie du variateur s’arrête lorsque le
commutateur externe se ferme.
• Erreur si Bas: Avec ce réglage, la sortie du variateur s’arrête lorsque le commutateur
externe s’ouvre.
Dans les deux cas, l’erreurF26 s’affiche sur le moniteur. Lorsque le commutateur passe à la
position opposée, la sortie du variateur redémarre après un court instant.
Par exemple: Si vous utilisez le système pour maintenir le niveau d’eau dans un réservoir de
stockage:
• Utilisez un commutateur à flotteur qui se ferme lorsque l’eau atteint le niveau souhaité.
• Réglez l’entrée sur Erreur si Élevé.
Exemple deux: Si vous utilisez le système pour retirer de l’eau d’un réservoir:
• Utilisez un commutateur à flotteur qui s’ouvre lorsque le réservoir se vide.
• Réglez l’entrée sur Erreur si Bas.
Exemple trois: Si vous utilisez un minuteur pour démarrer un système d’irrigation:
• Réglez le minuteur pour envoyer un signal 24VCC lorsque le système doit fonctionner.
• Réglez l’entrée sur Erreur si Bas.
