INSTALACIÓN Y CONFIGURACIÓN
Instalación eléctrica
23
Conexiones del cableado de alto voltaje

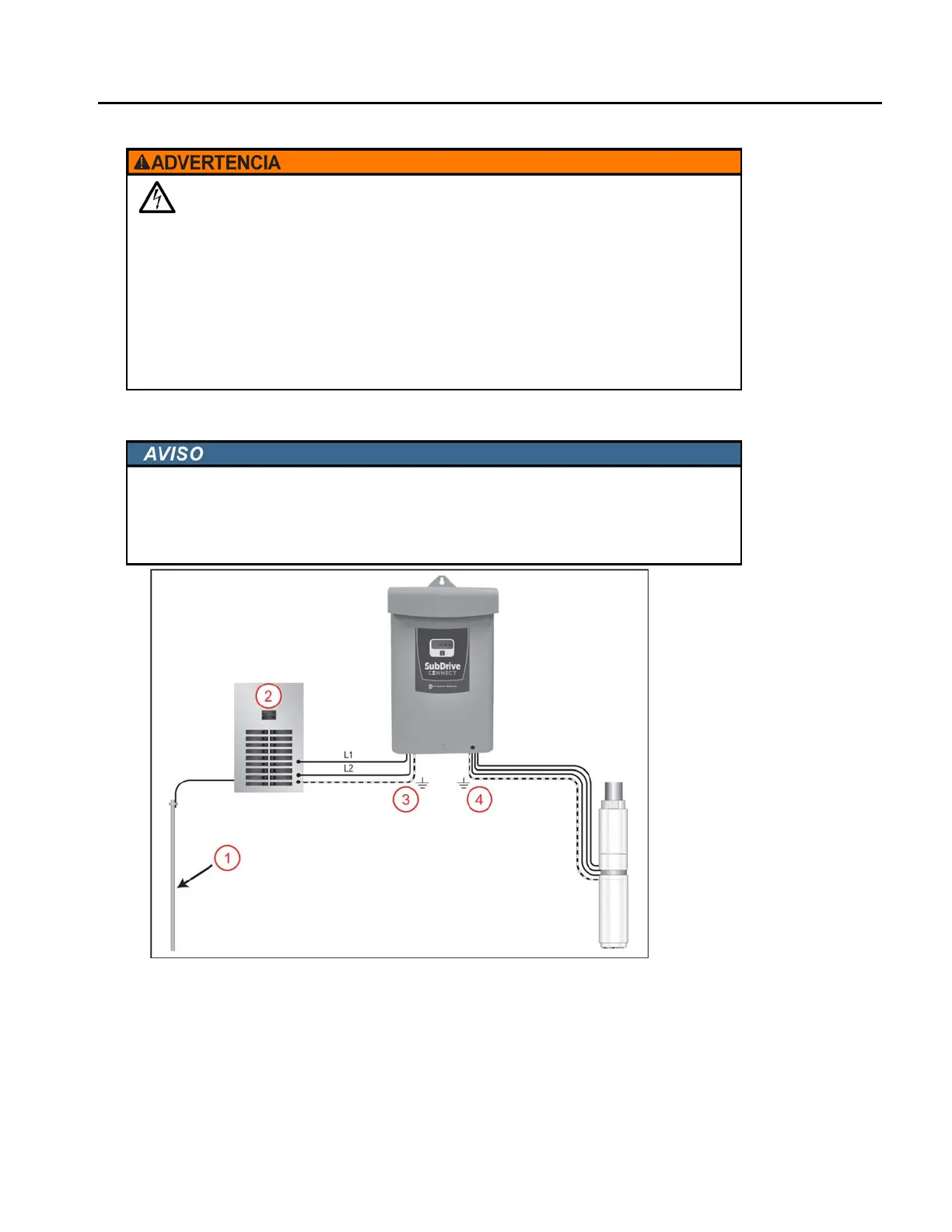

Conexiones a tierra
Cumpla con estos requisitos de conexión a tierra para garantizar la seguridad y el desempeño.
1. Asegúrese de que haya una jabalina de puesta a tierra de la acometida instalada
y
conectada en forma correcta.
2. Panel de acometida.
3. Se debe conectar al variador un cable de conexión a tierra de la potencia de entrada
proveniente del panel de suministro.
4. Se debe conectar al motor un cable dedicado de conexión a tierra de la potencia de salida.
Los cables del motor y
de conexión a tierra deben unirse en un mismo haz.
El contacto con voltaje peligroso puede provocar la muerte
o lesiones graves.
• Desconecte bloquee toda la alimentación antes de realizar la instalación o el
mantenimiento del equipo.
• Conecte el motor, el SubDrive/MonoDrive, las tuberías metálicas y el resto de los
materiales cercanos al motor o los cables a la terminal de conexión a tierra del
suministro de energía utilizando un alambre que no sea menor a los alambres del cable
del motor.
• Realice la instalación y el cableado conforme a todos los códigos aplicables de
construcción eléctrica nacionales y locales.
Pueden producirse riesgos de daños al variador, o fallas.
• Asegúrese de que el sistema esté correctamente conectado a tierra en todo su tramo
hasta el panel de acometida. Las conexiones a tierra inadecuadas pueden provocar una
pérdida en la protección contra sobretensión y en el filtrado de interferencias.
