INSTALLATION ET CONFIGURATION
Installation physique
17
Installation physique
Exigences environnementales
Le régulateur du SubDrive/MonoDrive est conçu pour fonctionner à des températures
ambiantes allant de -25°C à 50°C (-13°F à 122°F). Suivez les recommandations suivantes
pour choisir un emplacement de montage pour le variateur:
•

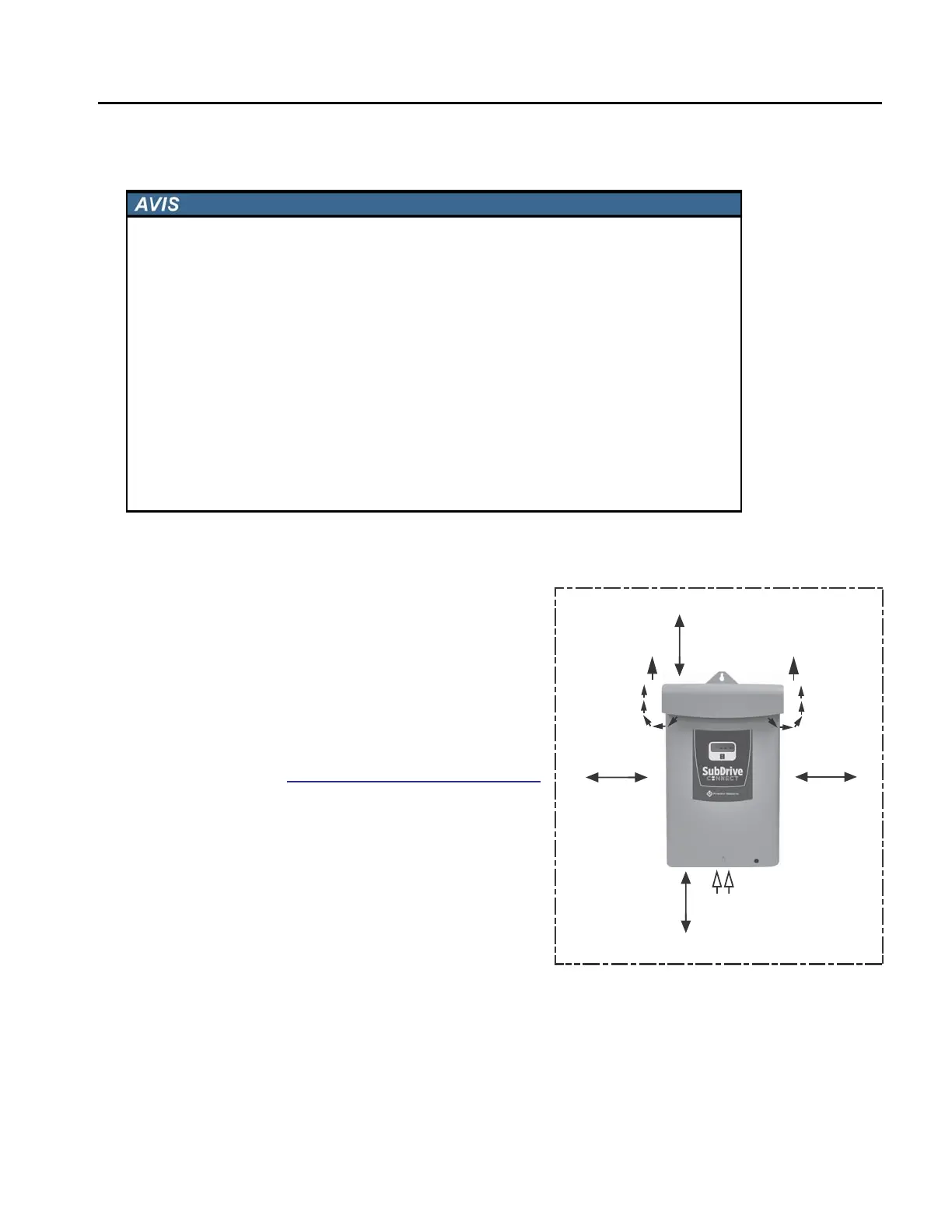

Air frais
15,25 cm
Min
(6 po)
Air chaud
15,25 cm
Min
(6 po)
15,25 cm
Min
(6 po)
15,25 cm Min
(6 po)
L’unité doit être montée sur une structure comme un mur ou
un poteau capable de supporter son poids.
• Les composants électroniques du SubDrive/MonoDrive sont
à r
efroidissement par air. Laissez un dégagement d’au moins
15,24cm (6po) de chaque côté et sous l’appareil pour
l’aération.
• L’emplacement de montage doit permettre l’accès à une
alimenta
tion électrique de 208/230VCA et au câblage du
moteur. Pour éviter tout risque d’interférences avec d’autres
appareils, consultez
«Acheminement du câblage» page 19.
Points spécifiques à considérer pour l’utilisation en extérieur
Le SubDrive/MonoDrive est adapté à une utilisation extérieur
a
vec une classification NEMA3R; cependant, les facteurs suivants
doivent être pris en compte pour une installation en extérieur:
• L’unité doit être montée à la verticale avec l’extrémité câblage
v
ers le bas et le couvert doit être correctement fixé (s’applique
aussi aux installations en intérieur).
• Montez le variateur sur une surface ou une plaque de fixation
dont la taille ne doit pas êtr
e inférieure aux dimensions
extérieures du boîtier.
• Les boîtiers NEMA3R peuvent résister uniquement à la pluie tombant à la verticale.
Pr
otégez-les de l’eau projetée par tuyau ou pulvérisée, ainsi que de la pluie battante.
Le non-respect de cette consigne peut entraîner une panne du régulateur.
• Installez le régulateur à l’abri de la lumière du soleil directe, ainsi que des températures
e
xtrêmes et de l’humidité.
Un risque de bris ou de dysfonctionnement du variateur peut survenir en
cas de manutention, d’installation ou d’environnement inadaptés.
• Manipulez avec précautions pour prévenir tout dommage aux composants en plastique.
• Ne montez pas le variateur de fréquence (VFD) sur un équipement produisant des
vibrations excessives.
• Installez à un emplacement dont la température correspond à la plage nominale du
produit.
• Montez le variateur de fréquence (VFD) à la verticale (debout) pour permettre une
bonne dissipation thermique.
• Ne montez pas le variateur de fréquence (VFD) à la lumière du soleil directe ou près
d’autres sources de chaleur.
• N’installez pas le produit dans un milieu corrosif.
• L’installation d’un filtrage non homologué peut endommager le variateur et/ou réduire
le rendement.
