Franklin Electric MonoDrive - Configuración Básica (DIP SW1 - Posición 1); Configuración del Variador; Selección de Fase del Motor (DIP SW1 - Posición 2)

INSTALACIÓN Y CONFIGURACIÓN
Configuración del variador
27
Configuración del variador
Configuración básica (DIP SW1 – Posición 1)
Para una configuración básica, el DIP SW1 Posición 1 (interruptor FE Connect) debe estar en la
posición OFF (abajo) para que se reconozcan las configuraciones del interruptor DIP,
Potenciómetro con valor de presión establecido, y
del Potenciómetro con baja carga.
El variador también se puede programar en forma electrónica a través de la aplicación móvil
FE
Connect. Para eso, el DIP SW1 Posición 1 debe estar en la posición ON (arriba). Esta
configuración desactivará el interruptor DIP y
el control de perilla seleccionados; además, la
programación vía FE Connect invalidará toda configuración manual. Consulte
“Configuración del
variador a través de la aplicación FE Connect” en la página 38 para obtener más información.
Deberá reiniciar la alimentación para que la configuración de los interruptores DIP tengan efecto.
Selección de fase del motor (DIP SW1 – Posición 2)

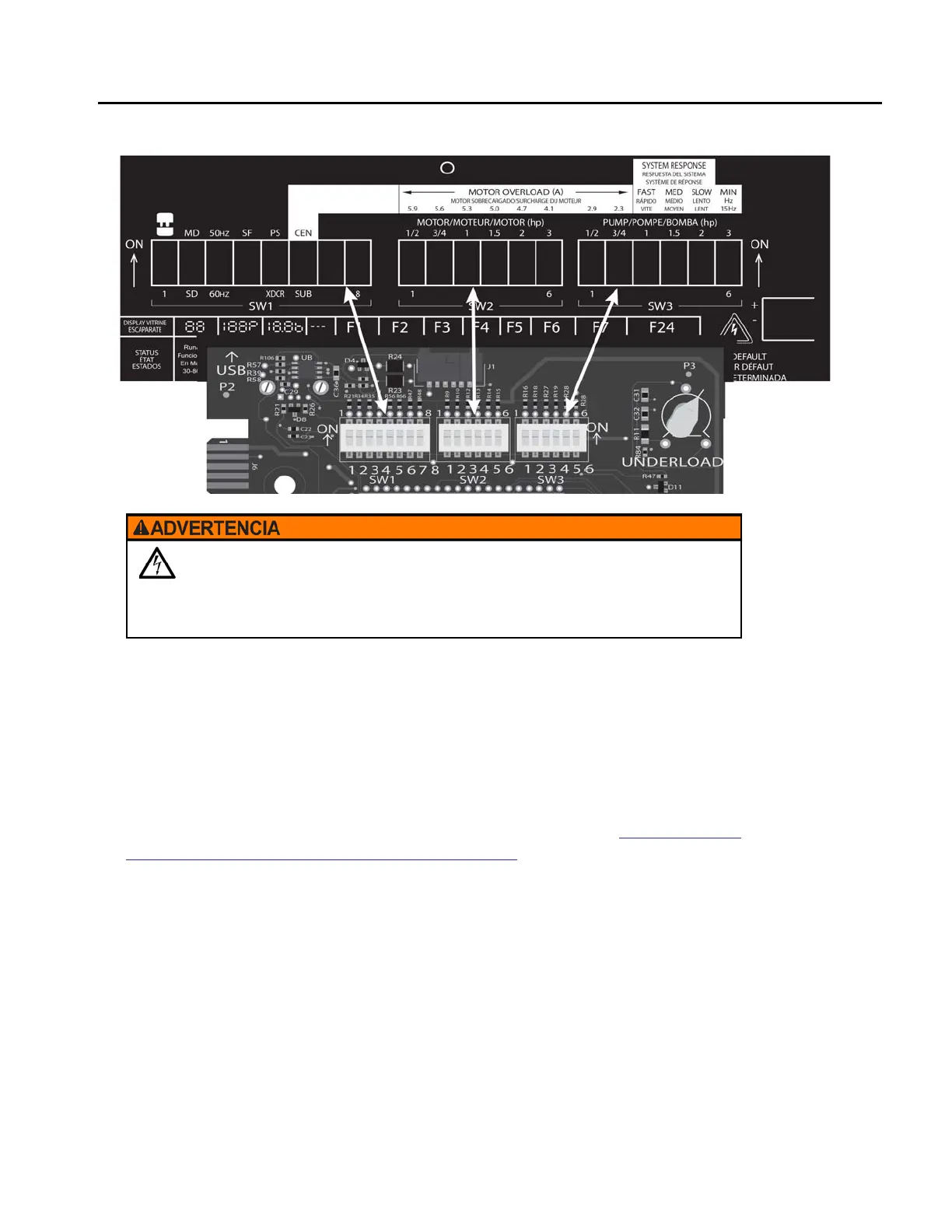

Cuando se use un modelo SubDrive Connect con un motor trifásico, compruebe que el SW1
Posición 2 esté en la posición OFF (abajo) (identificada con las letras “SD”).
Los modelos SubDrive Connect que se usan en aplicaciones con bomba de superficie solo
pueden operar motores trifásicos de 230 VCA. Compruebe que el DIP SW1 Posición 2 esté en la
posición OFF (abajo) (identificada con las letras “SD”).
Cuando se use un modelo MonoDrive Connect con un motor monofásico, compruebe que el
SW1 Posición 2 esté en la posición ON (arriba) (identificada con las letras “MD”).
El contacto con voltaje peligroso puede provocar la muerte
o lesiones graves.
• Antes de intentar modificar la configuración del interruptor DIP, quite la fuente de
alimentación y deje pasar 5 minutos para dejar que se descargue el voltaje interno.
