INSTALLATION ET CONFIGURATION
Installation électrique
19
Installation électrique
Consignes pour le câblage
Suivez les recommandations mentionnées dans cette section pour garantir le meilleur
rendement du SubDrive/MonoDrive et pour éviter toute interférence avec les autres appareils.
Acheminement du câblage

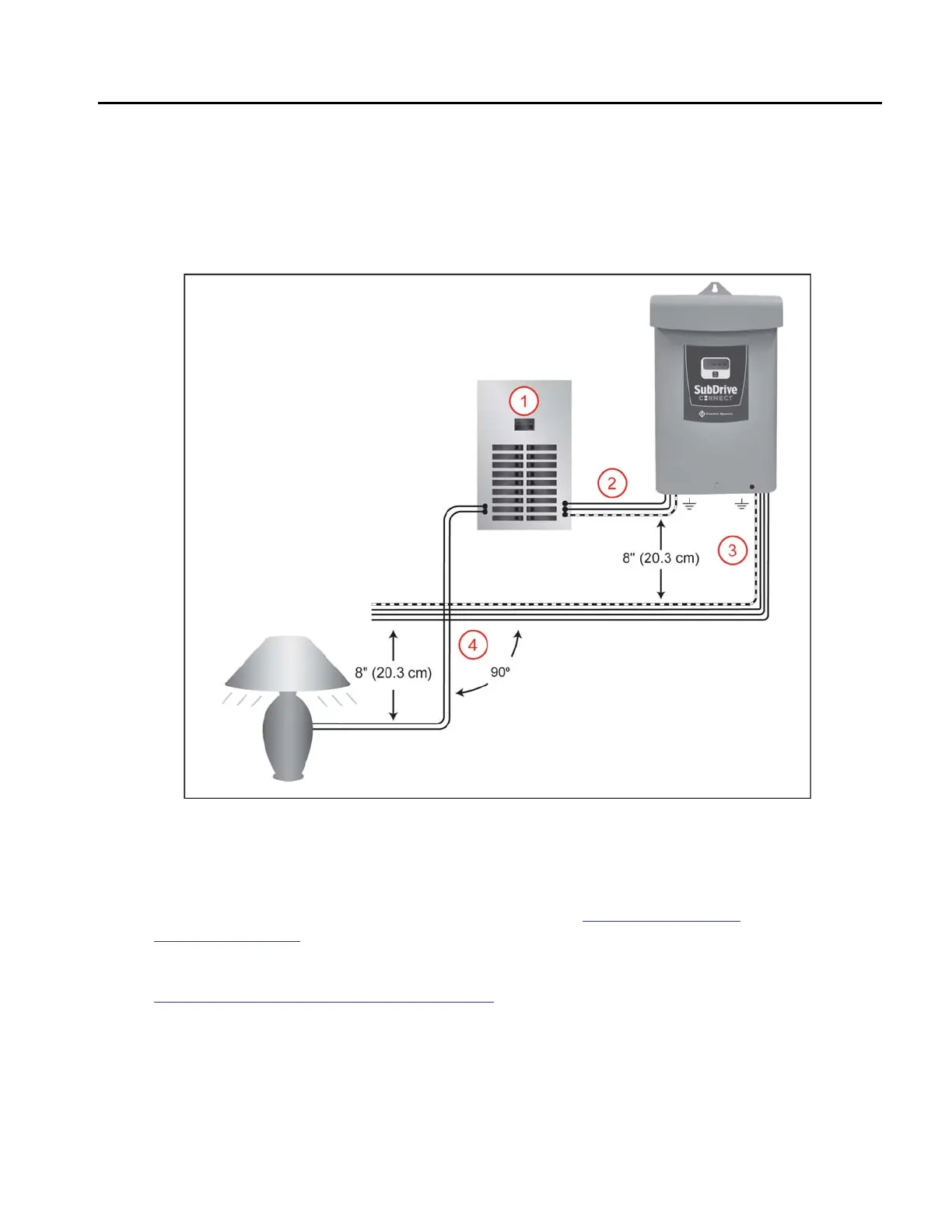

Utilisez le schéma ci-dessus comme guide pour acheminer le câblage au variateur de
fréquence (VFD).
1. Montez le variateur aussi près que possible du panneau d’alimentation. Câblez-le
directement à l’alimentation. Ne le raccordez pas à un panneau secondaire.
2. Utilisez un circuit de dérivation dédié pour le variateur. Consultez «Fusible/disjoncteur et
taille des fils» page 21.
3. Acheminez le câblage du moteur hors du bâtiment aussitôt que possible. Séparez
l’alimentation d’entrée et le câblage du moteur d’au moins 20,3cm (8po). Consultez
«Longueur maximale du câble du moteur» page 21.
4. Traversez les autres circuits de dérivation et le câblage de l’installation à un angle de 90. S’il
est nécessaire d’acheminer les câbles en parallèle, séparez-les d’au moins 20,3cm (8po).
Tout le câblage de contrôle — les capteurs, commutateurs, transducteurs, etc. — doit être dans
un conduit séparé acheminé individuellement du câblage haute tension, et non parallèlement
à celui-ci. De plus, tous les câbles blindés doivent être mis à la terre correctement.
