Franklin Electric MonoDrive - Sélection de Lentrée de Pression (DIP SW1 - Position 5)

INSTALLATION ET CONFIGURATION
Configuration du variateur
30
Sélection de l’entrée de pression (DIPSW1 – Position5)
Assurez-vous que le variateur est configuré pour le type de transducteur ou de capteur de
pression utilisé:
• Si vous utilisez un transducteur de pression4-20mA 6,9bars (100psi) (inclus),
DIPSW1 Position5 doit être en positionXDCR(basse).
• Si vous utilisez un capteur de pression standard, DIPSW1 Position5 doit être en
positionPS(haute).

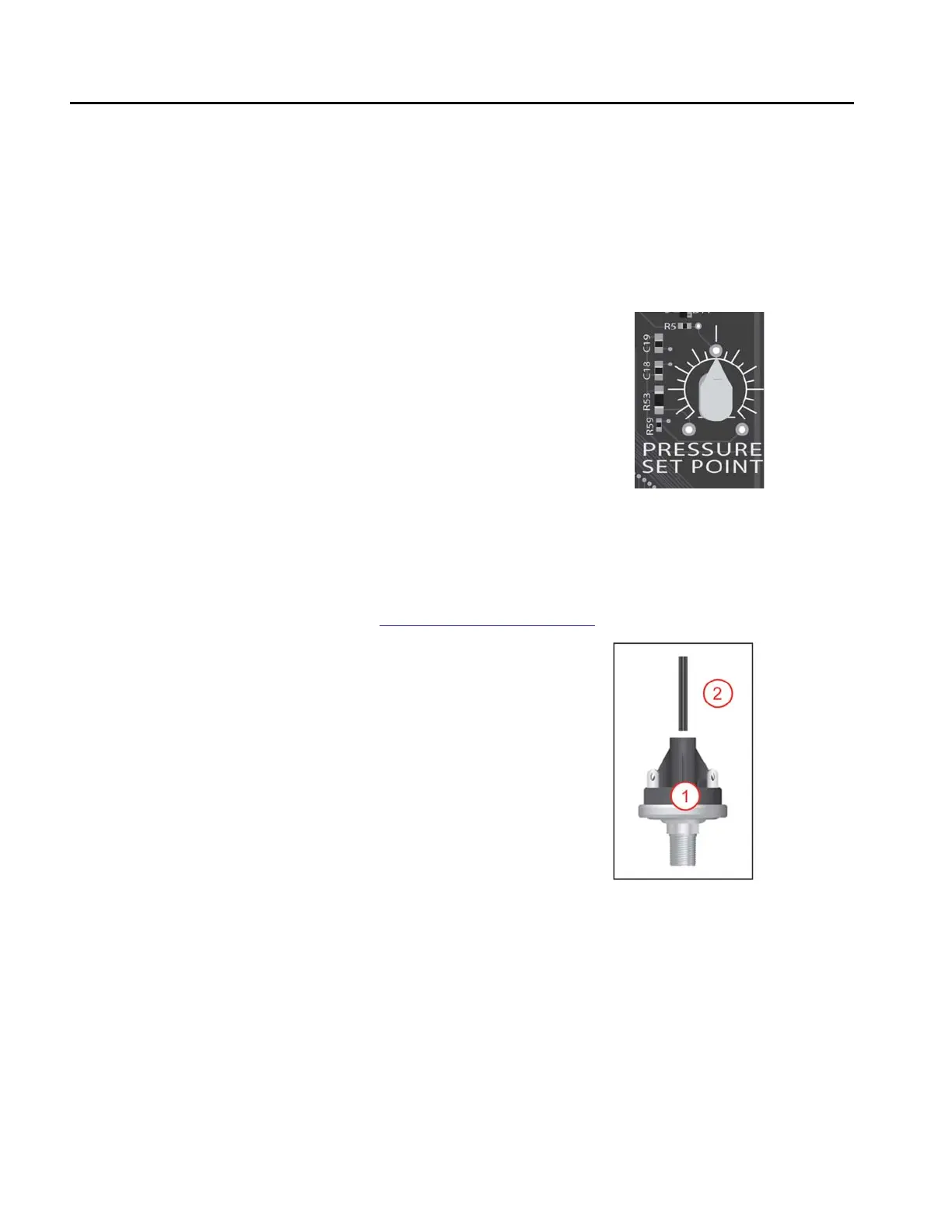

Ajuster le réglage de pression
Transducteur de pression: L
orsque vous utilisez le transducteur de pression
6,9bars (100psi), vous pouvez régler la pression du système souhaitée à l’aide
du bout
on d’ajustement du point de consigne de pression. Le bouton est réglé en
usine sur 3,4bars (50psi) et est réglable de0,3 à 6,5bars (5 à 95psi) par
incréments de 0,3bar (5psi). Utilisez les lignes de signalisation autour du
commutateur et la légende correspondante imprimée sur le blindage pour régler
le point de consigne de pression souhaité.
Le point de consigne de pression doit être ajusté avec le variateur éteint. Lorsque
le v
ariateur est allumé, l’écran affiche la pression active du système.
REMARQUE: C
e bouton est compatible uniquement avec le transducteur de pression
4-20mA 6,9bars (100psi). Si vous utilisez un transducteur de pression avec une plage
diff
érente, le commutateurDIP FEConnect (DIPSW1 – Position1) doit être en
positionON(haute) et les paramètres de type de transducteur de pression, de plage du
transducteur de pression et de point de consigne de pression doivent être configurés avec
l’application mobile FEConnect. Consultez
«Contrôle de pression» page 38.
Capteur de pression: Le capteur(1) est configuré en usine sur 3,4bars
(50psi), mais peut être ajusté par l’installateur à l'aide de la procédure
suiv
ante:
• Retirez le capuchon d’extrémité en caoutchouc.
• Avec une clé hexagonale de 5,55mm (7/32po)(2), tournez la vis de
r
églage dans le sens des aiguilles d’une montre pour augmenter la
pression et dans le sens inverse des aiguilles d’une montre pour
diminuer la pression. La plage de réglage se situe entre1,7 et 5,5bars
(25 et 80psi). Remarque: 1/4 de tour = environ 0,2bars (3psi).
• Remettez le capuchon d’extrémité en caoutchouc.
• Recouvrez les bornes du capteur de pression avec le cache en
caout
chouc fourni. N’exposez pas le cache à la lumière du soleil directe.
IMPORTANT: Ne dépassez pas l’arr
êt mécanique sur le capteur de pression.
Lorsque le variateur est allumé, l’écran affiche la vitesse du moteur au lieu de la pression active
du s
ystème.
