INSTALLATION ET CONFIGURATION
Installation électrique
25

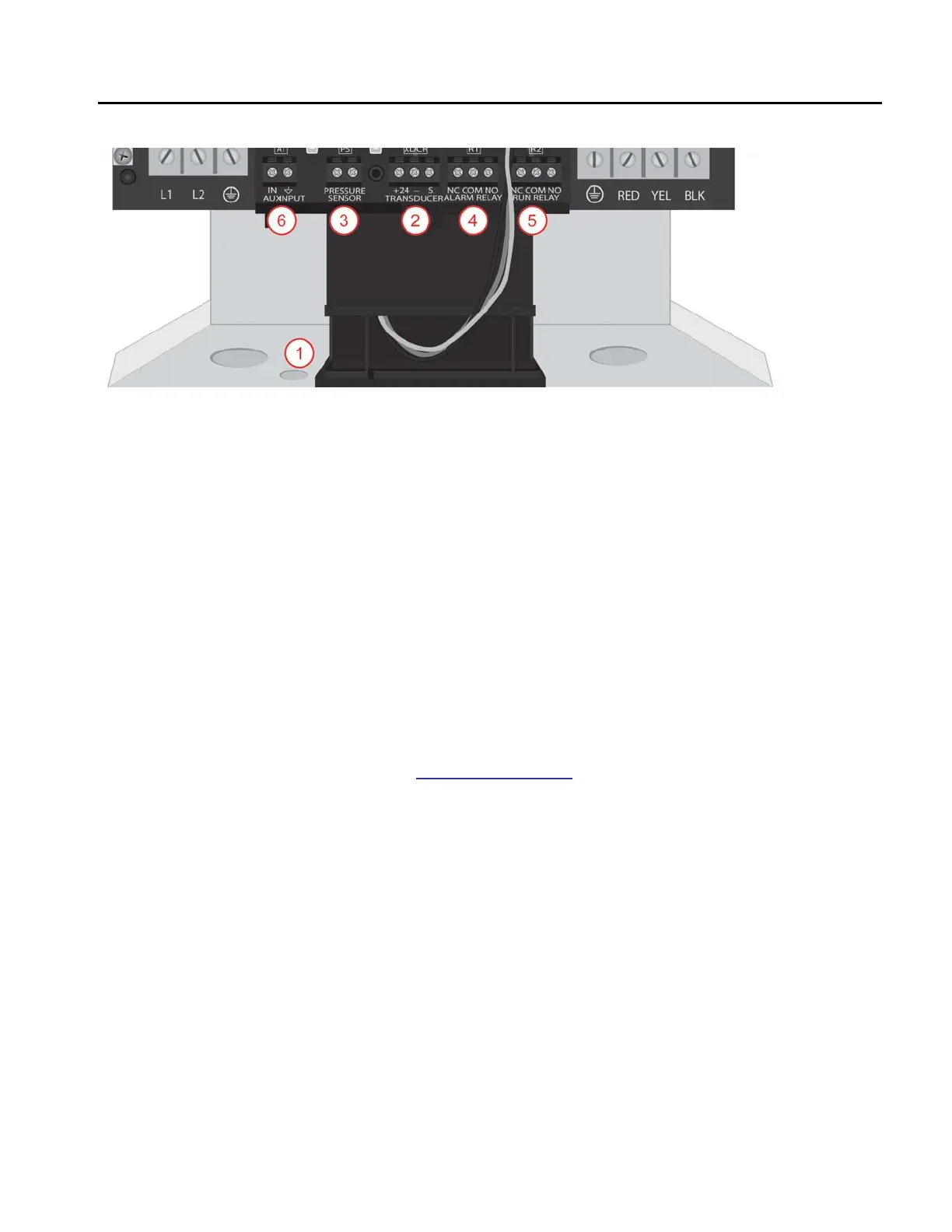

Connexions du circuit de contrôle
Remarque: tous les terminaux de commande acceptent des fils de 12 à 26 AWG et doivent être
serrés à un couple de 5 lb-po (0,6 nm) maximum.
1. Acheminement des fils de contrôle – Acheminez les fils du transducteur ou du capteur de
pression par l’ouverture la plus petite en bas du variateur à droite des fils d’alimentation
d’entrée.
• Scellez avec une rondelle de décharge de traction. Serrez l’écrou d’étanchéité à
2,8-3,4Nm (25-30po-lb) et le contre-écrou à 1,7-2,2Nm (15-20po-lb).
2. Transducteur de pression – Lorsque vous utilisez un transducteur de pression, recherchez
le bornier portant la mention TRANSDUCER (XDCR).
• Connectez le câble rouge à la borne+24.
• Connectez le câble noir à la borne–.
• Connectez le fil de blindage (le cas échéant) à la borneS.
Remarque: Une section de câble de capteur de 3m (10pieds) est fournie. Vous pouvez
utiliser un fil de calibre22AWG de faible capacité similaire pour des distances jusqu’à
30m (100pieds). N’utilisez pas de câbles plus longs, ils peuvent entraîner un mauvais
fonctionnement du variateur. Consultez
«Accessoires» page 58 pour les options.
3. Capteur de pression – Lorsque vous utilisez un capteur de pression standard, recherchez
le bornier portant la mention PRESSURE SENSOR(PS).
• Connectez les fils du capteur (interchangeables) aux bornesPS.
4. Relais d’alarme système – Le variateur comporte une sortie relais qui s’active dès que le
système présente une erreur. Les contacts normalement ouverts(NO) et normalement
fermés(NC) sont tous deux fournis. Les contacts ont un courant nominal de 5A à
250VCA/30VCC pour les charges générales, ou 2A à 250VCA/30VCC pour les
charges inductives (c’est-à-dire le relais).
• Ce relais n’est pas recommandé pour les systèmes de contrôle critiques (dosage de
produits chimiques, etc.).
