INSTALLATION ET CONFIGURATION
Processus d’installation
14
Système à pression constante submersible standard

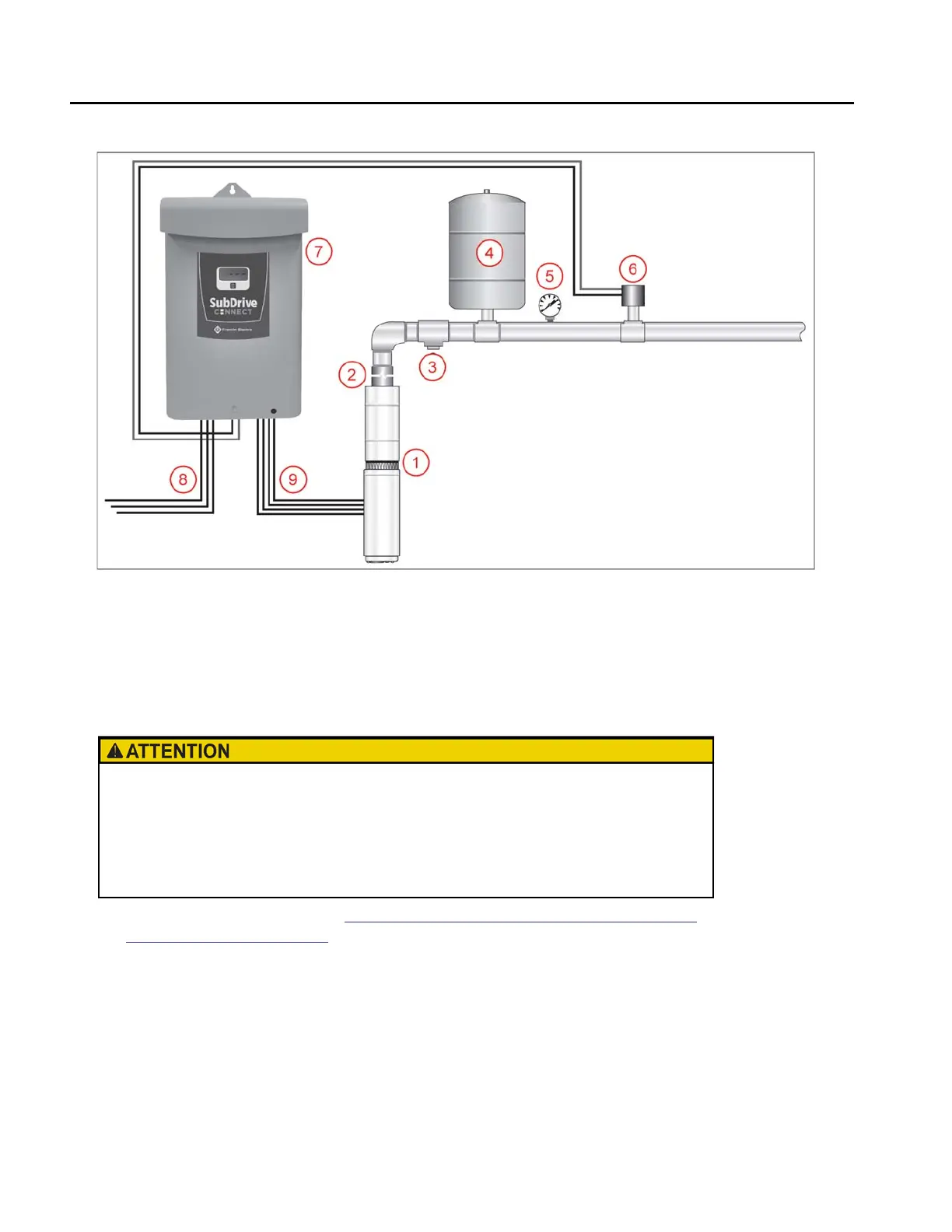

Le schéma ci-dessus illustre la façon dont un système de pompe submersible doit être disposé
pour une application de pression constante.
1. Pompe et moteur Franklin Electric. Consultez le manuel AIM de Franklin Electric pour les
informations sur les pompes, les tuyaux et les tailles de câbles.
2. Soupape antiretour
3. Valve de sureté : La soupape de décompression doit être capable de décharger le débit
total de la pompe à 6,9bars (100psi).
4. Réservoir pressurisé: Consultez «Dimensions minimales du réservoir pressurisé et du
tuyau d’alimentation» page 16.
5. Manomètre
6. Transducteur ou capteur de pression: Installez dans une position verticale.
7. Variateur de fréquence (VFD) SubDrive/MonoDriveConnect
8. Alimentation du disjoncteur. Monophasée, 208/230VCA +/-10%.
9. Alimentation vers le moteur: Monophasée ou triphasée (sauf MonoDrive).
Un raccord enT est recommandé pour le montage du réservoir, du transducteur de pression,
du manomètre et de la soupape de décompression. Si vous n’utilisez pas de raccord enT, le
transducteur ou le capteur de pression doit être à moins de 1,8m (6pi) du réservoir pressurisé
pour réduire les fluctuations de pression. Il ne doit pas y avoir de coude entre le réservoir et le
transducteur ou le capteur de pression.
Risque de blessure ou de dégâts matériels.
• Dans certains cas, la pression dans les pompes peut être très élevée. Installez toujours
une soupape de décompression capable de décharger le débit total de la pompe
à 6,9bars (100psi).
• Installez la soupape de décompression près du réservoir à pression et l'acheminer vers
un drain capable de débit complet du système
