INSTALLATION ET CONFIGURATION
Configuration du variateur
27

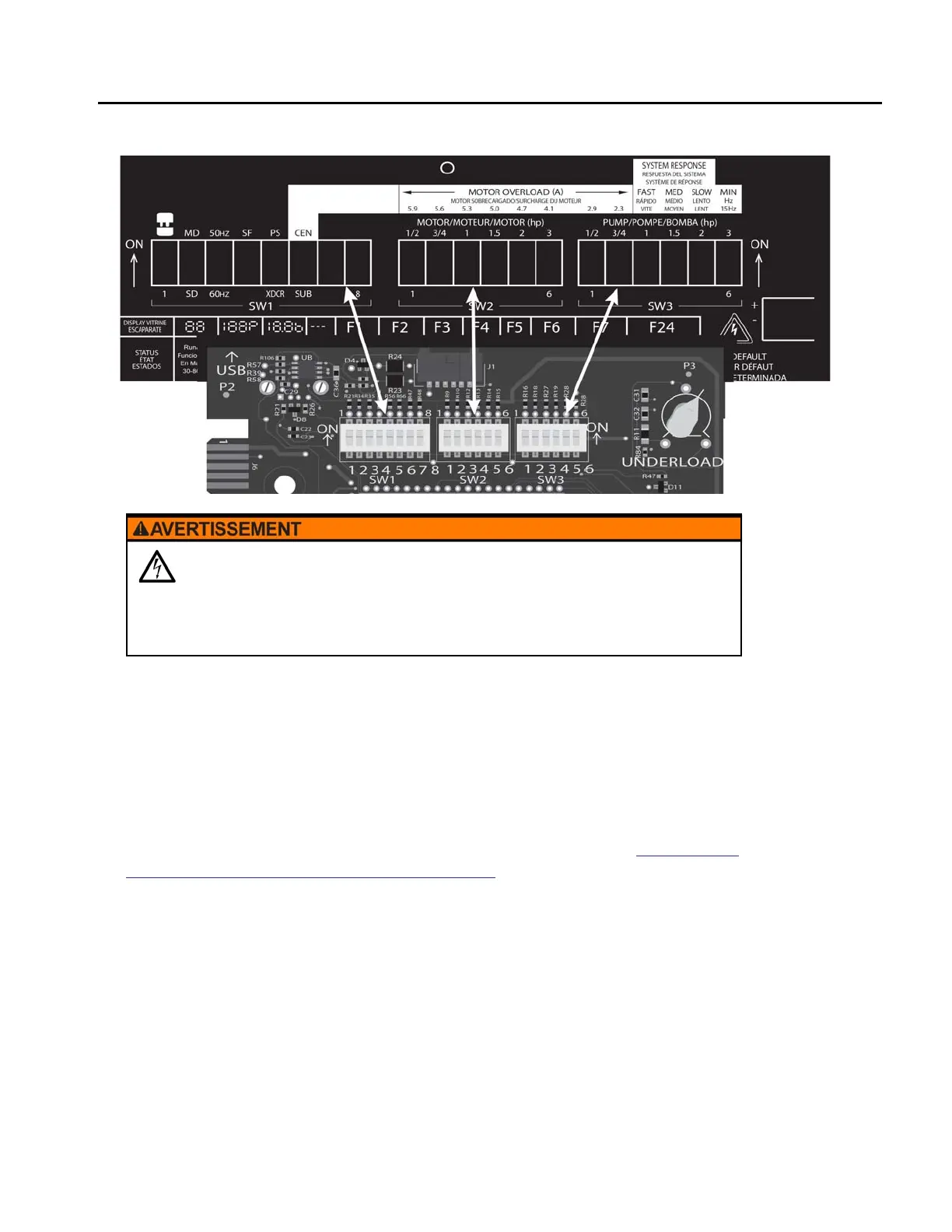

Configuration du variateur
Configuration de base (DIPSW1 – Position1)
Pour une configuration de base, DIPSW1 Position1 (commutateur FEConnect) doit être en
position OFF (basse) pour que les réglages des commutateurs DIP, du potentiomètre de point
de consigne de pression et du potentiomètre de sous-charge soient reconnus.
Le variateur peut également être programmé par voie électronique à l’aide de l’application
mobile FEConnect. Pour cette option, DIPSW1 Position1 doit être en position ON (haute).
Ce
paramètre désactive le contrôle par commutateursDIP et boutons sélectionné; et la
programmation par FEConnect contourne tous les réglages manuels. Consultez
«Configuration
du variateur à l’aide de l’application FEConnect» page 38 pour de plus amples informations.
Le système doit être redémarré pour que les réglages des commutateursDIP prennent effet.
Sélection des phases du moteur (DIPSW1 – Position2)
Lorsque vous utilisez un modèle SubDrive Connect avec un moteur triphasé, assurez-vous que
DIPSW1 Position 2 est en position OFF (basse) (identifiée sur la légende par la mention «SD»).
Les modèles SubDrive Connect utilisés avec une pompe en surface ne peuvent faire
fonctionner que des moteurs 230 VCA triphasés. Assurez-vous que DIPSW1 Position 2 est en
positionOFF(basse) (identifiée sur la légende par la mention«SD»).
Tout contact avec une tension dangereuse peut entraîner des
blessures graves ou la mort.
• N’essayez pas de modifier les réglages des commutateursDIP tant que l’alimentation
n’a pas été coupée depuis au moins 5minutes pour permettre à la tension interne de se
décharger.
