INSTALLATION ET CONFIGURATION
Installation physique
18
• Utilisez un filtrage approprié pour l’entrée et la sortie d’air lorsque le système est installé
dans des zones sujettes aux intrusions par des insectes ou de petits animaux. Consultez
«Accessoires» page 58 pour des informations sur la commande.
• Les filtres doivent être nettoyés régulièrement pour conserver une bonne aération.

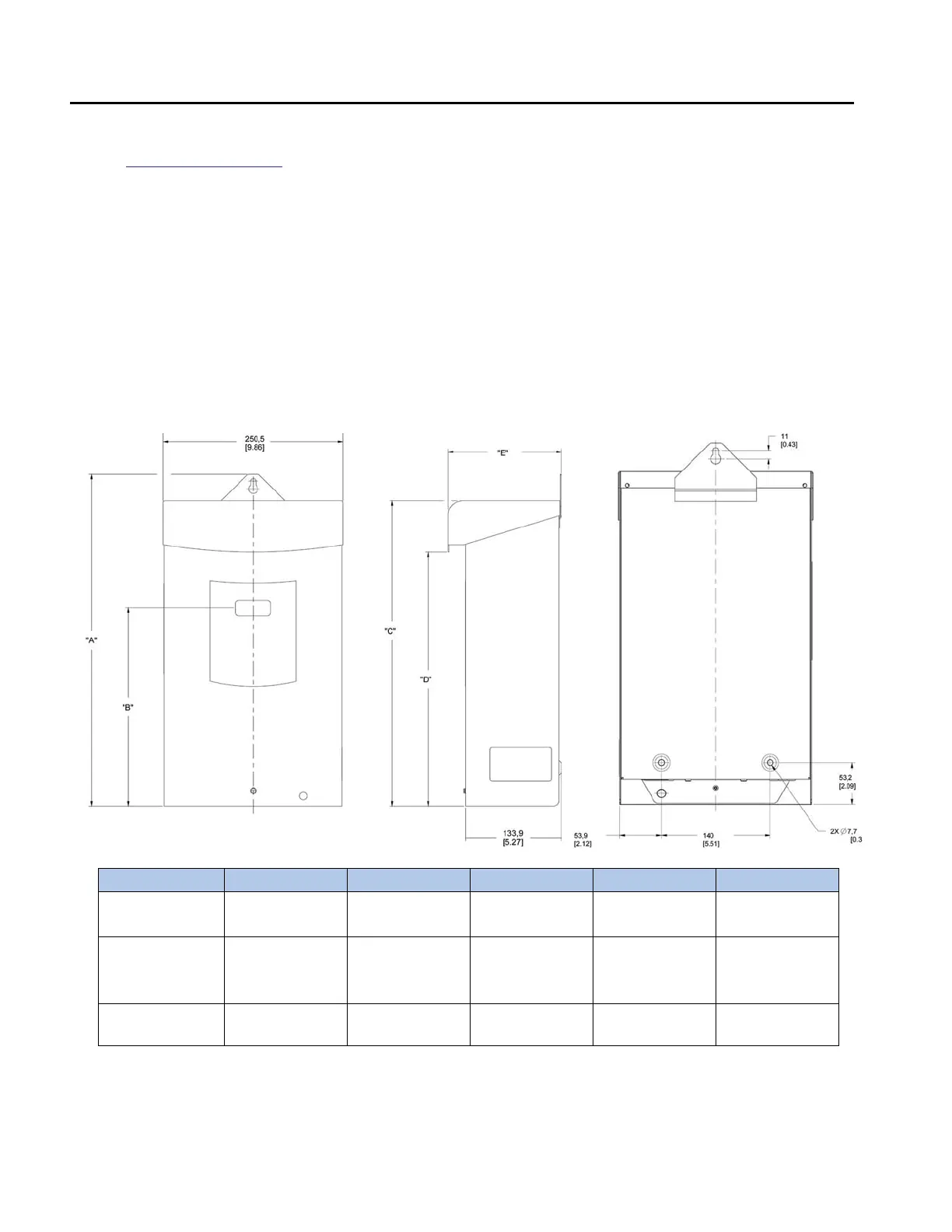

Montage du variateur
Le SubDrive/MonoDrive doit être monté sur une surface ou une plaque de fixation dont la taille ne
doit pas être inférieure aux dimensions extérieures du régulateur afin de conserver la classification
NEMA3R. Le régulateur doit être monté à au moins 45,7cm (18po) au-dessus du
sol.
Le variateur se monte à l’aide de la languette de suspension au sommet du boîtier, ainsi que de
deux(2)orifices de montage supplémentaires à l’arrière. Les trois(3)emplacements des
orifices de vissage doivent être utilisés pour vous assurer que le variateur est monté de façon
sécuritaire.
IMPORTANT: Ne percez pas de trous dans le variateur.
Modèle «A» «B» «C» «D» «E»
SubDrive15,
MonoDrive
464,2mm
(18,28po)
355,2mm
(13,98po)
454,7mm
(17,90po)
427,4mm
(16,83po)
157,4mm
(6,19po)
SubDrive20,
SubDrive30,
MonoDriveXT
539,4mm
(21,24po)
430,4mm
(16,94po)
529,9mm
(20,86po)
502,6mm
(19,79po)
157,4mm
(6,19po)
SubDrive50
539,4mm
(21,24po)
430,4mm
(16,94po)
529,9
mm
(20,86po)
416,2
mm
(16,39po)
168,4
mm
(6,63po)
