INSTALLATION ET CONFIGURATION
Installation électrique
23
Connexions des câbles haute tension
Mise à la terre

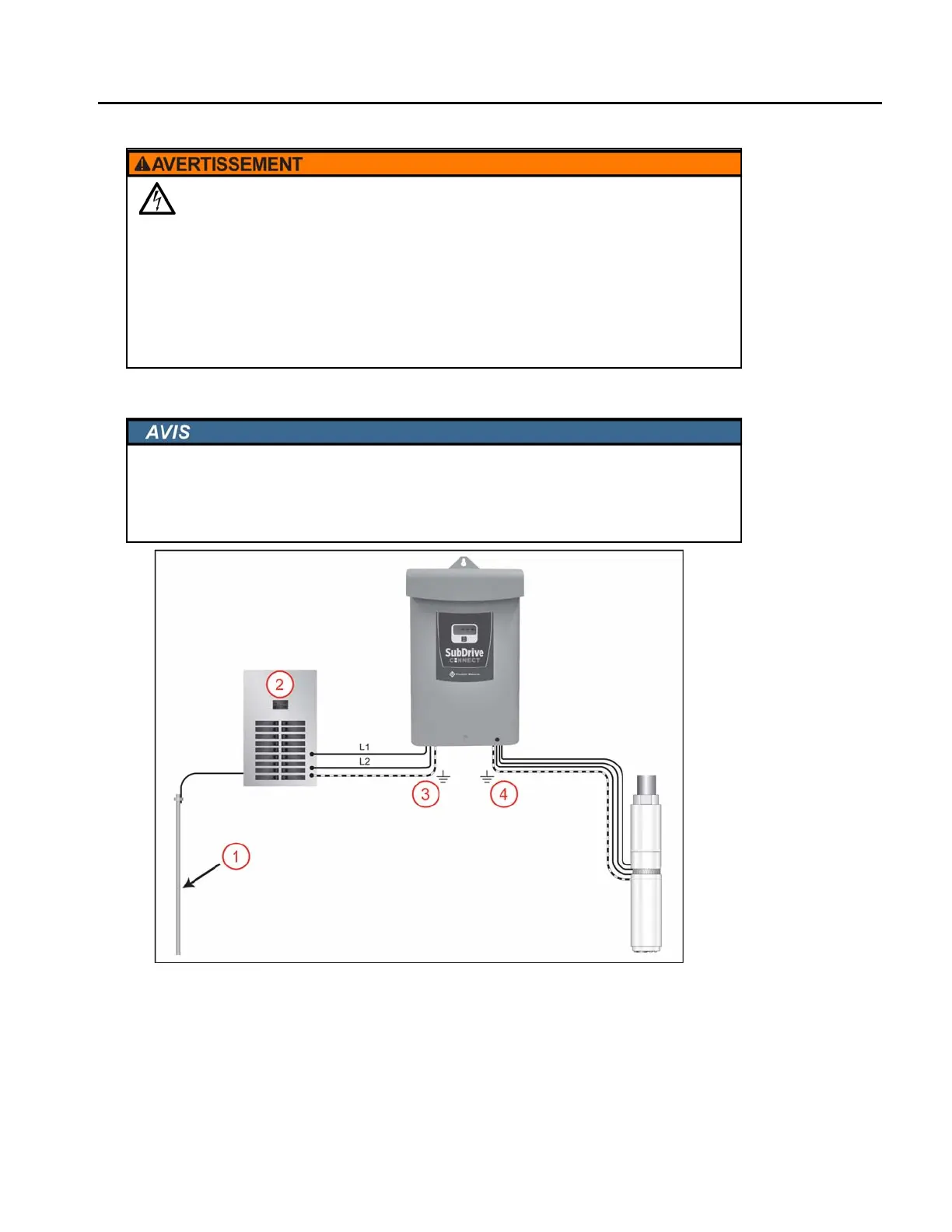

Suivez ces consignes de mise à la terre pour garantir sécurité et performance.
1. Assurez-vous qu’un piquet de terre est correctement installé et connecté au panneau
d’alimentation.
2. Panneau d’alimentation.
3. Un fil de mise à la terre de l’alimentation d’entrée doit relier le panneau d’alimentation au
variateur.
4. Un fil de mise à la terre de sortie dédié doit relier le variateur au moteur. Les fils du moteur
et de mise à la terre doivent être mis en faisceau ensemble.
Tout contact avec une tension dangereuse peut entraîner des
blessures graves ou la mort.
• Débranchez et consignez l’alimentation avant d’installer ou d’entretenir l’équipement.
• Connectez le moteur, le SubDrive/MonoDrive, la plomberie métallique, et toutes les
autres parties métalliques près du moteur ou du câble à la borne de terre de
l’alimentation avec un fil dont la taille ne doit pas être inférieure à celle des fils du câble
du moteur.
• Installez et câblez conformément à tous les codes de construction électrique locaux et
nationaux en vigueur.
Un risque de bris, ou de dysfonctionnement du variateur peut survenir.
• Assurez-vous que le système est correctement mis à la terre dans son ensemble et
jusqu’au panneau d’alimentation. Une mauvaise mise à la terre peut entraîner la perte
de la protection contre la surtension et du filtrage des interférences.
