INSTALACIÓN Y CONFIGURACIÓN
Instalación eléctrica
19
Instalación eléctrica
Directrices para el cableado
Siga las recomendaciones en esta sección para garantizar el mejor desempeño del SubDrive/
MonoDrive y
para evitar interferencias con otros dispositivos.
Tendido de cables

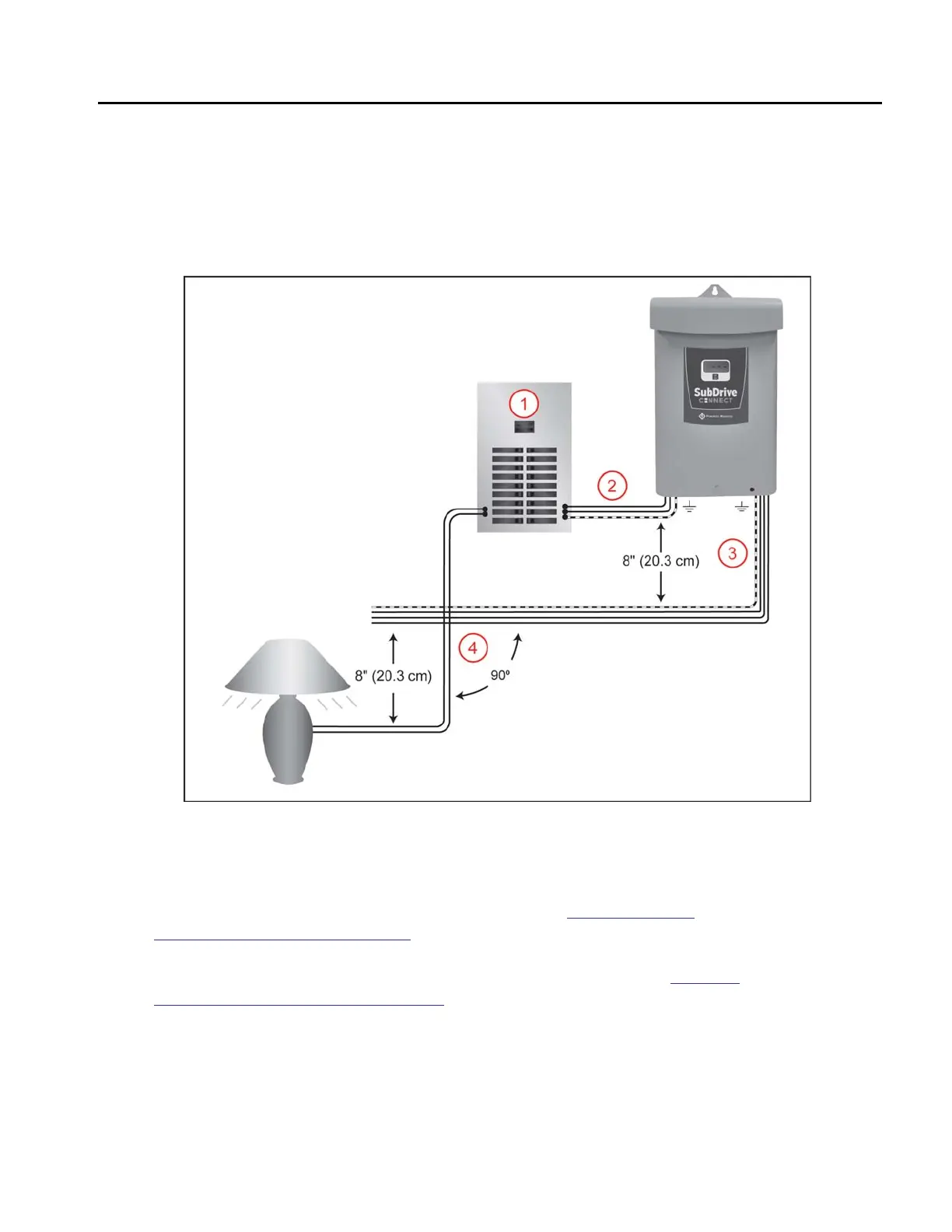

Use el diagrama anterior como guía para el tendido de cables para el VFD.
1. Monte el variador lo más cercano posible al panel de acometida. Conecte los cables
directamente a
la acometida. No los conecte a un subpanel.
2. Utilice un circuito derivado dedicado para el variador. Consulte “Fusible/Disyuntor
y tamaño de los cables” en la página 21.
3. Tienda los cables del motor fuera del edificio lo antes posible. Separe el cableado de la
potencia de entrada y
el cableado del motor al menos 8 in (20.3 cm). Consulte “Longitud
máxima del cable del motor” en la página 21.
4. Entrecruce otros circuitos derivados y cableados de las instalaciones con un ángulo de 90.
Si fuera necesario tender los cables en paralelo, sepárelos al menos 8 in (20.3 cm).
Todos los cables de control (sensores, interruptores, transductores, etc.) deben colocarse en un
conducto separado y
tendido en forma independiente, no paralelos, a los cables de alto
voltaje. Además, los cables blindados se deben conectar a
tierra correctamente.
