2. SORTIE POUR CARTE TYPE ‘B’
(SORTIE DOUBLE AFNOR/IRIG-B NFS87500)
Cette carte a sa sortie sur une simple prise 4 points. Le code AFNOR est disponible en

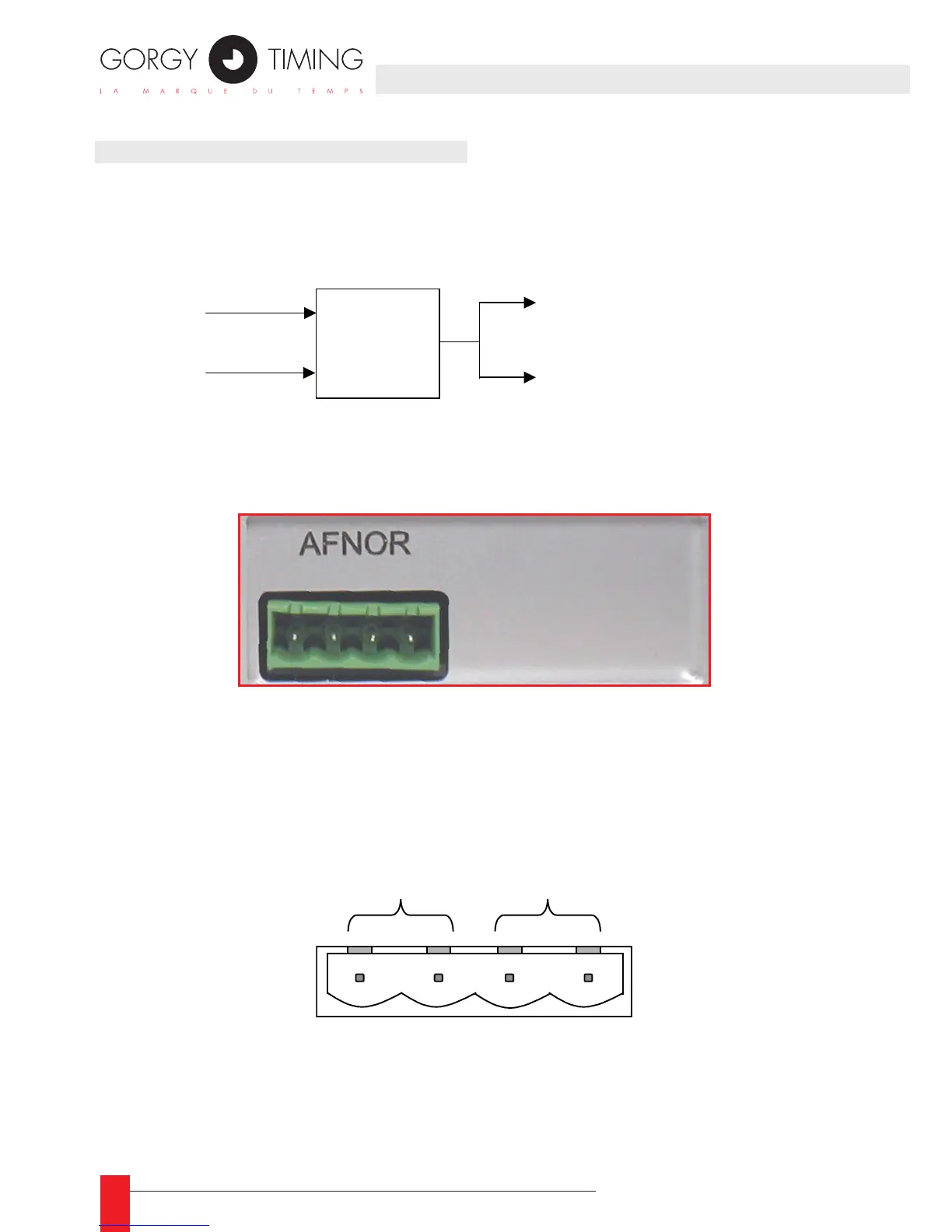

double sur cette sortie. Voici une vue schématique de la carte de sortie AFNOR/IRIG-B:
Le connecteur de sortie est localisé sur la face arrière du rack comme ci-dessous:
Voici les pattes du connecteur (le même signal est généré sur les sorties ½ et ¾):
TOP
Code horaire
Modulateur
d’amplitude
AFNOR/IRIG-B sortie 1
AFNOR/IRIG-B sortie 2
Sortie 2
Sortie 1
1 2 3 4
6
ANNEXE A – CONNEXIONS
