Deutsch (DE)
136
8.7.56 Überwachungsfunktionen (4.4)

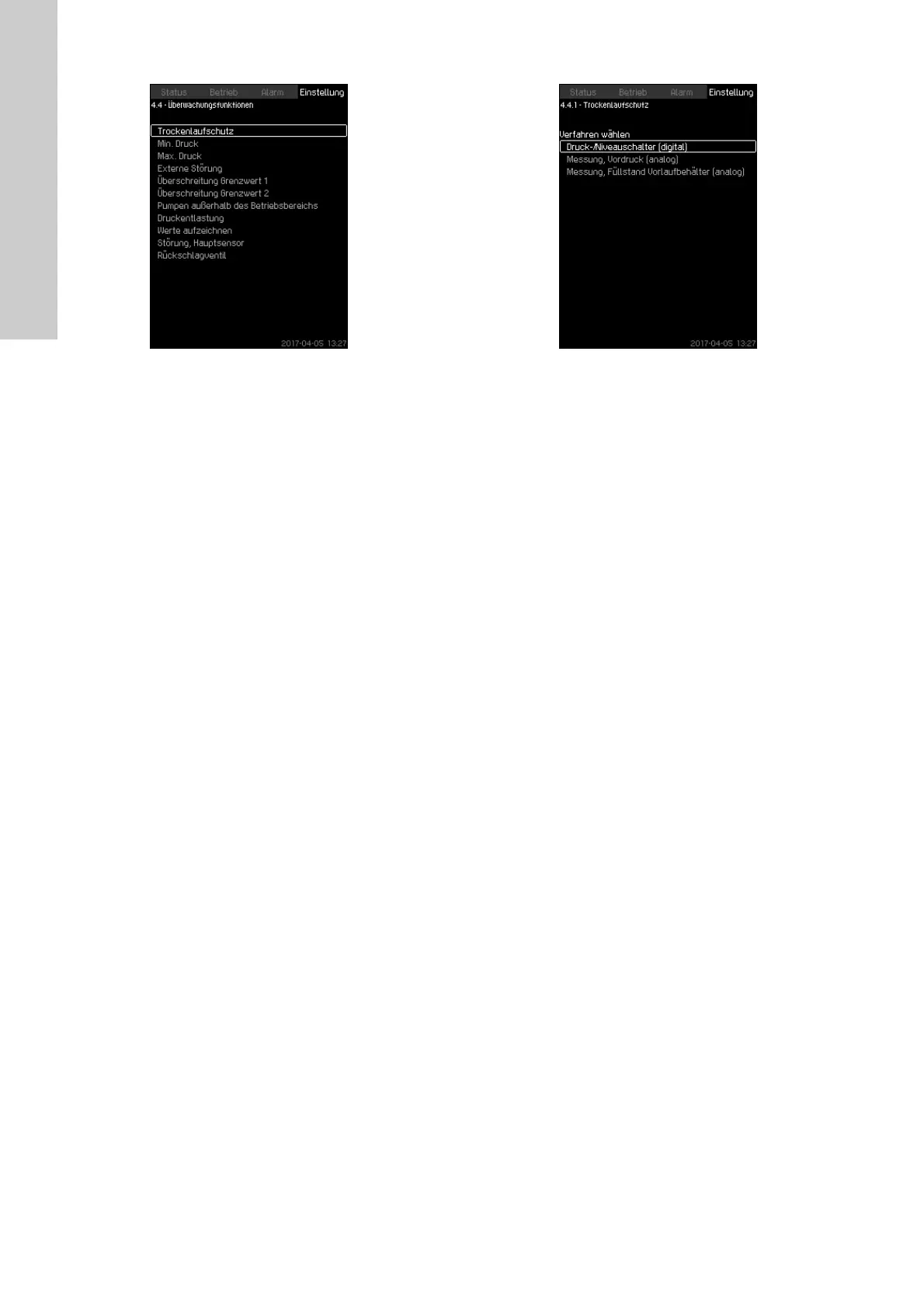

Abb. 107Überwachungsfunktionen
Beschreibung
Die Anlage verfügt über eine Reihe von Funktionen, die den
Betrieb der Anlage kontinuierlich überwachen.
Die Überwachungsfunktionen sollen vor allem sicherstellen, dass
die Pumpen und die Anlage durch auftretende Störungen nicht
beschädigt werden.
Einstellbereich
• 8.7.57 Trockenlaufschutz (4.4.1)
• 8.7.61 Min. Druck (4.4.2)
• 8.7.62 Max. Druck (4.4.3)
• 8.7.63 Externe Störung (4.4.4)
• 8.7.64 Überschreitung Grenzwert 1 (4.4.5 - 4.4.6)
• 8.7.65 Pumpen außerhalb des Betriebsbereichs (4.4.7)
• 8.7.66 Druckentlastung (4.4.8)
• 8.7.67 Werte aufzeichnen (4.4.9)
• 8.7.68 Störung, Hauptsensor (4.4.10).
Einstellungen über das Bedienfeld
• Einstellung > Überwachungsfunktionen.
8.7.57 Trockenlaufschutz (4.4.1)
Abb. 108Trockenlaufschutz
Beschreibung
Der Trockenlaufschutz gehört zu den wichtigsten Überwachungs-
funktionen, da die Lager und die Wellendichtung beschädigt wer-
den können, wenn die Pumpen trocken laufen. Daher wird empfo-
heln, dass Sie stets den Trockenlaufschutz verwenden.
Diese Funktion basiert auf der Überwachung des Zulaufdrucks
oder, falls vorhanden, des Füllstands in einem Behälter auf der
Zulaufseite.
Es können Niveauschalter, Druckschalter oder analoge Sensoren
verwendet werden, die bei einem festgelegten Füllstand einen
Wassermangel melden.
Es gibt drei gängige Verfahren, um einen Wassermangel recht-
zeitig zu erkennen:
• Das Anbringen eines Druckschalters am Sammelrohr auf der
Zulaufseite oder eines Schwimmerschalters/Elektrodenrelais
im Versorgungsbehälter. Siehe Abschnitt 8.7.58 Druck-/
Niveauschalter (digital) (4.4.1.1).
• Messen des Zulaufdrucks im Sammelrohr auf der Zulaufseite
über einen analogen Druckgeber. Siehe Abschnitt
8.7.59 Messung, Vordruck (analog) (4.4.1.2).
• Messen des Füllstands im Versorgungsbehälter über einen
analogen Niveaugeber. Siehe Abschnitt 8.7.60 Messung, Füll-
stand Vorlaufbehälter (analog) (4.4.1.3).
Einstellungen über das Bedienfeld
• Einstellung > Überwachungsfunktionen > Trockenlaufschutz >
Verfahren wählen.
