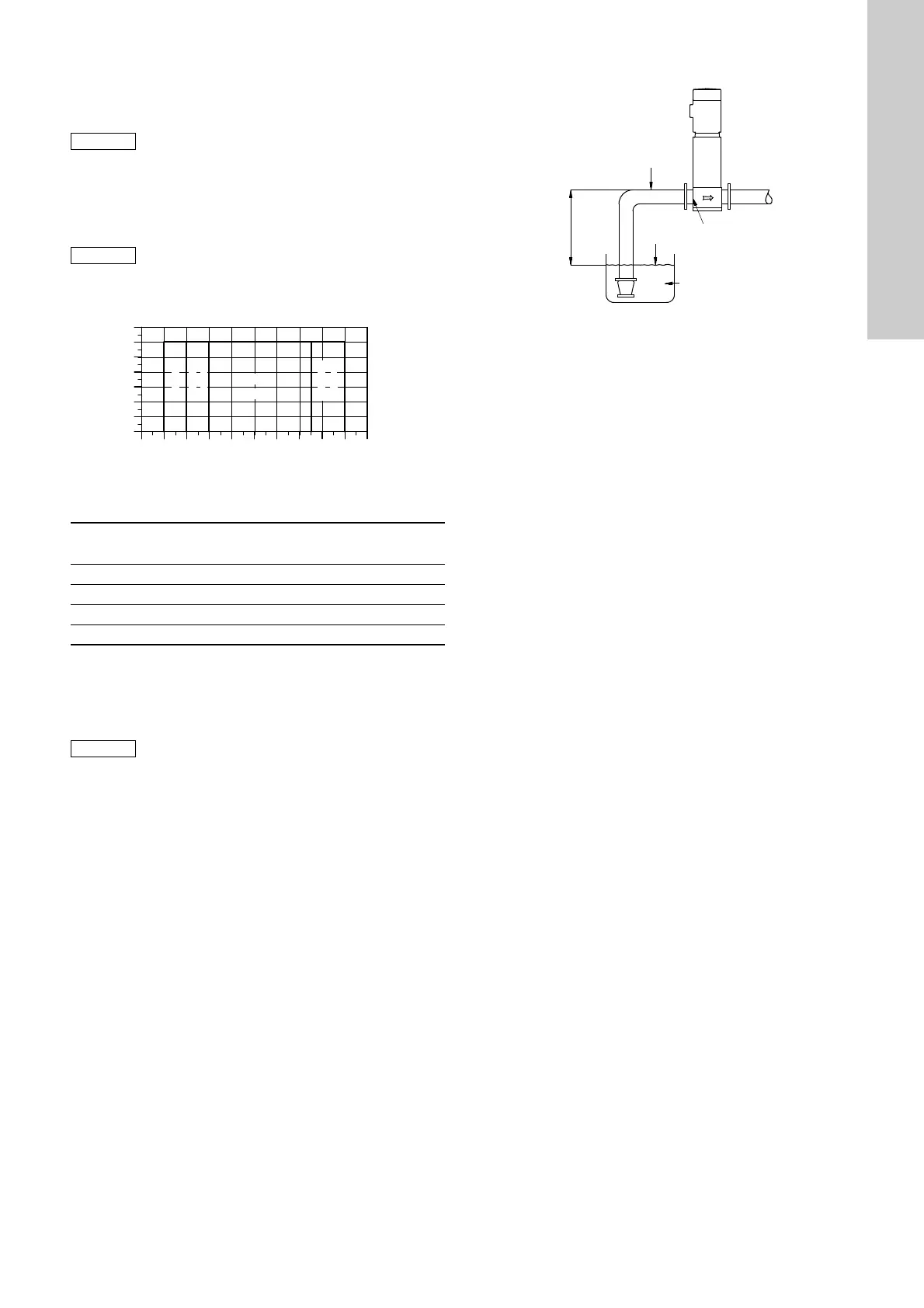

Français (FR)
103
5.2 Température du liquide
Le tableau page 333 indique la relation entre la plage de tempé-
rature du liquide et la pression de service maximum admissible.
5.3 Pression de service maximum admissible et
température du liquide pour la garniture
mécanique
CR, CRI, CRN 1s à 20 et CR, CRN 32 à 150
Fig. 3 Pression de service maximum admissible et
température du liquide
Vous pouvez nettoyer les pompes CRI et CRN en place avec une
garniture mécanique de type H avec pièces en caoutchouc,
HxxE, et avec des liquides jusqu'à 150 °C pendant 15 minutes
maximum.
Les pompes CR, CRI et CRN ne conviennent pas au pompage à
long terme de liquides dont la température est supérieure à 120
°C.
5.4 Pression d’entrée mini
Fig. 4 Schéma type d'un système ouvert avec pompe CR
Calculez la hauteur d'aspiration "H" maximum en mCE comme
suit :
H=p
b
x 10,2 - NPSH - H
f
- H
v
- H
s
p
b
= Pression barométrique en bars.
La pression barométrique peut être réglée sur 1 bar.
Dans les systèmes fermés, p
b
indique la pression de
service en bars.
NPSH = NPSH en mCE (Hauteur d'aspiration nette positive).
Déterminer la valeur NPSH des courbes page 331 au
débit maximal de la pompe.
H
f
= Perte de charge dans la tuyauterie d'aspiration en
mCE, au débit le plus élevé que peut fournir la pompe.
H
v
= Pression vapeur en mCE, voir figure E sur la page 336.
t
m
= température du liquide.
H
s
= Marge de sécurité = min. 0,5 mCE.
Si la "H" calculée est positive, la pompe peut fonctionner à une
hauteur d'aspiration maxi de "H" mCE.
Si la valeur "H" calculée est négative, une pression d'aspiration
d'au minimum "H" mCE est nécessaire. La pression doit être
égale à la valeur "H" calculée pendant le fonctionnement.
Exemple
p
b
= 1 bar.
Type de pompe : CR 15, 50 Hz.
Débit : 15 m
3
/h.
NPSH (sur la page 331) : 1,1 mCE.
H
f
= 3,0 mCE.
Température du liquide : +60 °C.
H
v
(voir fig. E, page 336) : 2,1 mCE.
H = p
b
x 10,2 - NPSH - H
f
- H
v
- H
s
[mCE].
H = 1 x 10,2 - 1,1 - 3,0 - 2,1 - 0,5 = 3,5 mCE.
Cela signifie que la pompe peut fonctionner à une hauteur d'aspi-
ration maximum de 3,5 mCE.
Pression calculée en bar : 3,5 x 0,0981 = 0,343 bar.
Pression calculée en kPa : 3,5 x 9,81 = 34,3 kPa.
5.5 Pression d’entrée mini
Le tableau page 334 indique la pression d'entrée maximum
admissible. Cependant, la pression d'aspiration réelle + la pres-
sion maximum de la pompe (à un débit nul) doivent toujours être
inférieures aux valeurs indiquées à la fig. A, page 333.
Les pompes sont testées à des pressions 1,5 fois supérieures
aux valeurs indiquées à la fig. B, page 334.
La pression de service maximum admissible et la
plage de températures du liquide concerne unique-
ment la pompe.
Le schéma ci-dessous concerne l'eau pure et l'eau
qui contient des agents anti-gel.
TM03 8853 4907
Garniture méca-
nique standard
Moteur
[kW]
Plage de température
maximum [°C]
HQQE 0,37 - 45 -40 - 120 °C
HBQE 55-75 0-120 °C
HQQV 0,37 - 45 -20 - 90 °C
HBQV 55-75 0-90 °C
Le pompage de liquides à une température supé-
rieure à 120 °C peut engendrer du bruit et réduire la
durée de vie de la pompe.
-60 -40 -20 0 20 40 60 80 100 120 140
0
5
10
15
20
25
30
35
p [bar]
HQQE/V
HBQE/V
H
Q
Q
E
H
Q
Q
E
H
B
Q
E
H
Q
Q
V
H
Q
Q
E
t [°C]
TM02 0118 3800
