6.2 Amortissage des vibrations
Si vous utilisez des amortisseurs de vibrations, installez-les sous
la fondation. Les pompes avec moteur inférieur ou égal à 30 kW
peuvent être équipées d'amortisseurs de vibrations comme indi-
qué à la figure 11.
Pour les pompes avec moteur supérieur ou égal à 37 kW, utilisez
une plaque Sylomer
®
comme indiqué sur la figure 12.

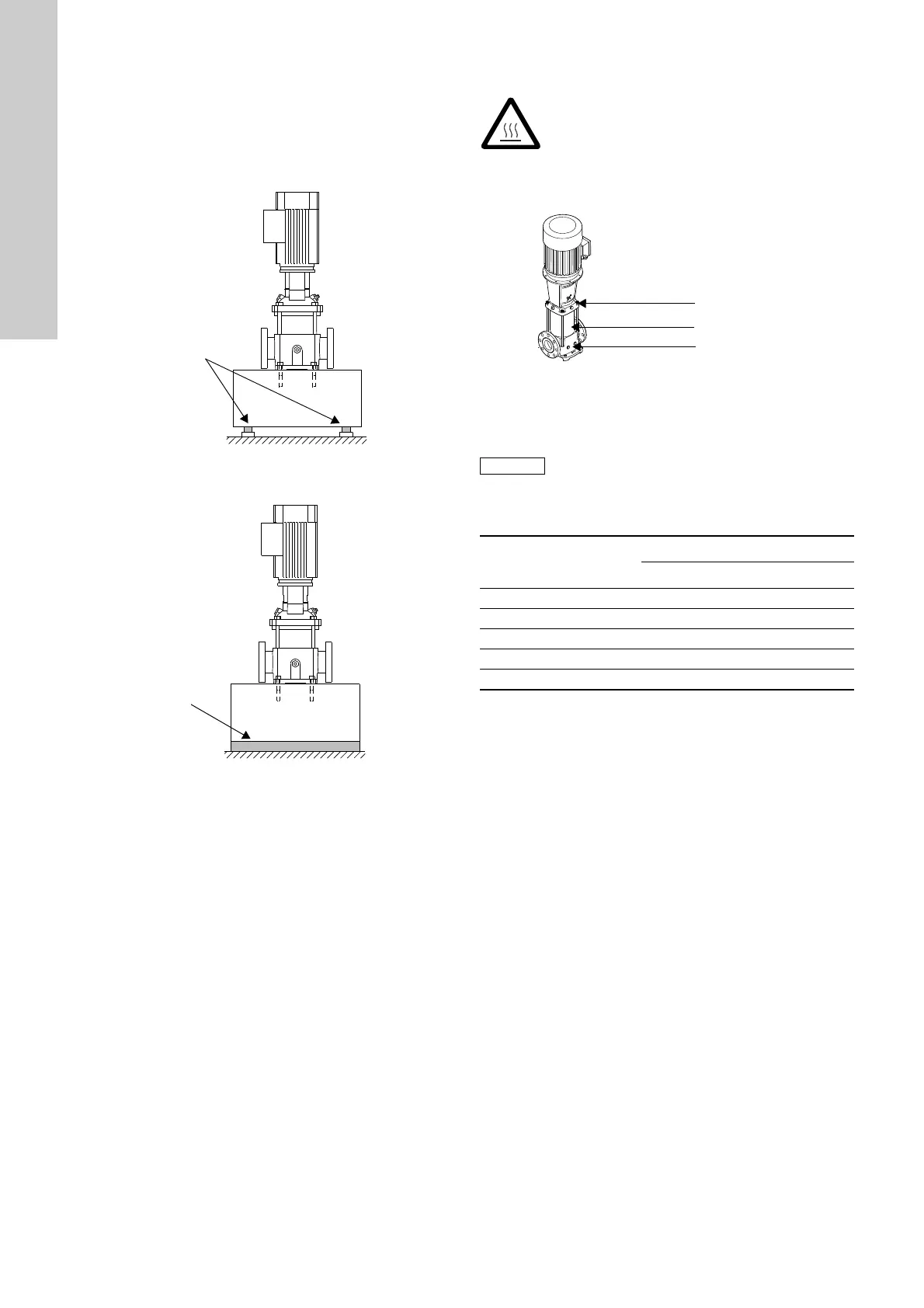

Fig. 11 Pompe sur amortisseurs de vibrations
Fig. 12 Pompe sur la plaque Sylomer
®
6.3 Installation en extérieur
En cas d'installation en extérieur, nous vous recommandons
d'équiper le moteur d'une housse de protection imperméable.
Nous vous recommandons également d'ouvrir l'un des orifices de
purge dans la bride du moteur.
6.4 Surfaces brûlantes ou froides
La figure 13 montre les pièces de la pompe qui deviennent aussi
chaudes ou froides que le liquide pompé.
Fig. 13 Surfaces chaudes ou froides sur une pompe CR, CRI,
CRN
6.5 Couples
Le tableau indique les couples de serrage recommandés pour les
boulons dans le châssis et les brides.
La qualité des boulons doit être au minimum de 8,8.
TM04 1691 1008TM04 1692 1008
Amortisseurs de
vibrations
Avertissement
En cas de pompage de liquides chauds ou froids,
s'assurer que personne ne puisse accidentellement
entrer en contact avec les surfaces chaudes ou
froides.
TM04 0361 0608
Pour minimiser les risques de dégâts matériels,
assurez-vous de serrer les boulons conformément
aux recommandations.
CR, CRI, CRN
Châssis
[Nm]
Bride [Nm]
DIN, JIS, ANSI Ovale
1s-5 40 M10 - 50-60
10-20 50 M12 60 60-70
32-150 70 M16 100 70-80
M20 150 -
M24 200 -
Tête de pompe
Chemise de pompe
Châssis
