6.6 Forces de bridage et couples
Si toutes les charges n'atteignent pas la valeur maximum indi-
quée dans les tableaux ci-dessous, l'une de ces valeurs peut
dépasser la limite normale. Contactez Grundfos pour plus d'infor-
mations.

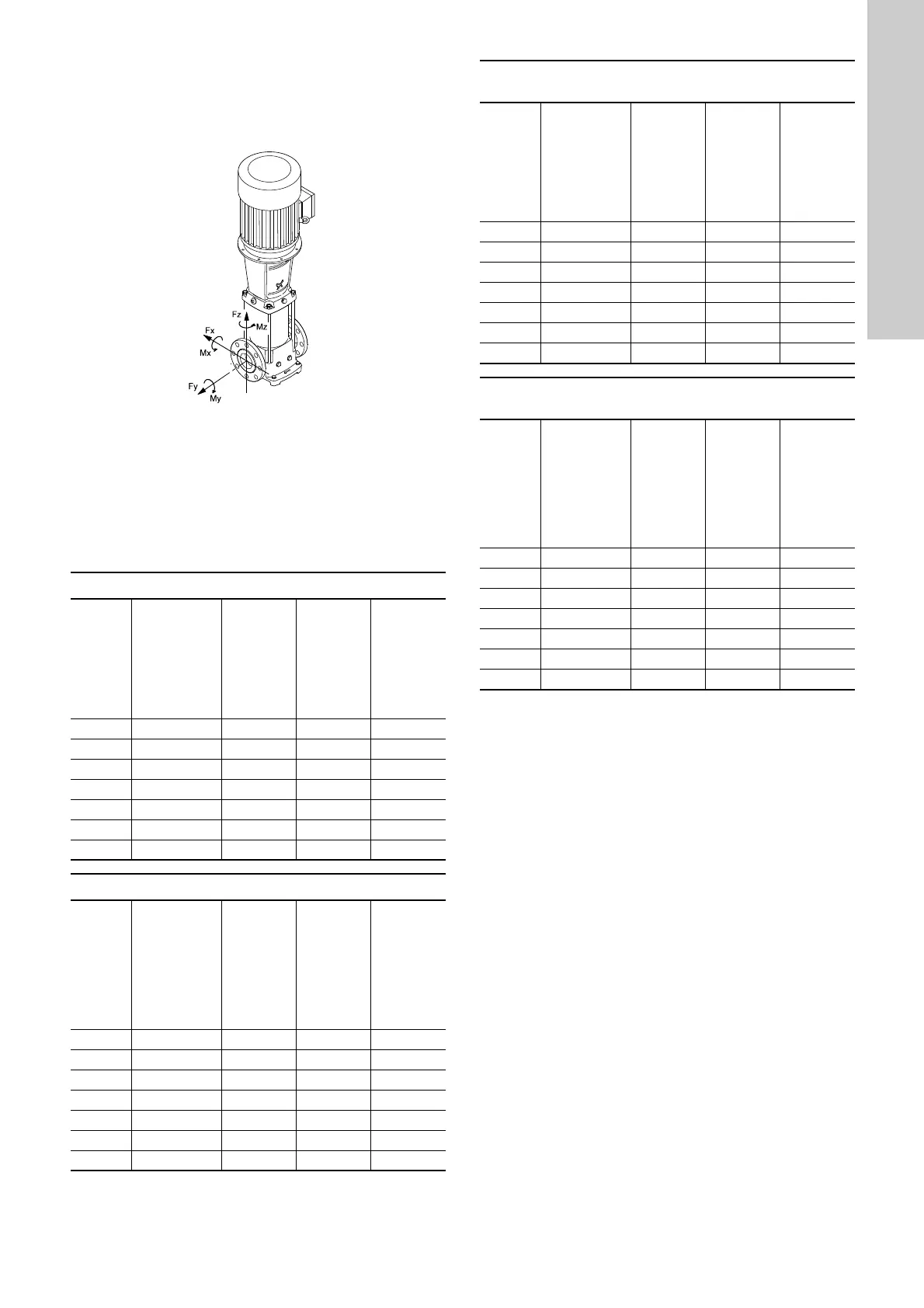

Fig. 14 Forces de bridage et couples
Forces
Les tableaux suivants représentent les valeurs à appliquer selon
la qualité du matériel.
TM04 0346 2013
Direction Y : Entrée / sortie
Direction Z : Direction de la colonne de chambre
Direction X : 90 ° de l'entrée / la sortie
Limites de force pour un corps de pompe en fonte CR
Bride, DN [mm] CR Force, direction Y [N] Force, direction Z [N] Force, direction X [N]
25/32 1s-5 338 394 319
40 10 413 469 375
50 15 et 20 563 581 506
65 32 694 788 638
80 45 938 769 844
100 64 et 90 1256 1013 1125
125/150 120 et 150 1256 1013 1125
Limites de force sur un corps de pompe CR en fonte
Bride, DN [mm] CR Couple, direction Y [Nm] Couple, direction Z [Nm] Couple, direction X [Nm]
25/32 1s-5 300 175 125
40 10 400 275 200
50 15 et 20 450 325 250
65 32 500 350 300
80 45 325 400 550
100 64 et 90 375 475 625
125/150 120 et 150 375 475 625
Limites de force pour un corps de pompes CRI, CRN en
acier inoxydable
Bride, DN [mm] CRI, CRN Force, direction Y [N] Force, direction Z [N] Force, direction X [N]
25/32 1s-5 675 788 638
40 10 825 938 750
50 15 et 20 1125 1163 1013
65 32 1388 1575 1275
80 45 1875 1538 1688
100 64 et 90 2513 2025 2250
125/150 120 et 150 2513 2025 2250
Limites de couple sur un corps de pompe CRI, CRN en acier
inoxydable
Bride, DN [mm] CRI, CRN Couple, direction Y [Nm] Couple, direction Z [Nm] Couple, direction X [Nm]
25/32 1s-5 600 350 250
40 10 800 550 400
50 15 et 20 900 650 500
65 32 1000 700 600
80 45 650 800 1100
100 64 et 90 750 950 1250
125/150 120 et 150 750 950 1250
