Español (ES)
81
6.1 Cimentación
Grundfos recomienda instalar la bomba sobre un cimiento de hor-
migón, lo suficientemente pesado como para proporcionar un
apoyo permanente y rígido a la bomba completa. El cimiento
debe poder absorber cualquier vibración, tensión normal o
impacto. La superficie del cimiento de hormigón debe encon-
trarse totalmente nivelada y ser uniforme.
Sitúe la bomba en el cimiento y fíjela. La bancada debe estar
apoyada en toda su área.
Las siguientes instrucciones son válidas para la instalación de la
bomba en posición vertical u horizontal.
Sitúe la bomba en el cimiento y fíjela. Consulte la fig. 6.

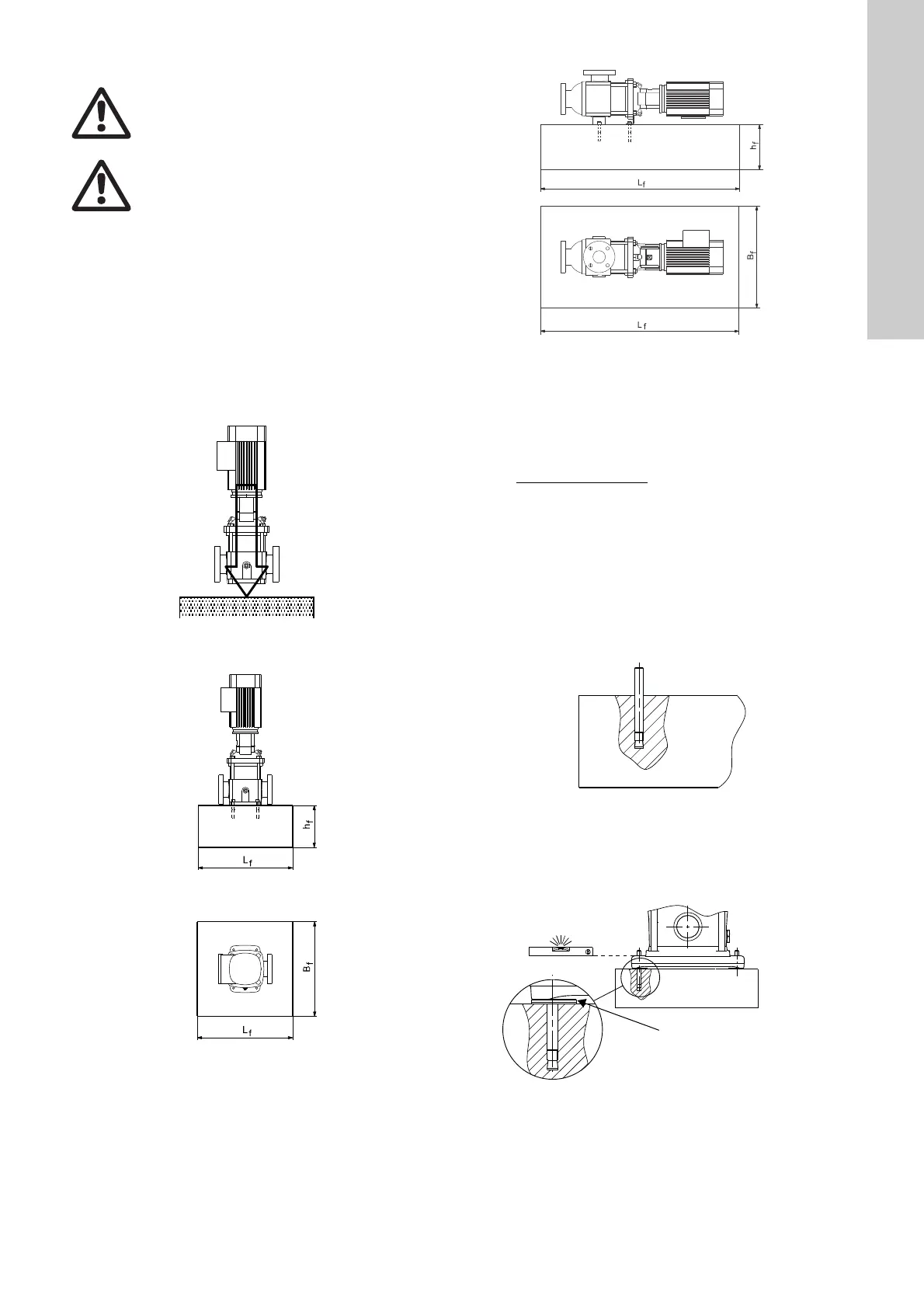

Fig. 6 Instalación correcta
Fig. 7 Cimiento, instalación en posición vertical
La longitud y anchura recomendadas se muestran en la fig. 7.
Tenga en cuenta que, para bombas con motor de potencia infe-
rior o igual a 30 kW, la longitud y la anchura del cimiento deben
ser 200 mm superiores a las de la bancada.
Para bombas con motor de potencia superior o igual a 37 kW, la
longitud y la anchura deben ser siempre de 1,5 x 1,5 (L
f
x B
f
)
metros.
Fig. 8 Cimiento, instalación en posición horizontal
La longitud y la anchura del cimiento deben ser siempre 200 mm
superiores a las de la bomba. Consulte la fig. 8.
La masa del cimiento debe ser equivalente, al menos, a 1,5
veces la masa total de la bomba. La altura mínima del cimiento
(h
f
) se puede calcular empleando la siguiente fórmula:
La densidad del hormigón () se suele asumir equivalente a 2200
kg/m
3
.
En instalaciones en las que el nivel de ruido sea un parámetro
particularmente importante, se recomienda usar un cimiento con
una masa equivalente a un máximo de 5 veces la masa de la
bomba.
El cimiento debe contar con pernos para fijar la bancada. Con-
sulte la fig. 9.
Fig. 9 Perno en el cimiento
Una vez fijados los pernos, podrá procederse a colocar la bomba
en el cimiento. Si es necesario, la bancada se puede alinear
usando calzos para que quede completamente horizontal. Con-
sulte la fig. 10.
Fig. 10 Nivelado con calzos
Aviso
Debe garantizarse la máxima seguridad al montar la
bomba para evitar lesiones personales.
Aviso
La cimentación o instalación deben llevarse a cabo
según las siguientes instrucciones.
TM04 0342 0608TM04 0343 0608
TM05 9579 4113
h
f
=
m
bomba
× 1,5
L
f
× B
f
×
hormigón
TM03 4589 2206TM04 0362 0608
