Français (FR)
108
7. Connexion électrique
La connexion électrique doit être réalisée par un électricien
agréé, conformément aux réglementations locales.
La tension de service et la fréquence sont indiquées sur la plaque
signalétique du moteur. Assurez-vous que le moteur convient à
l'alimentation électrique sur laquelle il est utilisé et que la
connexion des bornes est effectuée correctement. Vous trouve-
rez un schéma de câblage à l'intérieur de la boîte à bornes.
7.1 Presse-étoupe / connexion vissée
Tous les moteurs sont fournis sans presse-étoupes vissés. Le
tableau ci-dessous indique les nombres et les tailles des orifices
d'entrées de câble de la boîte à bornes (norme : EN 50262).
7.2 Connexion triphasée
1)
Moteurs 60 Hz, 0,37 - 1,1 kW : 220-277/380-440 V.

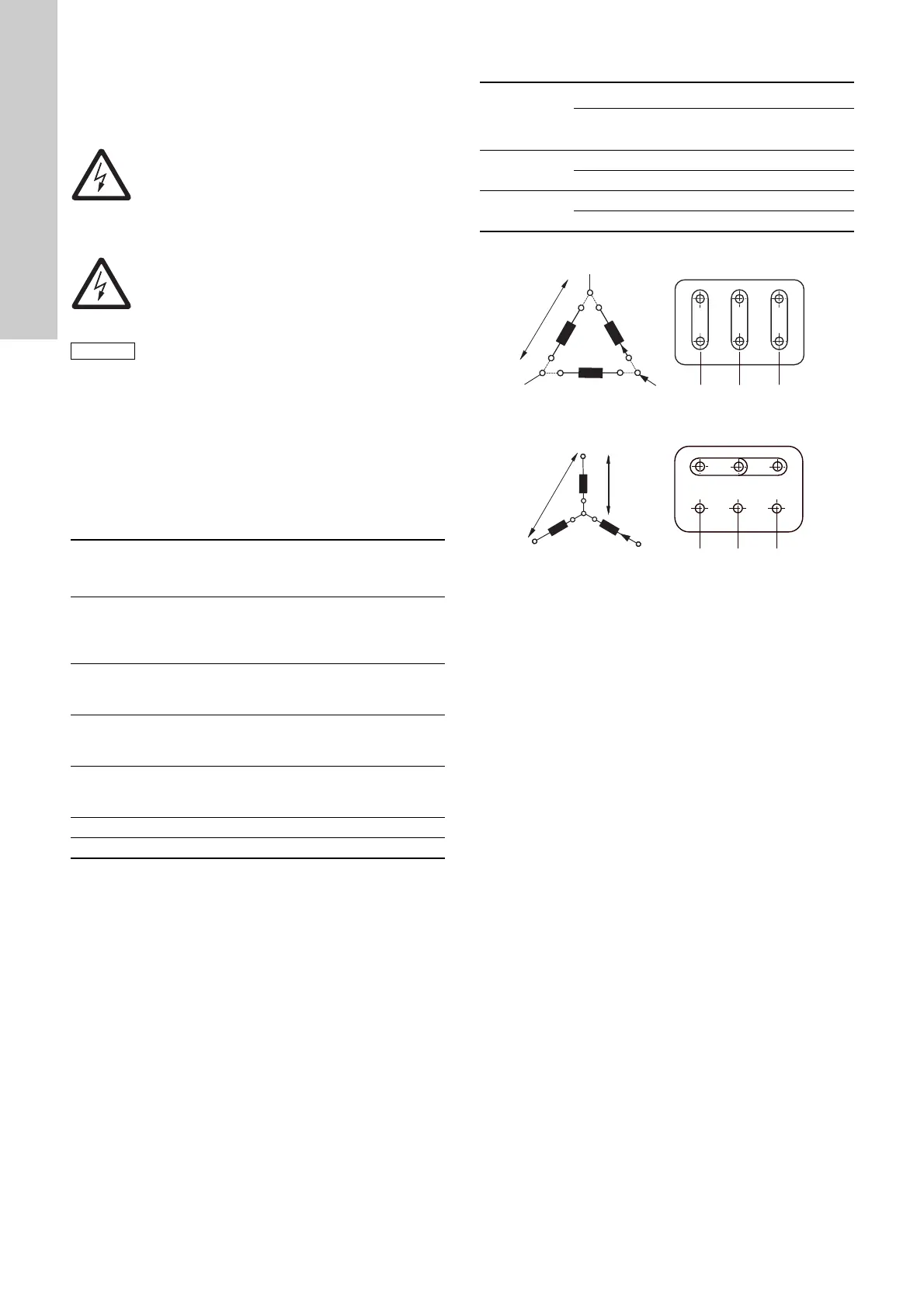

Fig. 15 Connexion en triangle
Fig. 16 Connexion en étoile
Si le moteur est fourni avec des capteurs PTC ou des contacts
PTO, la connexion doit être conforme au schéma de connexion
situé dans la boîte à bornes.
Reliez les moteurs triphasés à un disjoncteur.
Avertissement
Reliez la pompe CR à un interrupteur principal
externe installé près de la pompe et à un disjoncteur
ou à un convertisseur de fréquence CUE. Assurez-
vous que vous pouvez verrouiller l'interrupteur princi-
pal en position Arrêt (isolé). Type et conditions spéci-
fiées dans les normes EN 60204-1, 5.3.2.
Avertissement
Avant de retirer le couvercle de la boîte à bornes et
de retirer ou de démonter la pompe, assurez-vous
que l'alimentation électrique a été coupée et qu'elle
ne risque pas d'être réenclenchée accidentellement.
Précautions
Décidez s'il est nécessaire d'installer un interrupteur
d'arrêt d'urgence.
Moteur
[kW]
Nombre et taille
des presse-
étoupes
Description
0,25 - 0,55 2 x M20 x 1,5
Les orifices ont des file-
tages prémoulés et sont fer-
més par des presse-
étoupes d'éjection.
0,75 - 3,0 2 x M20
Les orifices sont fermés par
des presse-étoupes d'éjec-
tion.
4,0 - 7,5 4 x M25
Les orifices sont fermés par
des presse-étoupes d'éjec-
tion.
11-22
2 x M20
4 x M40
Les orifices sont fermés par
des presse-étoupes d'éjec-
tion.
30-45 2 x M50 x 1,5 Bouchon obturateur
55-75 2 x M63 x 1,5 Bouchon obturateur
Alimentation Secteur [V]
Connexion en
triangle
Connexion en
étoile
50 Hz
220-240 / 380-415
380-415 / 660-690
60 Hz
220-277 / 380-480
1)
380-480 / 660-690
TM02 6656 1305TM02 6655 1305
W2
U2
V2
U1
U1
V1
V1
W1
U2
V2
W1
W2
L
3
L
2
L
1
