6.6 Flanschkräfte und -momente
Erreichen nicht alle Lastzustände den in den nachfolgenden
Tabellen aufgeführten Maximalwert, darf einer der Werte den
regulären Grenzwert überschreiten. Für weitere Informationen
wenden Sie sich bitte an Grundfos.

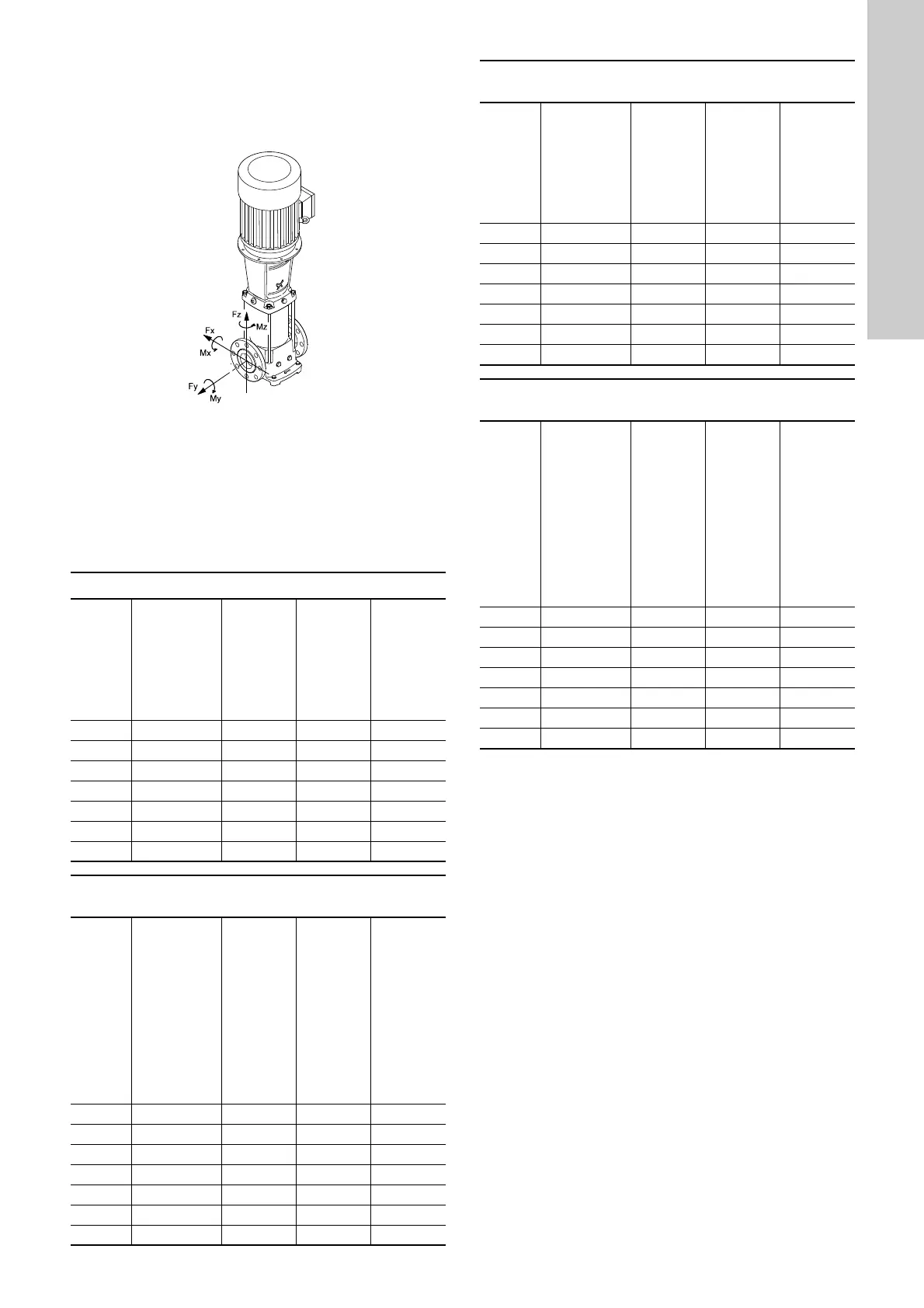

Abb. 14 Flanschkräfte und -momente
Kräfte
Die folgenden Tabellen enthalten Werte, die in Abhängigkeit von
der Werkstoffqualität gelten.
TM04 0346 2013
Y-Richtung: Einlass/Auslass
Z-Richtung: Richtung Kammereinheit
X-Richtung: 90 ° vom Einlass/Auslass
Grenzwerte der Kräfte für gusseiserne CR-Pumpengehäuse
Flansch, DN
[mm]
CR
Kraft, Y-Richtung:
[N]
Kraft, Z-Richtung:
[N]
Kraft, X-Richtung:
[N]
25/32 1s-5 338 394 319
40 10 413 469 375
50 15 und 20 563 581 506
65 32 694 788 638
80 45 938 769 844
100 64 und 90 1256 1013 1125
125/150 120 und 150 1256 1013 1125
Grenzwerte der Anzugsmomente für gusseiserne CR-
Pumpengehäuse
Flansch, DN
[mm]
CR
Anzugsmoment, Y-Richtung:
[Nm]
Anzugsmoment, Z-Richtung:
[Nm]
Anzugsmoment, X-Richtung:
[Nm]
25/32 1s-5 300 175 125
40 10 400 275 200
50 15 und 20 450 325 250
65 32 500 350 300
80 45 325 400 550
100 64 und 90 375 475 625
125/150 120 und 150 375 475 625
Grenzwerte der Kräfte für CRI- und CRN-Pumpengehäuse
aus rostfreiem Stahl
Flansch, DN
[mm]
CRI, CRN
Kraft, Y-Richtung:
[N]
Kraft, Z-Richtung:
[N]
Kraft, X-Richtung:
[N]
25/32 1s-5 675 788 638
40 10 825 938 750
50 15 und 20 1125 1163 1013
65 32 1388 1575 1275
80 45 1875 1538 1688
100 64 und 90 2513 2025 2250
125/150 120 und 150 2513 2025 2250
Grenzwerte der Anzugsmomente für CRI- und CRN-
Pumpengehäuse aus rostfreiem Stahl
Flansch, DN
[mm]
CRI, CRN
Anzugsmoment, Y-Richtung:
[Nm]
Anzugsmoment, Z-Richtung:
[Nm]
Anzugsmoment, X-Richtung:
[Nm]
25/32 1s-5 600 350 250
40 10 800 550 400
50 15 und 20 900 650 500
65 32 1000 700 600
80 45 650 800 1100
100 64 und 90 750 950 1250
125/150 120 und 150 750 950 1250
