6.6 Fuerzas y pares de torsión de las bridas
Si no todas las cargas alcanzan el valor máximo fijado en las
tablas siguientes, uno de estos valores puede exceder el límite
normal. Póngase en contacto con Grundfos si desea obtener más
información.

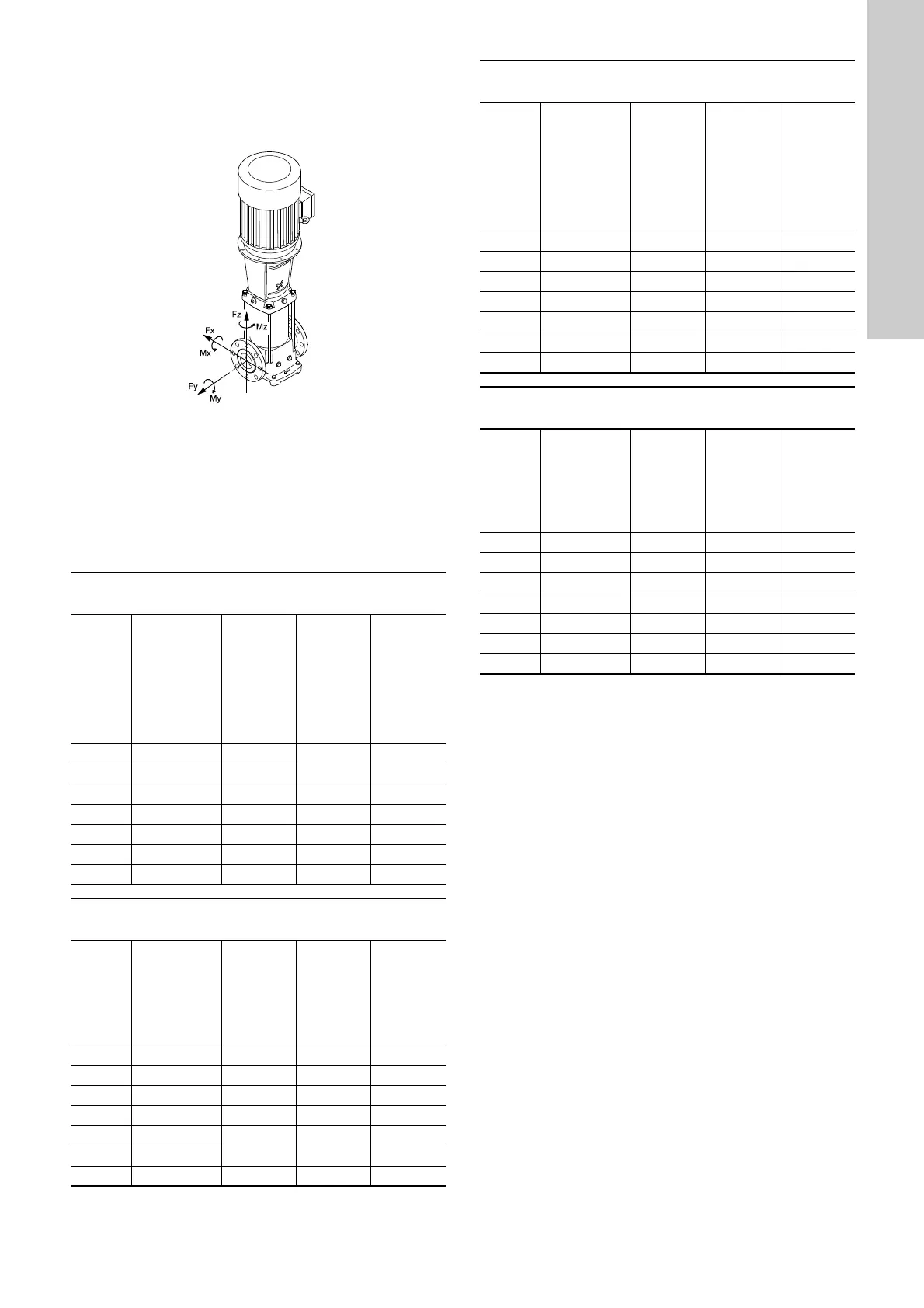

Fig. 14 Fuerzas y pares de torsión de las bridas
Fuerzas
Las siguientes tablas contienen valores válidos según la calidad
del material.
TM04 0346 2013
Dirección Y: Entrada/salida
Dirección Z: Dirección del paquete hidráulico
Dirección X: 90 ° desde la entrada/salida
Límites de fuerza para bombas CR con carcasa de
fundición
Brida, DN
[mm]
CR
Fuerza, dirección Y
[N]
Fuerza, dirección Z
[N]
Fuerza, dirección X
[N]
25/32 1s-5 338 394 319
40 10 413 469 375
50 15 y 20 563 581 506
65 32 694 788 638
80 45 938 769 844
100 64 y 90 1256 1013 1125
125/150 120 y 150 1256 1013 1125
Límites de par de torsión para bombas CR con carcasa de
fundición
Brida, DN
[mm]
CR
Par de torsión,
dirección Y
[N·m]
Par de torsión,
dirección Z
[N·m]
Par de torsión,
dirección X
[N·m]
25/32 1s-5 300 175 125
40 10 400 275 200
50 15 y 20 450 325 250
65 32 500 350 300
80 45 325 400 550
100 64 y 90 375 475 625
125/150 120 y 150 375 475 625
Límites de fuerza para bombas CRI y CRN con carcasa de
acero inoxidable
Brida, DN
[mm]
CRI, CRN
Fuerza, dirección Y
[N]
Fuerza, dirección Z
[N]
Fuerza, dirección X
[N]
25/32 1s-5 675 788 638
40 10 825 938 750
50 15 y 20 1125 1163 1013
65 32 1388 1575 1275
80 45 1875 1538 1688
100 64 y 90 2513 2025 2250
125/150 120 y 150 2513 2025 2250
Límites de par de torsión para bombas CRI y CRN con
carcasa de acero inoxidable
Brida, DN
[mm]
CRI, CRN
Par de torsión,
dirección Y
[N·m]
Par de torsión,
dirección Z
[N·m]
Par de torsión,
dirección X
[N·m]
25/32 1s-5 600 350 250
40 10 800 550 400
50 15 y 20 900 650 500
65 32 1000 700 600
80 45 650 800 1100
100 64 y 90 750 950 1250
125/150 120 y 150 750 950 1250
