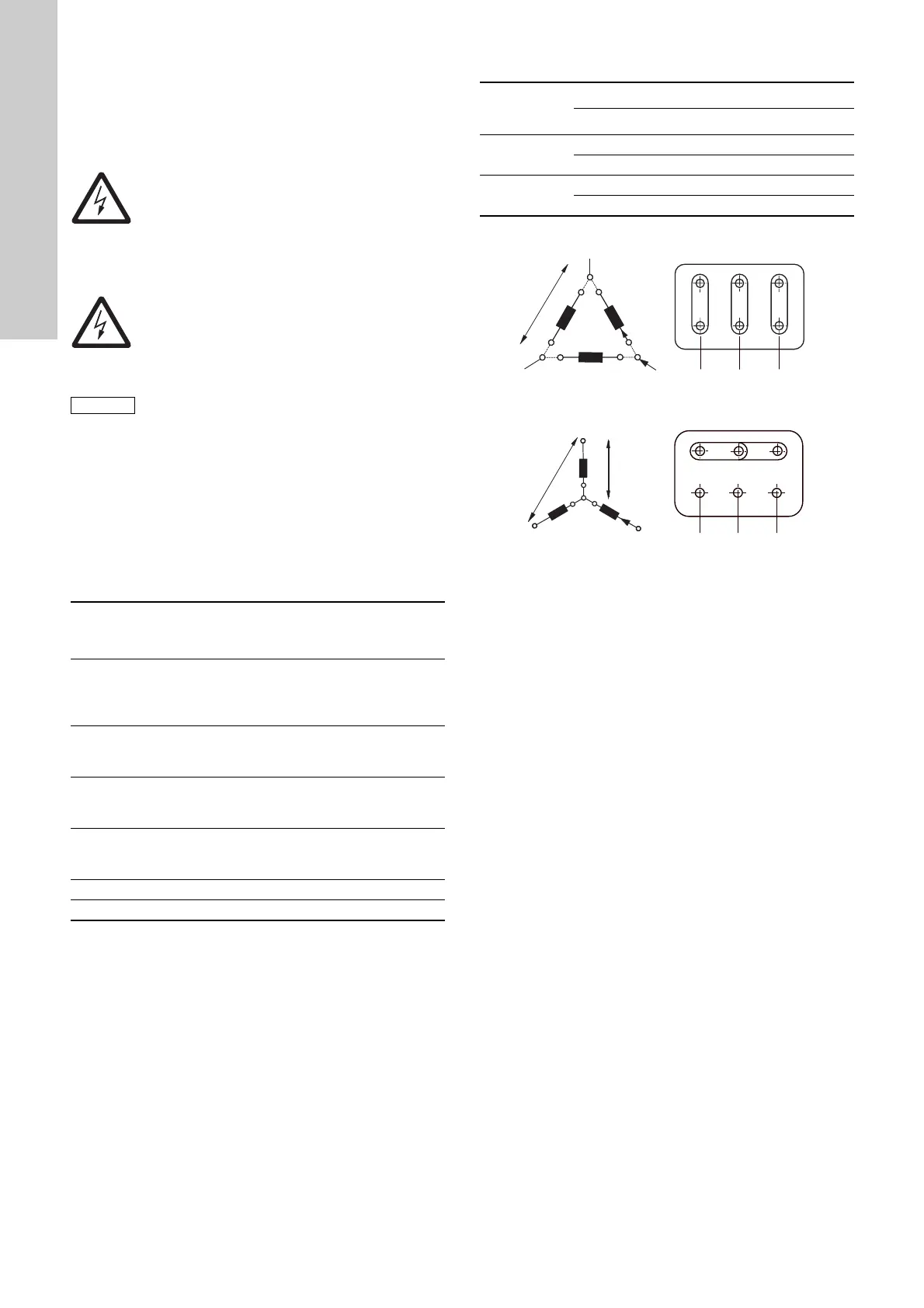

Page #48 background imageLoading...
Page #48 background image
Deutsch (DE)
48
7. Elektrischer Anschluss
Der elektrische Anschluss darf nur von einem Elektroinstallateur
in Übereinstimmung mit den örtlich geltenden Vorschriften vorge-
nommen werden.
Die Betriebsspannung und Frequenz sind auf dem Typenschild
des Motors angegeben. Achten Sie darauf, dass der Motor für die
vorhandene Stromversorgung geeignet ist und dass der
Motorklemmanschluss korrekt ist. Ein Schaltplan befindet sich im
Klemmenkasten.
7.1 Kabeleinführung/Kabelschraubanschluss
Alle Motoren werden ohne Kabelverschraubung geliefert. In der
nachfolgenden Tabelle sind die Anzahl und Größe der Kabelein-
führungen im Klemmenkasten (gemäß EN 50262) aufgeführt.
7.2 Dreiphasiger Anschluss
1)
60-Hz-Motoren, 0,37 bis 1,1 kW: 220-277/380-440 V.
Abb. 15 Dreieckschaltung
Abb. 16 Sternschaltung
Falls der Motor mit PTC-Sensoren oder PTO-Kontakten ausge-
stattet ist, muss der elektrische Anschluss in Übereinstimmung
mit dem im Klemmenkasten befindlichen Schaltplan vorgenom-
men werden.
Drehstrommotoren müssen an einen Motorschutzschalter ange-
schlossen werden.
Warnung
Schließen Sie die CR-Pumpe an einen externen
Netzschalter an, der sich in der Nähe der Pumpe
befinden muss, sowie an einen Motorschutzschalter
oder einen CUE-Frequenzumrichter. Der Netzschal-
ter muss in der AUS-Stellung verriegelbar sein (iso-
liert). Der Typ des Netzschalters und seine Funktion
müssen der EN 60204-1, Punkt 5.3.2 entsprechen.
Warnung
Vor dem Entfernen der Klemmenkastenabdeckung
und vor dem Entfernen/Demontieren der Pumpe
muss die Stromversorgung zur Pumpe abgeschaltet
und gegen unbeabsichtigtes Wiedereinschalten gesi-
chert werden.
Achtung
Es liegt in der Verantwortung des Betreibers/Anla-
genbauers, zu entscheiden, ob ein NOT-AUS-Schal-
ter installiert werden muss.
Motor
[kW]
Anzahl und Größe
der Kabeleinfüh-
rungen
Beschreibung
0,25 - 0,55 2 x M20 x 1,5
Die Bohrungen haben vor-
gefertigte Gewinde und sind
mit ausbrechbaren Kabe-
leinführungen verschlossen.
0,75 - 3,0 2 x M20
Die Bohrungen sind mit
ausbrechbaren Kabelein-
führungen verschlossen.
4,0 - 7,5 4 x M25
Die Bohrungen sind mit
ausbrechbaren Kabelein-
führungen verschlossen.
11-22
2 x M20
4 x M40
Die Bohrungen sind mit
ausbrechbaren Kabelein-
führungen verschlossen.
30-45 2 x M50 x 1,5 Blindstopfen
55-75 2 x M63 x 1,5 Blindstopfen
Netzversorgung [V]
Dreieckschaltung Sternschaltung
50 Hz
220-240 / 380-415
380-415 / 660-690
60 Hz
220-277 / 380-480
1)
380-480 / 660-690
TM02 6656 1305TM02 6655 1305
W2
U2
V2
U1
U1
V1
V1
W1
U2
V2
W1
W2
L
3
L
2
L
1
