Eesti (EE)
72

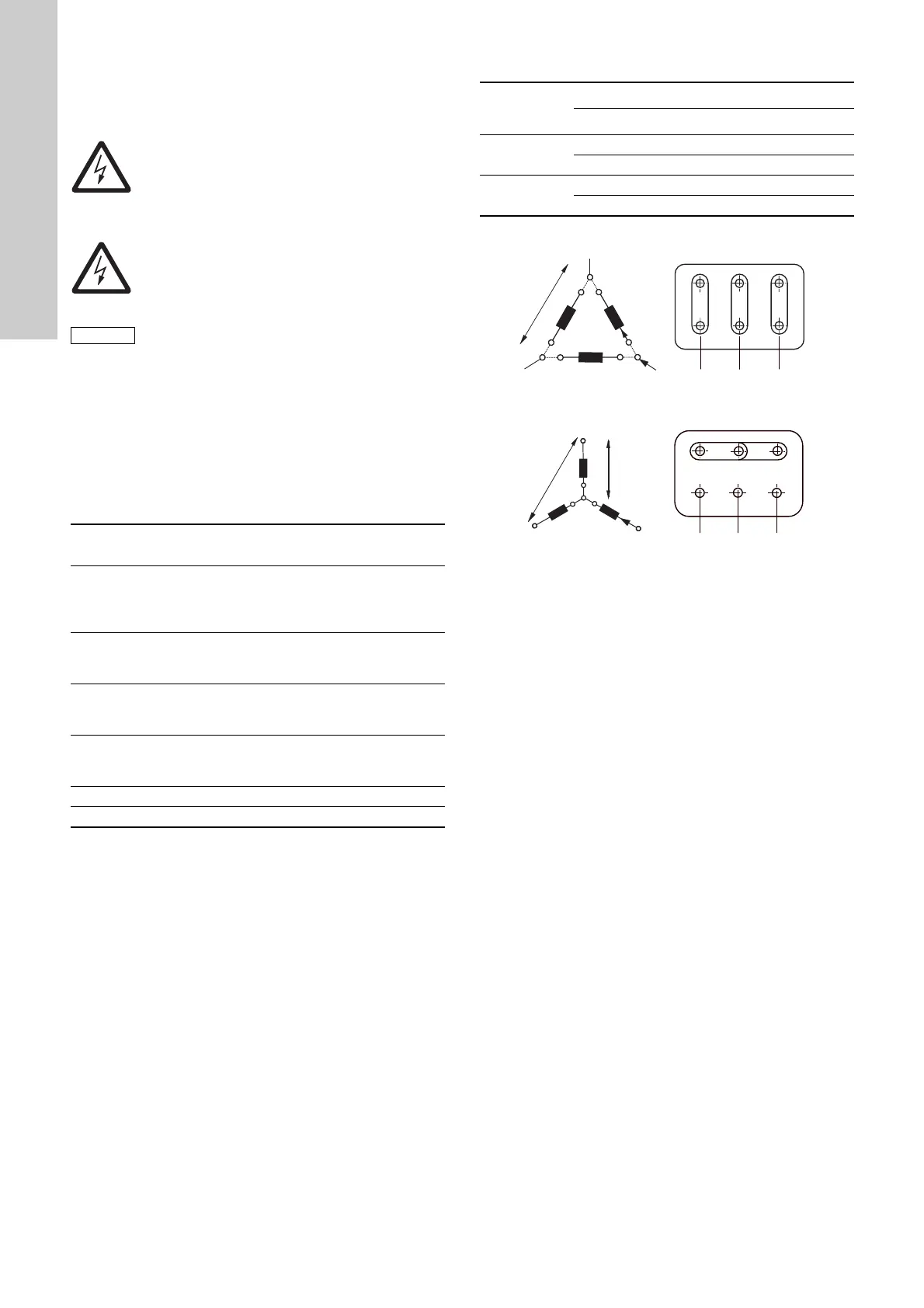

7. Elektriühendus
Elektriühendusi tohib teha üksnes volitatud elektrik vastavalt
kohalikele eeskirjadele.
Toitepinge ja vooluvõrgu sagedus on märgitud mootori
andmesildile. Veenduge, et mootor sobitub
elektritarnesüsteemiga, millega seda kasutama hakatakse ja
mootoriklemmid on õigesti ühendatud. Elektriskeemi leiate
klemmikarbist.
7.1 Kaablisisend/kruviühendus
Kõik mootorid tarnitakse ilma kruvitavate kaablisisenditeta.
Allpool olevas tabelis on näidatud klemmikarbi kaablisisendi
avade arvud ja suurused (standard EN 50262).
7.2 Kolmefaasilise ühendus
1)
60 Hz mootorid, 0,37 - 1,1 kW: 220-277/380-440 V.
Joonis 15 Deltaühendus
Joonis 16 Tähtühendus
Kui mootoril on PTC andurid või PTO kontaktid, peab ühendus
vastama elektriskeemile klemmikarbis.
Ühendage kolmefaasilised mootorid mootorikaitselülitiga.
Hoiatus
Ühendage CR pump välise toitelülitiga ja
mootorikaitsega või CUE sagedusmuunduriga.
Veenduge, et pealülitit on võimalik lukustada OFF
asendis (eraldatult). Tüüp ja nõuded vastavalt EN
60204-1, 5.3.2.
Hoiatus
Veenduge enne klemmikarbi katte eemaldamist ja
enne pumba eemaldamist või demonteerimist, et
elektrivarustus on välja lülitatud ja et seda ei saa
kogemata uuesti sisse lülitada.
Kaaluda tuleb avariipeatuslüliti paigaldamise
vajaduse üle.
Mootor
[kW]
Kaablisisendite
arv ja suurus
Kirjeldus
0,25 - 0,55 2 x M20 x 1,5
Avadel on valmiskeermed ja
need on suletud
väljalöödavate
kaablisisenditega
0,75 - 3,0 2 x M20
Avad on suletud
väljalöödavate
kaablisisenditega
4,0 - 7,5 4 x M25
Avad on suletud
väljalöödavate
kaablisisenditega
11-22
2 x M20
4 x M40
Avad on suletud
väljalöödavate
kaablisisenditega
30-45 2 x M50 x 1,5 Sulgkork
55-75 2 x M63 x 1,5 Sulgkork
Võrgutoide [V]
Deltaühendus Tähtühendus
50 Hz
220-240 / 380-415
380-415 / 660-690
60 Hz
220-277 / 380-480
1)
380-480 / 660-690
TM02 6656 1305TM02 6655 1305
W2 U2 V2
U1 V1 W1
U1
U2
V1
V2
W1
W2
L
3
L
2
L
1
W2
U2
V2
U1
U1
V1
V1
W1
U2
V2
W1
W2
L
3
L
2
L
1
