Suomi (FI)
97
7.3 Yksivaiheinen kytkentä

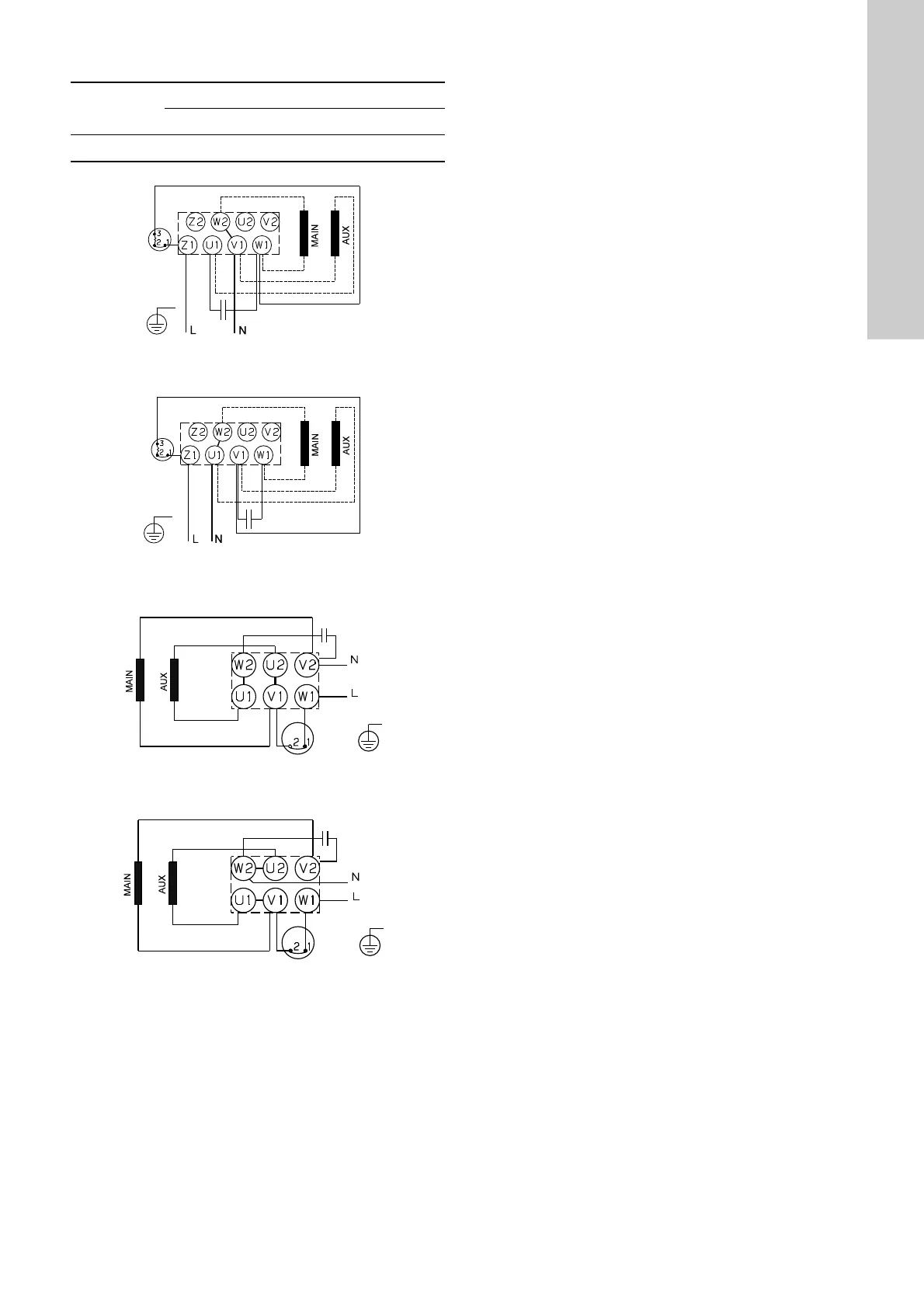

Kuva 17 Liitäntä, matala jännite, 0,37 - 0,75 kW
Kuva 18 Liitäntä, korkea jännite, 0,37 - 0,75 kW
Kuva 19 Liitäntä, matala jännite, 1,1 - 2,2 kW
Kuva 20 Liitäntä, korkea jännite, 1,1 - 2,2 kW
1-vaiheisissa Grundfos-moottoreissa on sisäänrakennettu lämpö-
suoja eivätkä ne vaadi muuta moottorinsuojaa.
7.4 Liitäntäkotelon asennot
Liitäntäkotelo voidaan kääntää neljään asentoon 90 ° välein.
Toimi seuraavasti:
1. Poista tarvittaessa kytkinsuojat. Älä irrota kytkintä.
2. Avaa pumppua ja moottoria yhdistävät pultit.
3. Käännä moottori toivottuun asentoon.
4. Kiinnitä ja kiristä pultit.
5. Asenna kytkinsuojat.
Suorita sähköliitäntä liitäntäkotelon kannen sisäpuolella olevan
kytkentäkaavion mukaisesti.
7.5 Taajuusmuuttajakäyttö
Kolmivaiheisia moottoreita voidaan käyttää taajuusmuuttajalla
alla olevissa olosuhteissa. Tämä osio koskee standardissa IEC
60034 määritettyjä moottoreita.
7.5.1 Yleiset olosuhteet
Kaikki taajuusmuuttajilla käytettävät pumput on suojattava jänni-
tepiikeiltä ja dU/dt-kapasitanssilta standardin IEC 60034-17
mukaisesti. Grundfos suosittelee käyttämään eristettyjä laake-
reita moottoreissa alkaen runkokoosta 225 (45 kW/2-napainen,
30 kW/4-napainen ja 22 kW/6-napainen).
Verkkojännitteestä riippuvat olosuhteet
200-240 V
Taajuusmuuttajalla käytettävissä moottoreissa ei tarvita lähtösuo-
timia, jos verkkojännite on enintään 240 V.
380-500 V
Taajuusmuuttajalla käytettävät moottorit, joiden moottorikaapelin
pituus on alle 25 metriä, ja verkkojännite on enintään 460 V.
Moottoria ei tarvitse suojata erikseen jännitepiikeiltä. Sinisuotimia
on käytettävä taajuusmuuttajalla käytettävissä moottoreissa, joi-
den moottorikaapelin pituus on yli 25 metriä tai kun verkkojännite
on yli 460 V.
500 V ja enemmän
Sinisuotimia on käytettävä aina, kun moottorin jännite on 500 V
tai enemmän. *
Poikkeus
• Suojaa korkeintaan 440 V:n syöttöjännitteelle tarkoitetut MG
71- ja MG 80 -tyypin Grundfos-moottorit (enintään 1,1 kW/2-
napainen ja enintään 0,75 kW/4-napainen) 650 V:n jännitepii-
keiltä jänniteliitäntöjen välillä, sillä moottoreissa ei ole vaihe-
eristystä.
• Jos MG 71- ja MG 80 -moottoreita käytetään ilman vaihe-eris-
tystä yli 240 V:n jännitteellä, taajuusmuuttajan lähdössä on
käytettävä sinisuotimia.
• Vaihe-eristetyt, taajuusmuuttajalla käytettävät MG 71- ja MG
80 -moottorit ovat saatavana vakiotuotteina.
* Moottoreihin voidaan asentaa vahvistettu eristys myös lisäva-
rusteena. Nämä moottorit ovat standardin IEC 60034-25 mukai-
sia, eikä sinisuotimia tarvita. Muista käyttää eristettyjä laakereita,
kun runkokoko on 225 tai suurempi.
7.5.2 Grundfosin toimittamat moottorit
Kaikki Grundfosin vaihe-eristetyt 3-vaihemoottorit voidaan kytkeä
taajuusmuuttajaan.
Verkkojännite [V]
Matala jännite Korkea jännite
50 Hz 220-230 / 240
TM04 1693 1008TM04 1694 1008TM04 0345 0608TM04 0344 0608
