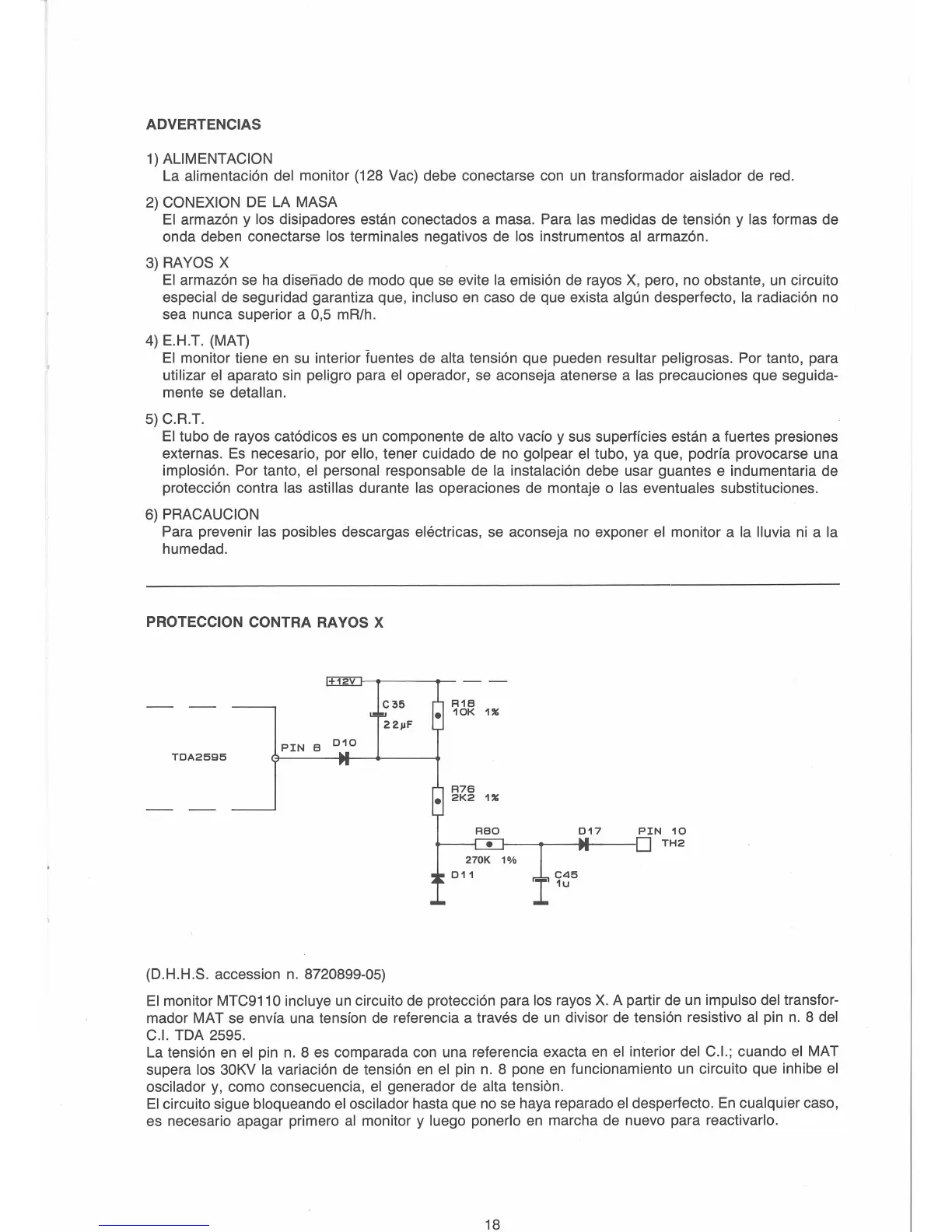

ADVERTENCIAS
1)
ALIMENTACION
La alimentacion del monitor (128 Vac) debe conectarse con un transformador aislador de red.
2)
CONEXION DE LA MASA
El
armazon y los disipadores estan conectados a masa. Para las medidas de tension y las formas de
onda deben conectarse
los terminales negatives de los instrumentos al armazon.
3)
RAYOS X
El
armazon se ha disenado de modo que se evite la emision de rayos
X,
pero, no obstante, un circuito
especial de seguridad garantiza que, incluso en caso de que exista algun desperfecto, la radiacion no
sea nunca superior a
0,5 mR/h.
4) E.H.T. (MAT)
El monitor tiene en su interior fuentes de alta tension que pueden resultar peligrosas. Por tanto, para
utilizar el aparato sin peligro para
el
operador, se aconseja atenerse a las precauciones que seguida-
mente se
detallan.
5) C.R.T.
El tubo de rayos catodicos es un componente de alto vacfo y sus superffcies estan a fuertes presiones
externas. Es necesario, por
ello, tener cuidado de no golpear el tubo, ya que, podrfa provocarse una
implosion. Por tanto, el personal responsable de la instalacion debe usar guantes e indumentaria de
proteccion contra
las astillas durante las operaciones de montaje o las eventuales substituciones.
6)
PRACAUCION
Para prevenir las posibles descargas electricas, se aconseja no exponer el monitor a la lluvia
ni
a la
humedad.
PROTECCION CONTRA RAYOS X
TOA2595
+
12V
1----4
1----
-..---
PIN
8 0
1
0
C35
22µF
(D.H.H:S. accession
n.
8720899-05)
017
PIN
10
....---~-----~-[]
TH2
El monitor MTC911 O incluye un circuito de proteccion para los rayos
X.
A partir de un impulse del transfor-
mador MAT se envfa una
tension de referencia a traves de un divisor de tension resistive
al
pin
n.
8 del
C.I. TOA
2595.
La tension en
el
pin
n.
8 es comparada con una referencia exacta en
el
interior del C.I.; cuando
el
MAT
supera
los 30KV la variacion de tension en el pin n. 8 pone en funcionamiento un circuito que inhibe el
oscilador
y,
como consecuencia,
el
generador de alta tension.
El
circuito sigue bloqueando el oscilador hasta que
nose
haya reparado
el
desperfecto. En cualquier caso,
es necesario apagar primero
al
monitor y luego ponerlo en marcha de nuevo para reactivarlo.
18
