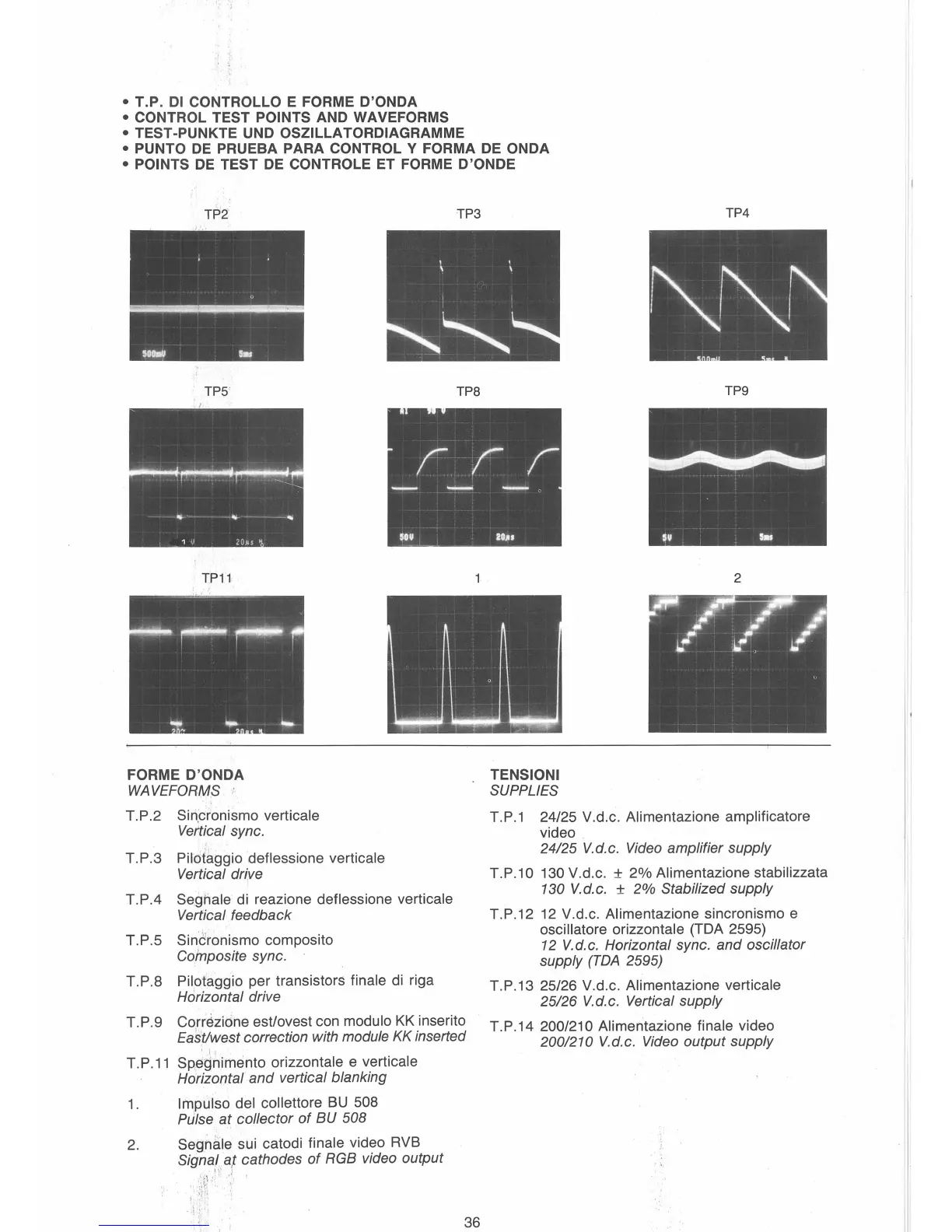

• T.P.
DI
CONTROLLO E FORME D'ONDA
•CONTROL
TEST POINTS AND WAVEFORMS
• TEST-PUNKTE
UNO
OSZILLATORDIAGRAMME
• PUNTO
DE
PRUEBA PARA CONTROL Y FORMA
DE
ONDA
•POINTS
DE
TEST DE CONTROLE ET FORME D'ONDE
TP2
TPS'
TP11
FORME D'ONDA
WA
VEFORM,S
.
,..
T.P.2
Sirfor'onismo verticale
Vettical sync.
T.P.3 Piloiaggio deflessione verticale
Vertical drive
T.P.4 Se,ghale di reazione deflessione verticale
Vertical feedback
T.P.5 Sin'ctonismo composite
Composite sync.
T.P.8 Pilofaggio per transistors finale
di
riga
Horizontal drive
TP3
TP8
T.P.9
Corr~ziohe
est/ovest con modulo
KK
inserito
EasVwest correction with module KK inserted
I\
..
]
T.P.11 Sp:e·gnimento orizzontale e verticale
Horizontal.
and
vertical blanking
1.
Impulse del collettore
BU
508
Pulse
at
collector
of
BU
508
2.
Segnale sui catodi finale video RVB
Signal.
al
cathodes
of
RGB video output
l"
'
,1' l
·l';:
36
TENSION I
SUPPLIES
TP4
TP9
2
T.P.1 24/25 V.d.c. Alimentazione amplificatore
video
24125
V.
d.
c.
Video amplifier supply
T.P.1 O 130 V.d.c. ±
2%
Alimentazione stabilizzata
130
V.
d.
c.
±
2%
Stabilized supply
T.P.12
12
V.d.c. Alimentazione sincronismo e
oscillatore orizzontale (TOA 2595)
12
V.
d.
c.
Horizontal sync.
and
oscillator
supply
(TOA
2595)
T.P.13 25/26 V.d.c. Alimentazione verticale
25126
V.
d.
c.
Vertical supply
T.P.14 200/210 Alimentazione finale video
2001210 V.d.c. Video output supply
