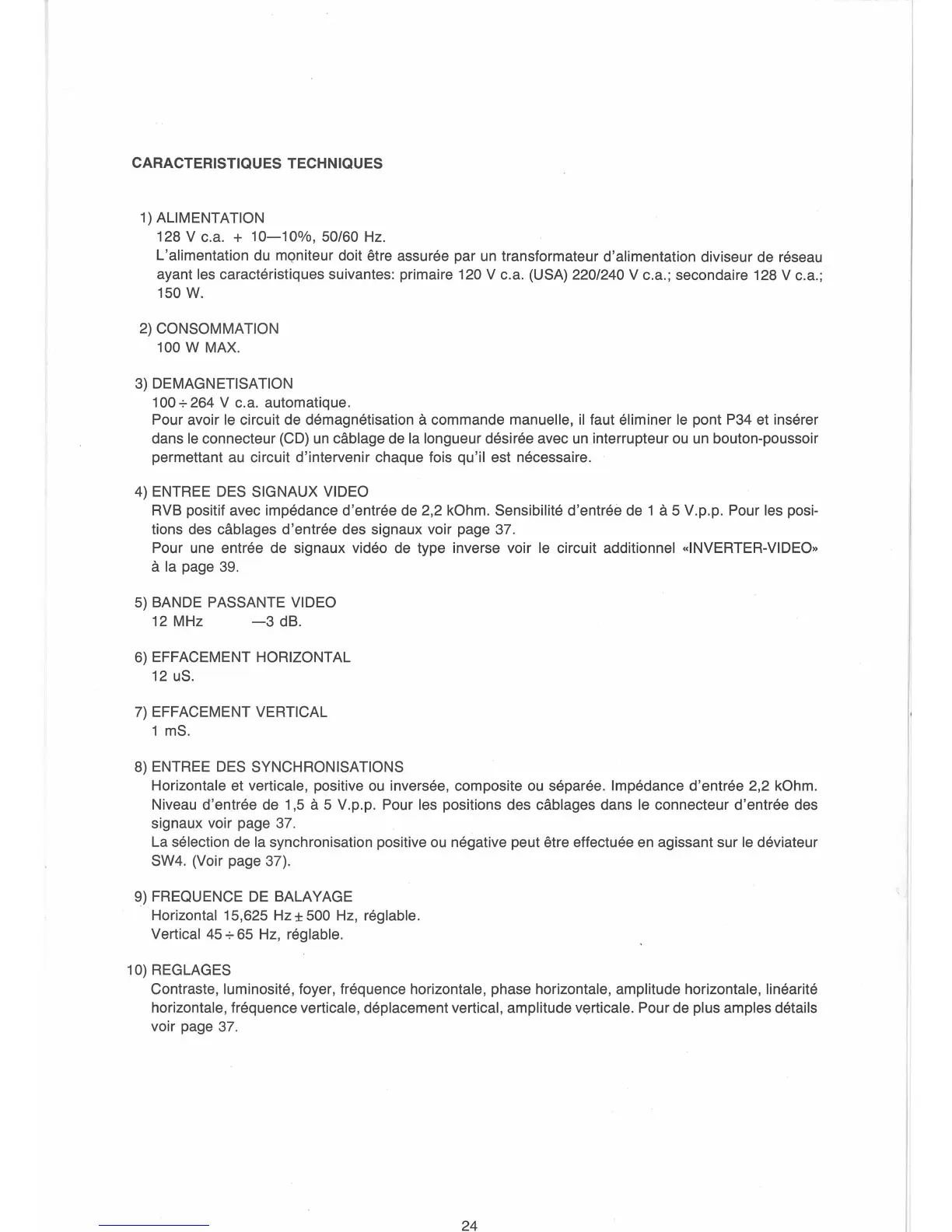

CARACTERISTIQUES TECHNIQUES
1)
ALIMENTATION
128 V c.a. +
10-10%,
50160
Hz.
L'alimentation du
m9niteur doit etre assuree par un transformateur d'alimentation diviseur de reseau
ayant
les caracteristiques suivantes: primaire 120 V c.a. (USA) 220/240 V c.a.; secondaire 128 V c.a.;
150
W.
2)
CONSOMMATION
100
W MAX.
3)
DEMAGNETISATION
100
7 264 V c.a. automatique.
Pour avoir
le circuit de demagnetisation a commande manuelle,
ii
faut eliminer le pont P34 et inserer
dans
le
connecteur (CD) un cablage de la longueur desiree avec un interrupteur ou un bouton-poussoir
permettant au circuit d'intervenir chaque fois
qu'il est necessaire.
4)
ENTREE DES SIGNAUX VIDEO
RVB positif avec impedance d'entree de 2,2 kOhm. Sensibilite d'entree de 1 a 5 V.p.p. Pour les posi-
tions des
cablages d'entree des signaux voir page 37.
Pour une entree de signaux
video de type inverse voir le circuit additionnel «INVERTER-VIDEO»
a la page 39.
5) BANDE
PASSANTE VIDEO
12 MHz
-3
dB.
6) EFFACEMENT
HORIZONTAL
12
us.
7) EFFACEMENT VERTICAL
1
ms.
8)
ENTREE DES SYNCHRONISATIONS
Horizontale
et verticale, positive
ou
inversee, composite ou separee. Impedance d'entree 2,2 kOhm.
Niveau
d'entree de 1,5 a 5 V.p.p. Pour les positions des cablages dans le connecteur d'entree des
signaux voir page 37.
La
selection de la synchronisation positive
OU
negative peut etre effectuee en agissant sur le deviateur
SW4. (Voir page 37).
9)
FREQUENCE
DE
BALAYAGE
Horizontal 15,625
Hz±
500 Hz, reglable.
Vertical
45 7 65 Hz, reglable.
10)
REG LAG ES
Contraste, luminosite, foyer, frequence horizontale, phase horizontale, amplitude horizontale, linearite
horizontale,
frequence verticale, deplacement vertical, amplitude verticale. Pour de plus amples details
voir page 37.
24
