MODE OPERATOIRE
1)
Raccorder
le
cablage d'entree d'alimentation
au
connecteur
CC.
(voir page
37)
2)
Raccorder
le
cablage d'entree des signaux et des synchronisations
au
connecteur CA. (voir page
37).
3)
Positionner
le
commutateur selecteur SW4 du synchro positif
ou
inverse selon
le
signal employe, pour
que
l'image soit parfaitement stable, aussi bien horizontalement que verticalement (voir page
37).
4)
Regler: !'amplitude verticale, la frequence
vertic;;ale,
!'amplitude horizontale, la phase horizontale,
le
de-
placement vertical, la frequence horizontale,
I'
Est-Ouest,
la
luminosite
et
le
contraste
en
fonction
du
signal applique (voir page
37).
Pour des retouches eventuelles des couleurs et du blanc (voir
-page
25
points 9 et
10).
COMMANDES A DISTANCE
Tousles
reglages de l'image, a savoir:
frequenc~
verticale, amplitude verticale, deplacement vertical, am-
plitude horizontale, sont mantes sur une petite carte (CG) reliee a la plaque
au
moyen d'un connecteur
a fiche
(CF);
ceci permet de pouvoir la detacher de
ce
connecteur et, par
un
cable de 1,50 m (qui peut
etre livre sur demande), de donner a l'operateur
la
possibilite de
se
porter devant l'ecran
et
d'effectuer
visuellement tous les reglages necessaires.

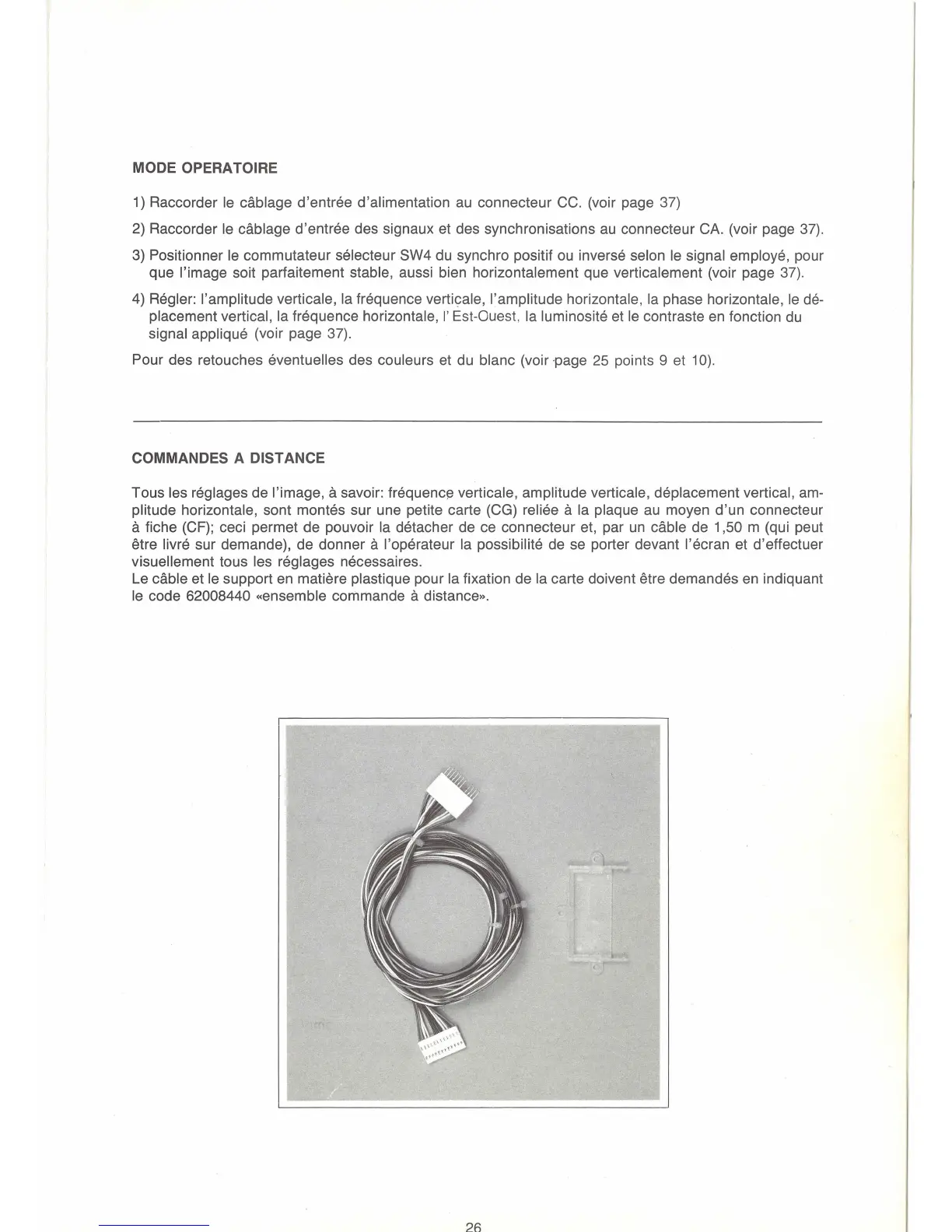

Le
cable et
le
support
en
matiere plastique pour la fixation de la carte doivent etre demandes
en
indiquant
le
code 62008440 «ensemble commande a distance».
