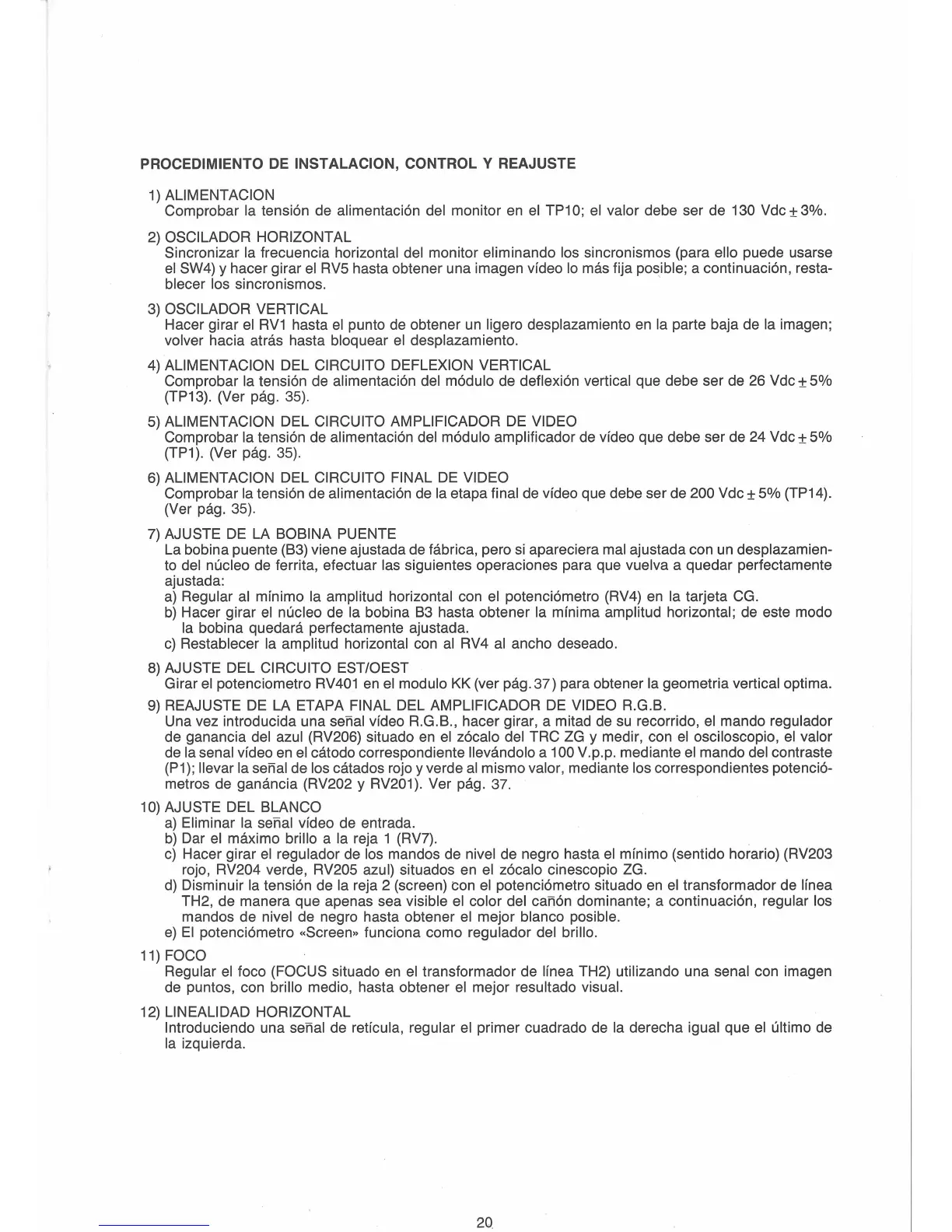

PROCEDIMIENTO
DE
INSTALACION, CONTROL Y REAJUSTE
1)
ALIMENTACION
Comprobar
la
tension de alimentacion del monitor
en
el
TP1
O;
el
valor debe ser de 130 Vdc ± 3%.
2)
OSCILADOR HORIZONTAL
Sincronizar la frecuencia horizontal del monitor eliminando los sincronismos (para ello puede usarse
el
SW4)
y hacer girar
el
RVS
hasta obtener una imagen video
lo
mas fija
pos_ible;
a continuacion, resta-
blecer los sincronismos.
3)
OSCILADOR VERTICAL
Hacer girar
el
RV1
hasta
el
punto
de
obtener
un
ligero desplazamiento
en
la parte baja de
la
imagen;
volver hacia atras hasta bloquear
el
desplazamiento.
4)
ALIMENTACION DEL CIRCUITO DEFLEXION VERTICAL
Comprobar la tension de alimentacion del modulo de deflexion vertical que debe ser de 26 Vdc ±
5%
(TP13). (Ver pag.
35).
5)
ALIMENTACION DEL CIRCUITO AMPLIFICADOR
DE
VIDEO
Comprobar la tension de alimentacion del modulo amplificador
de
video que debe ser de 24 Vdc ±
5%
(TP1
).
(Ver pag. 35).
6)
ALIMENTACION DEL CIRCUITO FINAL
DE
VIDEO
Comprobar
la
tension de alimentacion
de
la etapa final de video que debe ser
de
200 Vdc ± 5% (TP14).
(Ver
pag.
35).
7)
AJUSTE
DE
LA
BOBINA PUENTE
La bobina puente (B3) viene ajustada
de
fabrica, pero
si
apareciera mal ajustada con
un
desplazamien-
to
del nucleo de ferrita, efectuar las siguientes operaciones para que vuelva a quedar perfectamente
ajustada:
a)
Regular
al
mfnimo la amplitud horizontal con
el
potenciometro
(RV4)
en
la tarjeta
CG.
b)
Hacer girar
el
nucleo de la bobina
B3
hasta obtener la minima amplitud horizontal; de este modo
la bobina quedara perfectamente ajustada.
c)
Restablecer la amplitud horizontal
con
al
RV4
al
ancho deseado.
8)
AJUSTE DEL CIRCUITO EST/OEST
Girar
el
potenciometro
RV401
en
el
modulo
KK
(ver pag. 37) para obtener la geometria vertical optima.
9)
REAJUSTE
DE
LA
ETAPA FINAL DEL AMPLIFICADOR
DE
VIDEO R.G.B.
Una vez introducida una senal video R.G.B., hacer girar, a mitad
de
su
recorrido,
el
mando regulador
de ganancia del azul (RV206) situado
en
el
zocalo del TRC
ZG
y medir, con
el
osciloscopio,
el
valor
de
la senal video
en
el
catodo correspondiente llevandolo a 100 V.p.p. mediante
el
mando del contraste
(P1);
llevar la senal de los catados rojo y verde
al
mismo valor, mediante los correspondientes potenci6-
metros de ganancia (RV202
y
RV201
).
Ver pag.
37.
10)
AJUSTE DEL BLANCO
a)
Eliminar la senal video de entrada.
b)
Dar
el
maximo brillo a la reja 1
(RV7).
c)
Hacer girar
el
regulador de
los
mandos de nivel de negro hasta
el
mlnimo (sentido horario) (RV203
rojo, RV204 verde, RV205
azul) situados
en
el
zocalo cinescopio
ZG.
d)
Disminuir la tension de la reja 2 (screen) con
el
potenciometro situado
en
el
transformador de llnea
TH2, de manera que apenas sea visible
el
color del canon dominante; a continuacion, regular los
mandos de nivel de negro hasta obtener
el
mejor blanco posible.
e)
El
potenciometro «Screen» funciona como regulador del brillo.
11)
FOGO
Regular
el
foco (FOCUS situado
en
el
transformador de llnea TH2) utilizando una senal con imagen
de puntos, con
brillo medio, hasta obtener
el
mejor resultado visual.
12)
LINEALIDAD HORIZONTAL
lntroduciendo
una senal de retfcula, regular
el
primer cuadrado
de
la
derecha igual que
el
ultimo de
la
izquierda.
