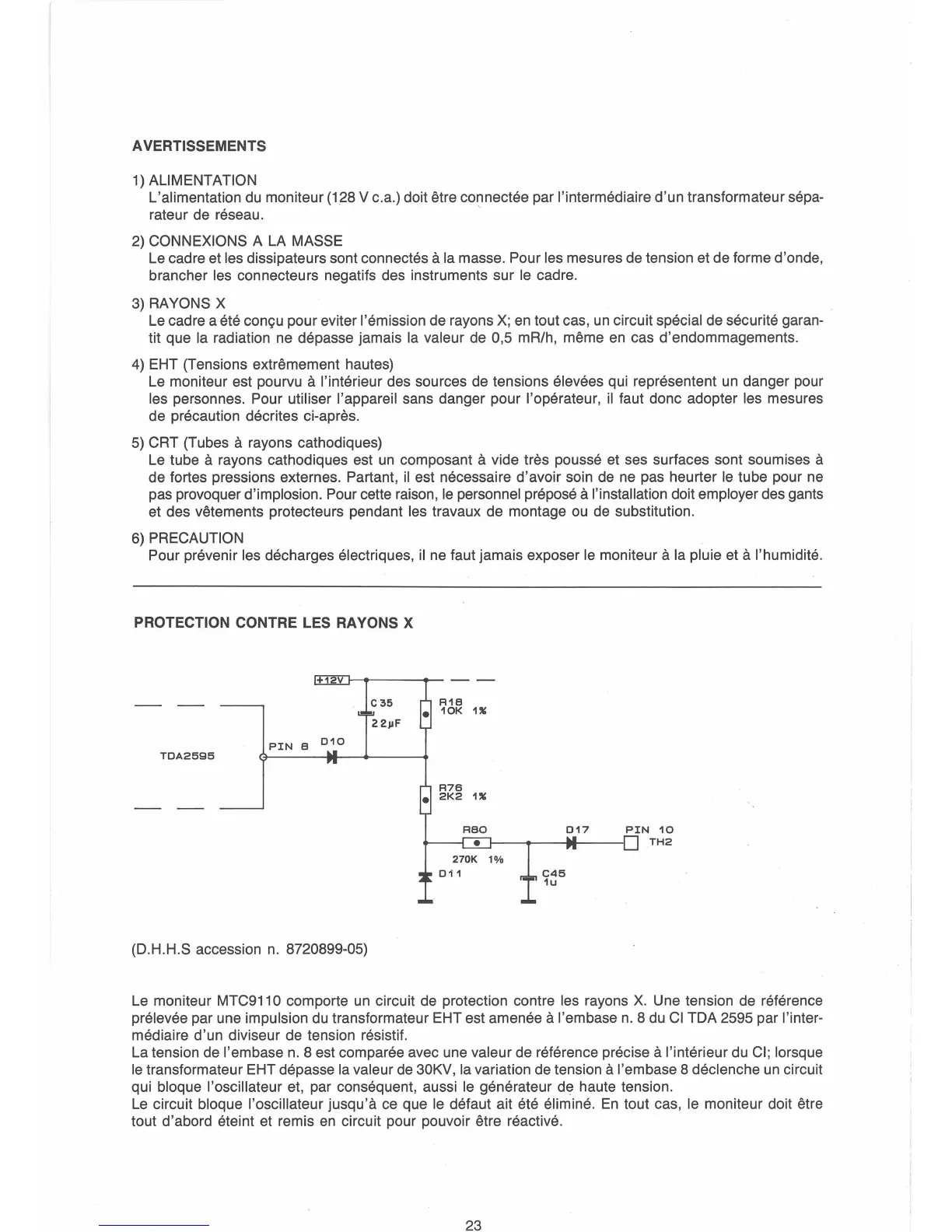

A VERTISSEMENTS
1) ALIMENTATION
L'alimentation du moniteur (128 V c.a.) doit etre connectee par l'intermediaire
d'un
transformateur sepa-
rateur de reseau. ·
2) CONNEXIONS A LA MASSE
Le cadre et les dissipateurs sont connectes a la masse. Pour les mesures de tension et de forme d'onde,
brancher
les connecteurs negatifs des instruments
sur
le cadre.
3)
RAYONS X
Le cadre a
ete conc;u pour eviter !'emission de rayons
X;
en tout cas, un circuit special de securite garan-
tit que la radiation ne depasse jamais
la valeur de 0,5 mR/h, meme en cas d'endommagements.
4) EHT (Tensions extremement hautes)
Le moniteur est pourvu
a l'interieur des sources de tensions elevees qui representent un danger pour
les personnes. Pour utiliser l'appareil sans danger pour
l'operateur,
ii
faut done adopter les mesures
de precaution decrites ci-apres.
5) CRT (Tubes
a rayons cathodiques)
Le tube
a rayons cathodiques est un composant a vide tres pousse et ses surfaces sont soumises a
de fortes pressions externes. Partant,
ii
est necessaire d'avoir soin de ne pas heurter le tube pour ne
pas provoquer d'implosion. Pour cette raison, le personnel
prepose a
I'
installation doit employer des gants
et des vetements protecteurs pendant les travaux de montage ou de substitution.
6)
PRECAUTION
Pour prevenir les decharges electriques,
ii
ne faut jamais exposer le moniteur a la pluie et a l'humidite.
PROTECTION CONTRE LES RAYONS X
+
12V
1---11~-------...--
PIN
8 0
1
0
TOA2595
(D.H.H.S accession
n.
8720899-05)
C35
22µF
017
PIN
10
1--~..--~--~~
·
[J
TH2
Le moniteur MTC911 O comporte un circuit de protection contre les rayons
X.
Une tension de reference
prelevee
par une impulsion du transformateur EHT est amenee a l'embase
n.
8 du Cl TOA 2595 par l'inter-
mediaire
d'un
diviseur de tension resistif.
La tension de l'embase
n.
8 est comparee avec une valeur de reference precise a l'interieur du Cl; lorsque
le transformateur EHT depasse la valeur de 30KV, la variation de tension a l'embase 8 declenche un circuit
qui bloque l'oscillateur et, par consequent, aussi le
generateur
d~
haute tension.
Le circuit
bloque l'oscillateur
jusqu'a
ce que le defaut ait ete elimine. En tout cas, le moniteur doit etre
tout d'abord eteint et remis en circuit pour pouvoir etre reactive.
23
