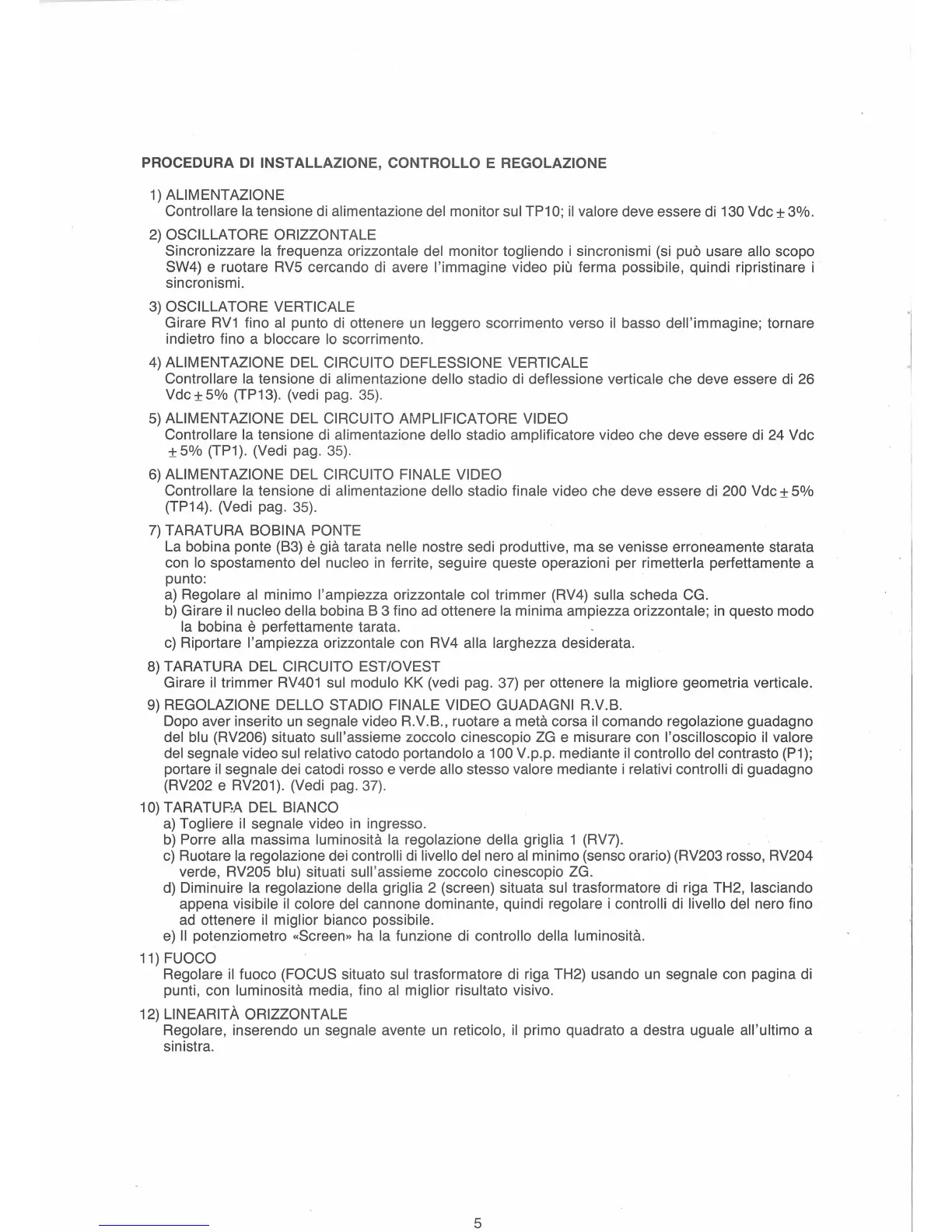

PROCEDURA
DI
INSTALLAZIONE, CONTROLLO E REGOLAZIONE
1)
ALIMENTAZIONE
Controllare la
tensione
di
alimentazione del monitor sul
TP1
O;
ii
valore deve essere
di
130 Vdc ± 3%.
2)
OSCILLATORE ORIZZONTALE
Sincronizzare
la
frequenza orizzontale del monitor togliendo i sincronismi
(si
puo usare allo scopo
SW4) e ruotare
RVS
cercando di avere l'immagine video piu ferma possibile, quindi ripristinare i ·
sincronismi.
3)
OSCILLATORE VERTICALE
Girare
RV1
fino
al
punto di ottenere
un
leggero scorrimento verso
ii
basso dell'immagine; tornare
indietro fino a
bloccare
lo
scorrimento.
4)
ALIMENTAZIONE DEL CIRCUITO DEFLESSIONE VERTICALE
Controllare
la
tensione di alimentazione dello stadia di deflessione verticale che deve essere
di
26
Vdc ±
5%
(TP13). (vedi pag.
35).
5)
ALIMENTAZIONE DEL CIRCUITO AMPLIFICATORE VIDEO
Controllare la
tensione di alimentazione dello stadia amplificatore video che deve essere di
24
Vdc
± 5%
(TP1
).
(Vedi pag.
35).
6)
ALIMENTAZIONE DEL CIRCUITO FINALE VIDEO
Controllare la
tensione di alimentazione dello stadia finale video che deve essere di 200 Vdc ± 5%
(TP14). (Vedi pag.
35).
7)
TARATURA BOBINA PONTE
La bobina ponte (B3)
e gia tarata nelle nostre sedi produttive, ma
se
venisse erroneamente starata
con
lo
spostamento del nucleo
in
ferrite, seguire queste operazioni per rimetterla perfettamente a
punto:
a)
Regolare
al
minima l'ampiezza orizzontale col trimmer (RV4) sulla scheda CG.
b)
Girare
ii
nucleo della bobina B 3 fino
ad
ottenere la minima ampiezza orizzontale;
in
questo modo
la
bobina e perfettamente tarata.
c)
Riportare l'ampiezza orizzontale con RV4 alla larghezza desiderata.
8)
TARATURA DEL CIRCUITO EST/OVEST
Girare
ii
trimmer
RV401
sul modulo
KK
(vedi pag.
37)
per ottenere
la
migliore geometria verticale.
9)
REGOLAZIONE DELLO STADIO FINALE VIDEO GUADAGNI R.V.B.
Dopa aver inserito
un
segnale video R.V.B., ruotare a meta corsa
ii
comando regolazione guadagno
del blu (RV206) situato sull'assieme zoccolo cinescopio
ZG
e misurare con l'oscilloscopio
ii
valore
del segnale
video sul relativo catodo portandolo a 100 V.p.p. mediante
ii
controllo del contrasto
(P1
);
portare
ii
segnale dei catodi rosso e verde allo stesso valore mediante i relativi controlli di guadagno
(RV202 e RV201). (Vedi pag.
37).
10)
TARATURA DEL BIANCO
a)
Togliere
ii
segnale video
in
ingresso.
b)
Porre alla massima luminosita la regolazione della griglia 1 (RV?).
c)
Ruotare
la
regolazione
dei
controlli
di
livello del nero
al
minima (senso orario) (RV203 rosso, RV204
verde, RV205 blu) situati sull'assieme zoccolo cinescopio
ZG.
d)
Diminuire la regolazione della griglia 2 (screen) situata sul trasformatore di riga TH2, lasciando
appena visibile
ii
colore del cannone dominante, quindi regolare i controlli
di
livello del nero fino
ad
ottenere
ii
miglior bianco possibile.
e)
II
potenziometro «Screen» ha la funzione di controllo della luminosita.
11)
FUOCO
Regolare
ii
fuoco (FOCUS situato sul trasformatore di riga TH2) usando
un
segnale con pagina
di
punti, con luminosita media, fino
al
miglior risultato visivo.
12)
LINEARITA ORIZZONTALE
Regolare,
inserendo
un
segnale avente
un
reticolo,
ii
primo quadrato a destra uguale all'ultimo a
sinistra.
5
