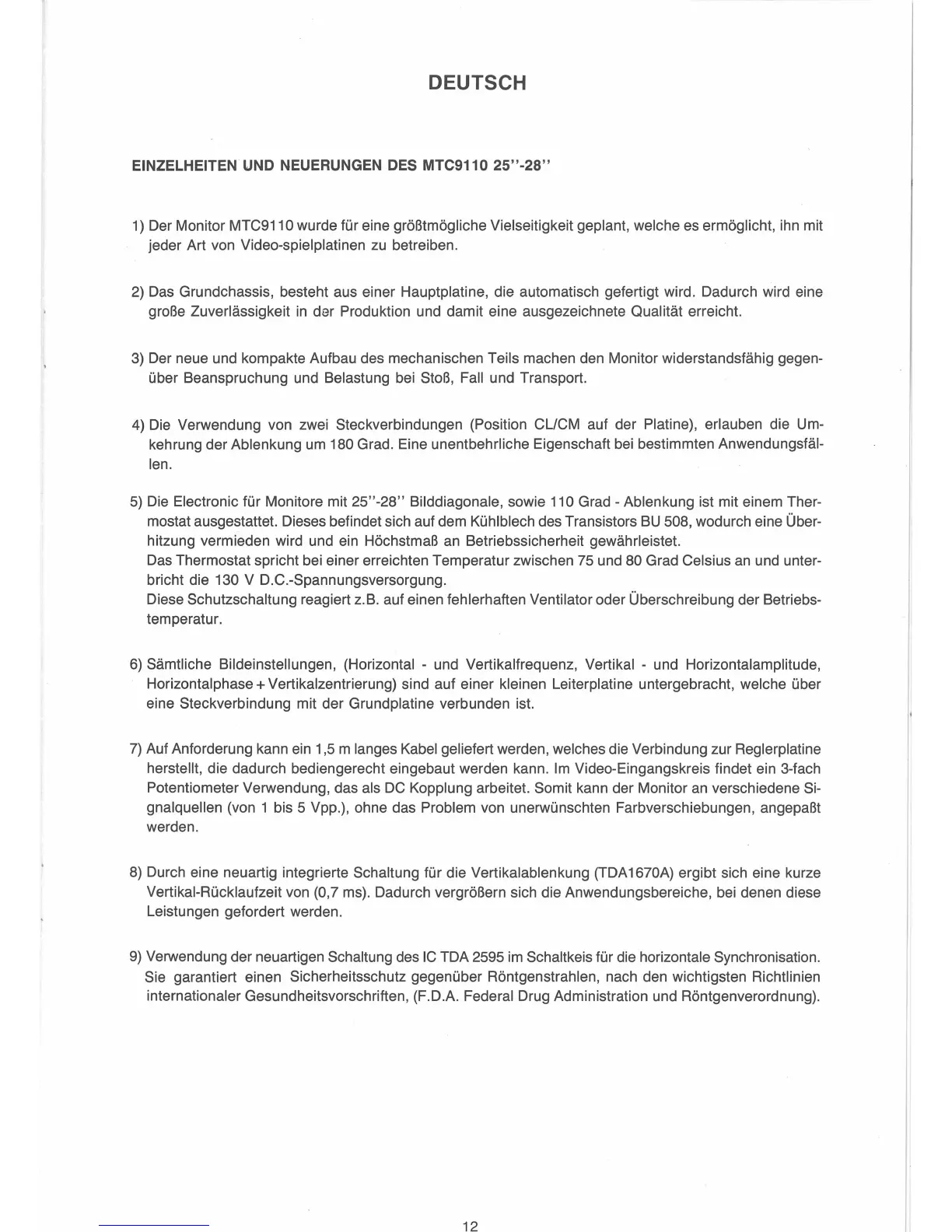

DEUTSCH
EINZELHEITEN
UNO
NEUERUNGEN
DES
MTC9110
25"-28"
1)
Der Monitor MTC911 O wurde
fUr
eine groBtmogliche Vielseitigkeit geplant, welche
es
ermoglicht, ihn mit
jeder Art von Video-spielplatinen
zu
betreiben.
2)
Das Grundchassis, besteht aus einer Hauptplatine, die automatisch gefertigt wird. Dadurch wird eine
groBe
Zuverlassigkeit
in
der Produktion und damit eine ausgezeichnete Qualitat erreicht.
3)
Der neue und kompakte Aufbau des mechanischen Teils machen den Monitor widerstandstahig gegen-
Ober
Beanspruchung und Belastung bei
StoB,
Fall und Transport.
4) Die Verwendung von zwei Steckverbindungen (Position CL/CM auf der Platine), erlauben die Um-
kehrung der Ablenkung
um
180 Grad. Eine unentbehrliche Eigenschaft
bei
bestimmten Anwendungsfal-
len.
5)
Die Electronic
fUr
Monitore mit
25"-28"
Bilddiagonale, sowie 110 Grad - Ablenkung ist mit einem Ther-
mostat ausgestattet. Dieses befindet sich auf dem
Kuhlblech des Transistors
BU
508, wodurch eine
Ober-
hitzung vermieden wird und ein HochstmaB
an
Betriebssicherheit gewahrleistet.
Das Thermostat spricht bei einer erreichten Temperatur zwischen
75
und
80
Grad Celsius
an
und unter-
bricht die
130 V D.C.-Spannungsversorgung.
Diese Schutzschaltung reagiert z.B. auf einen fehlerhaften Ventilator oder Oberschreibung der Betriebs-
temperatur.
6)
Samtliche Bildeinstellungen, (Horizontal - und Vertikalfrequenz, Vertikal - und Horizontalamplitude,
Horizontalphase
+ Vertikalzentrierung) sind auf einer kleinen Leiterplatine untergebracht, welche
Ober
eine Steckverbindung mit der Grundplatine verbunden ist.
7)
Auf Anforderung kann
ein
1,5 m langes Kabel geliefert werden, welches die Verbindung zur Reglerplatine
herstellt, die dadurch bediengerecht eingebaut werden kann.
Im
Video-Eingangskreis findet ein 3-fach
Potentiometer Verwendung, das
als
DC
Kopplung arbeitet. Samit kann der Monitor
an
verschiedene
Si-
gnalquellen (von 1 bis 5 Vpp.), ohne das Problem von unerwunschten Farbverschiebungen, angepaBt
werden.
8)
Durch eine neuartig integrierte Schaltung
fUr
die Vertikalablenkung (TDA 1670A) ergibt sich eine kurze
Vertikal-ROcklaufzeit von (0,7 ms). Dadurch vergroBern sich die Anwendungsbereiche, bei denen diese
Leistungen gefordert werden.
9)
Verwendung der neuartigen Schaltung des
IC
TDA 2595
im
Schaltkeis
fUr
die horizontale Synchronisation.
Sie garantiert einen Sicherheitsschutz gegenuber Rontgenstrahlen, nach den wichtigsten Richtlinien
internationaler Gesundheitsvorschriften, (F.D.A. Federal Drug Administration und Rontgenverordnung).
12
