ARBEITS-ANLEITUNGEN
1)
Einstecken des Stromversorgungskabels durch Steckerverbinder
CC.
(Siehe Seite
37).
2)
Einstecken des RGB-Kabels (Siehe Seite 37.) durch Steckverbinder
CA.
3)
Schalter SW4
in
Position bringen, Syncnronisierung positiv oder negativ - je nach vorhandenem Signal
- bis das Bild perfekt horizontal und vertikal stabilisiert ist. (Siehe Seite
37).
4)
Einstellungen: Vertikal-Amplitude, Vertikal-Frequenz, Horizontal-Amplitude, Horizontal-Phase, Vertikal-
Verschiebung, Horizontal-Frequenz,Ost-West,
Helligkeit und Kontrast auf optionale Bildqualitat bringen
siehe
Seite
37.
Eventuelle Nachjustierung der Farbe und des WeiBwertes, siehe Seite
15
Punkten 9 und
10,
REGLER FUR DIE FERNBEDIENUNG
Alie Bildeinstellungen, wie Vertikal-Frequenz, Vertikal-Amplitude, Vertikal-Verschiebung, Horizontal-Frequenz,
Horizontal-Phase, Horizontal-Amplitude, sind auf einer kleinen Platine
(CG)
untergebracht. Die Platine ist
auf dem Chassis steckbar angebracht und gibt somit dem Benutzer
uber ein 1,5 m langes Kabel (lieferbar
auf Anfrage) die Moglichkeit, vor dem Bildschirm alle notigen Einstellungen
zu
tatigen.

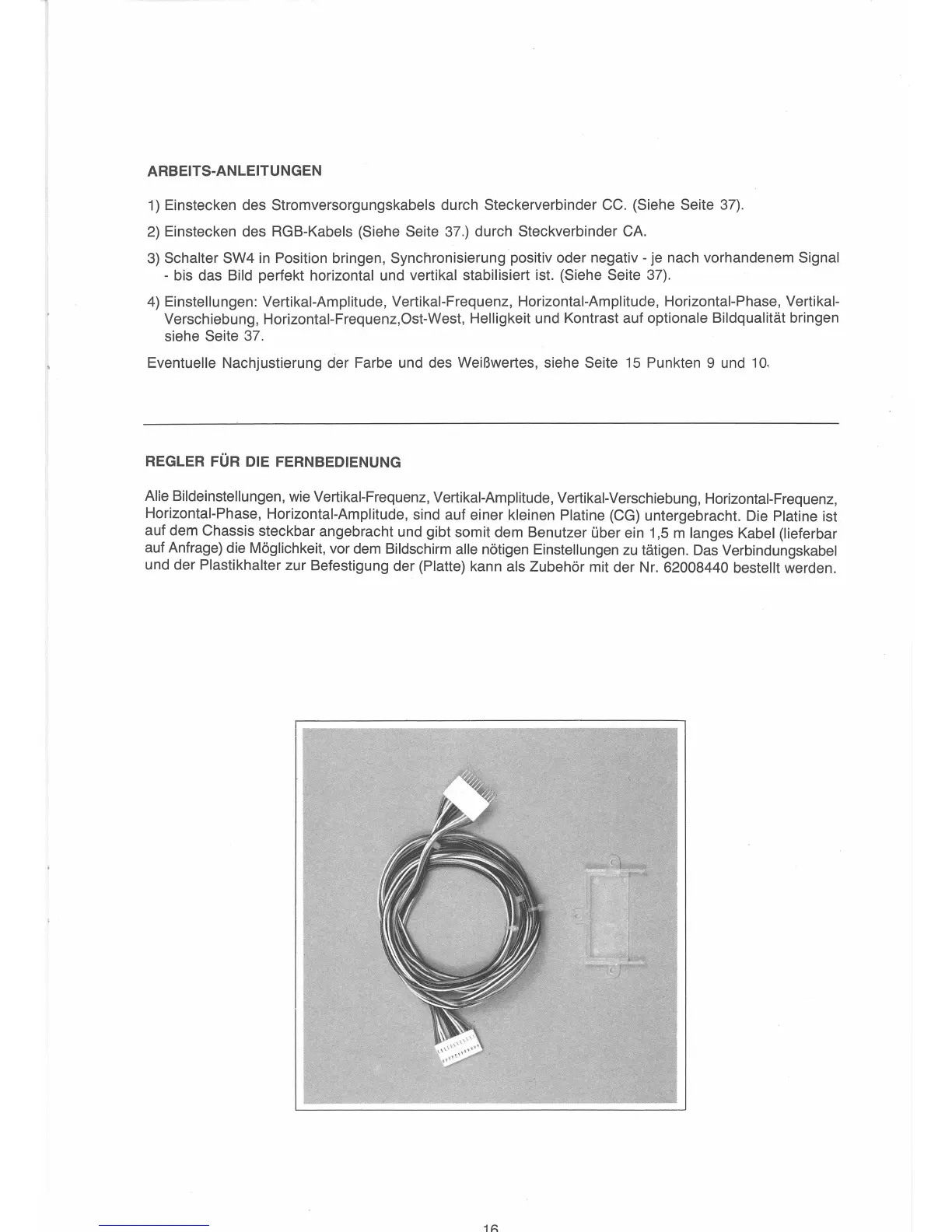

Das
Verbindungskabel
und der Plastikhalter zur Befestigung der (Platte) kann als
Zubehor mit der
Nr.
62008440 bestellt werden.
